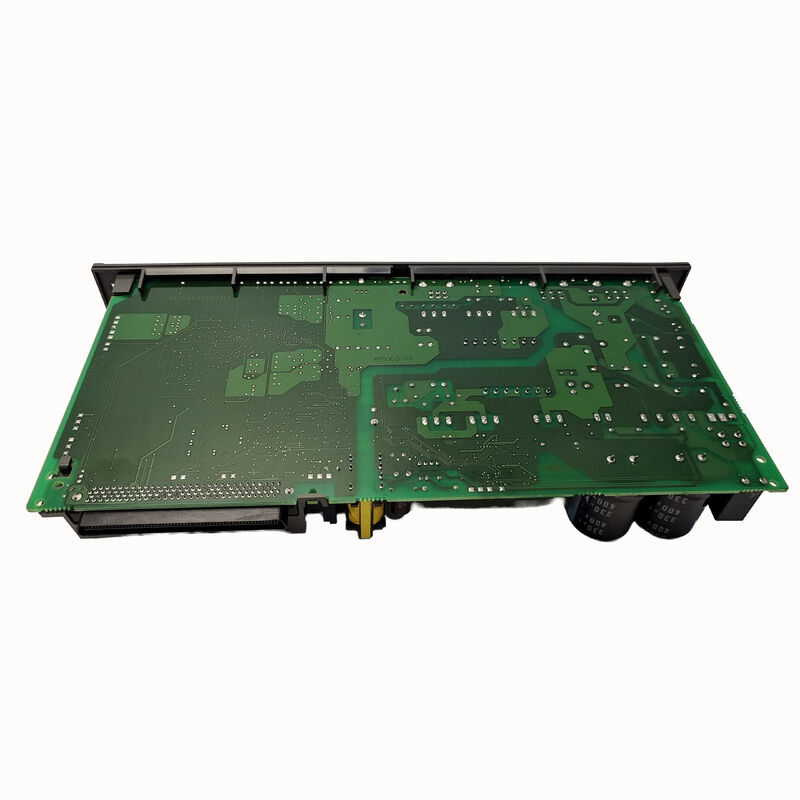

A16B-2203-0815∙ FANUC A16B-2203 Series CNC Drive PCB

A16B-2203-081x

Grupa numerów A16B-2203-081x jest zdefiniowaną sekcją serii A16B-2203 koncentrującą się na płytkach PCB układu napędowego.

A16B-2203-0810:Potwierdzone jako "PCB ¢ ALPHA-I SERVO SVM2-20/20HVi" ¢ tablica okablowania dla podwójnie osiowego modułu serwo wysokonapięciowego (HV) o napięciu 400 VAC, obsługującego maszyny w regionach zasilania 400 V.

A16B-2203-0800?? 0803:Z podręcznika obsługi technicznej FANUC αis (B-65285EN/03) wynika, że są to tablice okablowania dla serii αis SVM1 HV:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

The A16B-2203-0815 occupies the 0815 position in this range — placing it within the 400VAC High Voltage servo drive PCB family that includes the 0800–0803 SVM1 HV wiring boards and the 0810 SVM2 HV board.

Kluczowe informacje o produkcie

Kontext napędu wysokiego napięcia 400V

Maszyny zainstalowane w regionach z trójfazowym zasilaniem 400-480VAC wymagają serwo napędu wysokiego napięcia (HV).Wzmacniacze serii HV obsługują to bezpośrednio z zasilania sieciowego bez oddzielnego transformatora stopniowego.

Cały zakres A16B-2203-080x do 081x odpowiada tej kategorii napędów HV:

• Płyty okablowania HV SVM1 (0800?? 0803) obsługują jednoosiowe moduły HV
• Płyty HV SVM2 (0810) obsługują moduły HV o dwóch ośach
• A16B-2203-0815 obsługuje swoją specyficzną konfigurację wzmacniacza serwo HV

Ten zakres HV jest najczęstszą konfiguracją serwo napędu w narzędziach CNC w Europie, Azji i na większości rynków eksportowych. Każde narzędzie maszynowe sprzedawane w regionie dostaw 400 V wykorzystuje napędy serwo klasy HV.

Scenariusze zastosowania

Uszkodzenie układu sterującego HV serwo napędu:Maszyna CNC na sieci zasilania 400 V rozwija serwo alarm na osi sterowanej przez moduł zawierający A16B-2203-0815. Po wykluczeniu usterek zewnętrznych i awarii silnika,płyta jest zidentyfikowana i wymieniona.

Moduł napędowy:Specjalistyczny warsztat serwisowy CNC przeprowadzający remont modułu wzmacniacza serwo HV zastępuje A16B-2203-0815 w ramach kompleksowej odnowy płyty wewnętrznej.

Częste pytania

P1: Jak potwierdzić, że A16B-2203-0815 jest prawidłową płytą dla mojego modułu napędowego HV?

Jeśli numer części znajduje się na etykiecie tablicy wewnątrz konkretnego modułu, czytaj A16B-2203-0815, co potwierdza prawidłową wymianę.Odniesienie krzyżowe do tabeli części zamiennych w podręczniku obsługi technicznej FANUC dla modelu modułu napędowego.

P2: Czy A16B-2203-0815 jest przeznaczony dla maszyn zasilania 400V lub maszyn zasilania 200V?

Based on the 081x range context — which includes confirmed HV series wiring boards (A16B-2203-0800–0803 for SVM1 HVi and A16B-2203-0810 for SVM2-20/20HVi) — the A16B-2203-0815 is likely a High Voltage (400–480VAC) drive board- Przed zamówieniem należy sprawdzić napięcie na tablicy.

P3: Czy wymiana A16B-2203-0815 wpływa na parametry serwo?

Nie, parametry serwo znajdują się w pamięci głównej CNC.CNC przywraca serwo komunikację i stosuje istniejące parametry normalnie.

P4: Jakie zabezpieczenia przed wyładowaniem stosuje się przed dostępem do A16B-2203-0815 wewnątrz modułu napędowego HV?
