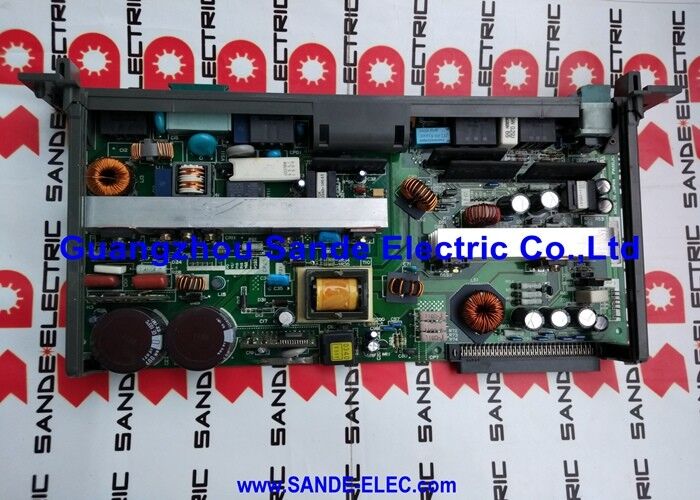

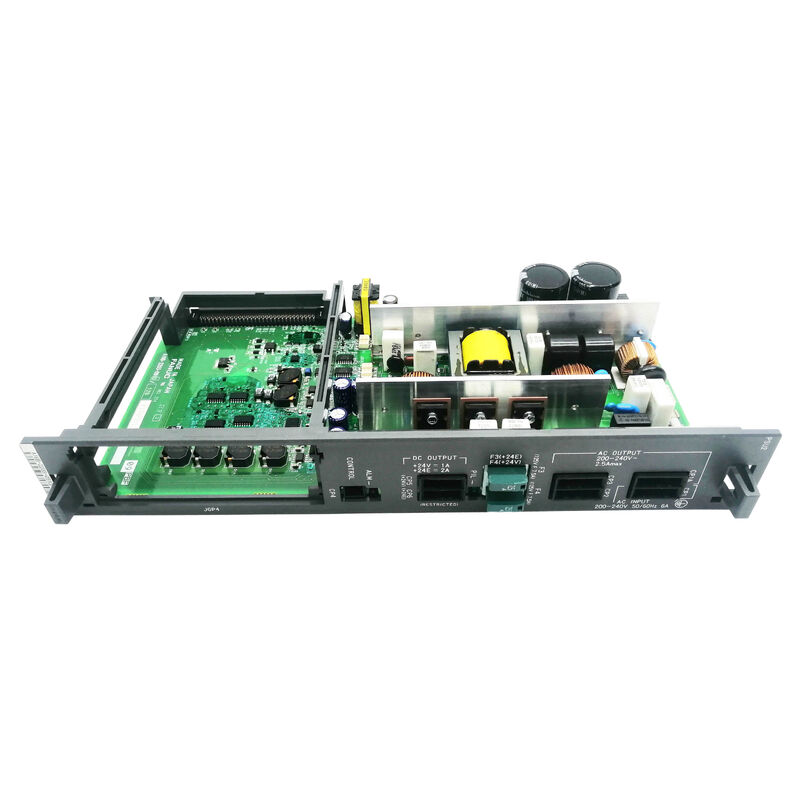

FANUC I/O Board Unsed A16B-2203-0870 A16B22030870 A16B-22O3-O87O

A16B-2203-0870∙ FANUC A16B-2203 Series Power PCB ∙ CNC and Drive Systems / Industrial Automation / Japan Original

A16B-2203 A Kompleksowa seria PCB

Seria A16B-2203 jest jedną z najbardziej rozbudowanych rodzin płyt PCB firmy FANUC, obejmującą szerokie spektrum typów płyt w systemach sterowania CNC, modułach napędowych serwo, wzmacniaczach wrzecionego, jednostkach I / O,i sprzętu sterownika robotaZakres obejmuje:

Płyty przewodowe serwo i napędowe:Włącznie z tablicami okablowania Alpha-i SPM HV (0820 ̇0822, 0627, 0628), tablicami okablowania αis serii SVM1 (0660 ̇0662, 0691),i płytka okablowania SVM2 (0590?? 0592), które tworzą fizyczną warstwę złącza wewnątrz modułów wzmacniaczy napędu.

Opcjonalne układy CNC i deski rozszerzające:Włączając płytki PCB z rozszerzeniem osi OPTION-2 (0031, 0033) dla serii 16/18, tablice graficzne (0291, 0490) dla serii 15 oraz karty servo komunikacyjne.

Płyty I/O i interfejsy:Włączając moduły PCB do wprowadzania/wyprowadzenia (0881) do jednostek wprowadzania/wyprowadzenia CNC oraz płyty rozszerzające PMC do rozszerzonej logiki sekwencji maszynowej.

Płyty zasilania:Włączając tablice zapewniające regulowane rozkład mocy, monitorowanie mocy i funkcje zasilania w układach CNC i napędowych.

A16B-2203-0870 jest potwierdzony jako PCB zasilania w tej serii, służący funkcji zasilania w ramach swojego konkretnego systemu hosta.

Kluczowe informacje o produkcie

PCB mocy w architekturze napędu FANUC

PCB mocy z serii A16B-2203 pełnią wiele funkcji w zależności od ich konkretnego zastosowania:

Płyty przewodowe/energetyczne w modułach napędowych:Płyty wysokiego prądu przewożące połączenia wyjściowe silnika i interfejsy busów prądu stałego wewnątrz modułów wzmacniaczy serwo i wrotów.

Płyty zasilania:Płyty zapewniające regulowane wewnętrzne napięcia (5V, 15V, 24V) do elektroniki sterowania w napędzie lub sprzęcie CNC.jest płytą zasilania dla sterowników robotów FANUC.

Płyty dystrybucyjne energii:Płyty kierujące energię z centralnego źródła zasilania do wielu funkcjonalnych płyt w ramach zespołu, zapewniające izolację, filtrowanie lub ograniczanie prądu.

A16B-2203-0870 służy funkcji zasilania określonej w niniejszej klasyfikacji w systemie hosta.

Scenariusze zastosowania

Wymóg:W przypadku wystąpienia usterki w systemie napędowym lub CNC FANUC A16B-2203-0870 jest oznaczany na etykiecie tablicy jako uszkodzony komponent.

Planowana obsługa:Zakład produkcyjny utrzymuje A16B-2203-0870 jako lokalny zapasowy, umożliwiając szybką reakcję na awarię deski zasilania.

Częste pytania

P1: Jak potwierdzić, że płyta A16B-2203-0870 jest właściwa dla mojego systemu?

Jeżeli na etykiecie znajduje się napis A16B-2203-0870, oznacza to potwierdzoną wymianę.Odniesienie krzyżowe do wykazu części zamiennych w instrukcji obsługi technicznej FANUC dla konkretnego modelu układu.

P2: Czy wymiana A16B-2203-0870 wymaga jakichkolwiek zmian parametrów?

Wymień A16B-2203-0870 nie ma wpływu na zapisane wartości parametrów. Po zamontowaniu zamiennika system powinien wznowić normalne dystrybucję mocy.Sprawdź wszystkie napięcia zasilania są w ramach specyfikacji po montażu.

P3: Jakie środki ostrożności obowiązują przed dostępem do A16B-2203-0870?

Jeśli A16B-2203-0870 znajduje się wewnątrz modułu napędowego, przed dostępem kondensatory przycisku prądu stałego muszą być całkowicie rozładowane.Należy przestrzegać obowiązującej procedury podręcznika obsługi technicznej FANUC i sprawdzić, czy wszystkie napięcia są bezpieczne przed obsługą płyt wewnętrznych..

P4: Czy A16B-2203-0870 jest specyficzny dla konkretnej generacji produktów FANUC?

Specyficzny system CNC lub generator modułu napędowego zgodny z A16B-2203-0870 potwierdza się z listy części zamiennych systemu hosta.Seria A16B-2203 obejmuje wiele pokoleń produktów FANUC.
