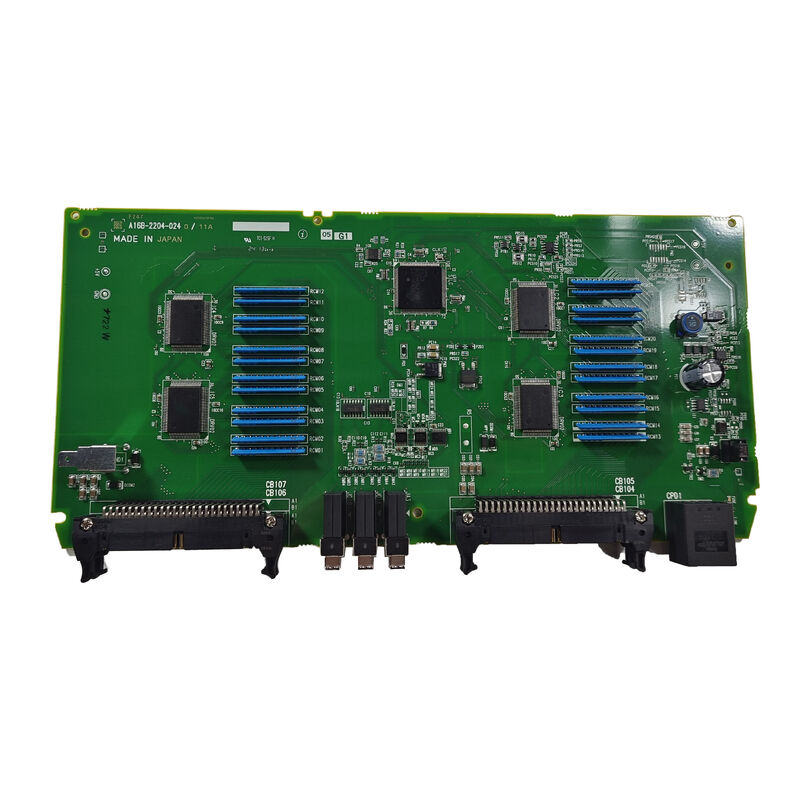

A16B-2204-0240 ∙ FANUC PCB I/O ∙ A02B-0319-C001 / Interfejs wejścia/wyjścia / 0i-D CNC Systems / Seria A16B-2204

A02B-0319-C001 Jednostka I/O i jej wewnętrzny PCB

A02B-0319-C001 to kompletna jednostka I/O ▌zespół wbudowany, który zapewnia cyfrowy interfejs wejścia i wyjścia między CNC FANUC a urządzeniami terenowymi narzędzia maszynowego.A16B-2204-0240 jest aktywnym PCB wewnątrz tej jednostki.

Prefiks A02B-0319 identyfikuje tę jednostkę I/O jako należącą do generacji sprzętu FANUC CNC serii 0i-D. Koniec -C001 określa konkretny wariant w rodzinie jednostek I/O 0i-D.

W obrębie jednostki A02B-0319-C001:

• Przesyłanie drutu z czujników maszynowych, przełączników i siłowników kończy się na blokach końcowych urządzenia
• A16B-2204-0240 PCB otrzymuje sygnały wejściowe z tych bloków końcowych i pisze polecenia wyjściowe do nich
• Przepływy danych I/O pomiędzy A16B-2204-0240 a PMC CNC 0i-D za pośrednictwem szeregowego szlaku I/O Link

Kluczowe informacje o produkcie

Rola rady I/O w systemach CNC 0i-D

FANUC serii 0i-D (0i Model D) jest ugruntowaną platformą CNC do narzędzi maszynowych ogólnego użytku.Jego architektura I/O wykorzystuje autobus I/O Link do podłączenia PMC CNC do zewnętrznych jednostek I/O, takich jak A02B-0319-C001Każda jednostka I/O łączy się z łącznikiem I/O jako węzeł niewolniczy, zgłaszając stan wejścia i przyjmując polecenia wyjścia od mistrza PMC w CNC.

Rola A16B-2204-0240 w tej architekturze:

Skanowanie wejścia:Każdego cyklu skanowania PMC, A16B-2204-0240 odczytuje wszystkie stanów wejściowych i przekazuje je do CNC za pośrednictwem łącza I/O.i sygnały kodujące podłączone do terminali wejściowych jednostki wszystkie dotrzeć do PMC przez tę płytę.

Pojazd wyjściowy:W każdym cyklu skanowania PMC, CNC zapisuje polecenia wyjściowe za pośrednictwem linku I/O do A16B-2204-0240, który odpowiednio napędza terminale wyjściowe,i inne siłowniki podłączone do jednostki.

W przypadku awarii urządzenia A16B-2204-0240 cały układ I/O przestaje reagować na alarm PMC i wszystkie funkcje maszyny sterowane przez to urządzenie I/O przestają działać.

Scenariusze zastosowania

Utrata PCB jednostki I/O 0i-D:Centrum obróbki CNC FANUC 0i-D opracowuje alarmy I/O Link specyficzne dla adresu urządzenia A02B-0319-C001.Wykryto usterkę w układzie PCB A16B-2204-0240/Zastąpienie przywraca pełną funkcję I/O.

Zmiana jednostki I/O:System 0i-D CNC przechodzi kompleksowy remont konserwacyjny.

Częste pytania

P1: Co odróżnia jednostkę A02B-0319-C001 (jednostka 0i-D) od jednostki A02B-0309-C001 (jednostka 0i-C)?

Prefiks A02B-0319 identyfikuje sprzęt generacji 0i-D; A02B-0309 identyfikuje generację 0i-C. Prefiks A16B-2204-0240 jest określony dla A02B-0319-C001 (0i-D).obsługuje A02B-0309-C001 (dla systemów 0i-C/Serii 16-C)Są to różne generacje sprzętu i płyty nie są wymienialne.

P2: Czy zastąpienie A16B-2204-0240 wymaga zmian parametrów PMC lub programu?

Nie. Program PMC obsługuje adresy I/O przez adres I/O Link, a nie identyfikację zarządu.Zastąpienie A16B-2204-0240 identycznie skonfigurowaną płytą na tym samym adresie I / O Link przywraca pełną komunikację I / O bez zmian PMC.

P3: Ile punktów DI i DO zapewnia formularz A16B-2204-0240?

Liczba DI/DO A16B-2204-0240 jest określona w konstrukcji jednostki I/O dla A02B-0319-C001.Zapewnij dokładną liczbę I/O z podręcznika połączeń sprzętowych FANUC 0i-D lub specyfikacji A02B-0319-C001.Komplement DI/DO różni się między różnymi wariantami jednostek I/O w rodzinie 0i-D.

P4: Jaki adres węzła łącza I/O jest przypisany do jednostki A02B-0319-C001?

Adres łącza I/O jest konfigurowany podczas instalacji CNC i udokumentowany w specyfikacjach elektrycznych maszyny.przydzielenie adresu węzła łącza I/O musi odpowiadać adresowi pierwotnej płyty, aby zapewnić, że PMC nadal adresuje I/O tej jednostki na tych samych adresach, które zawsze używał..
