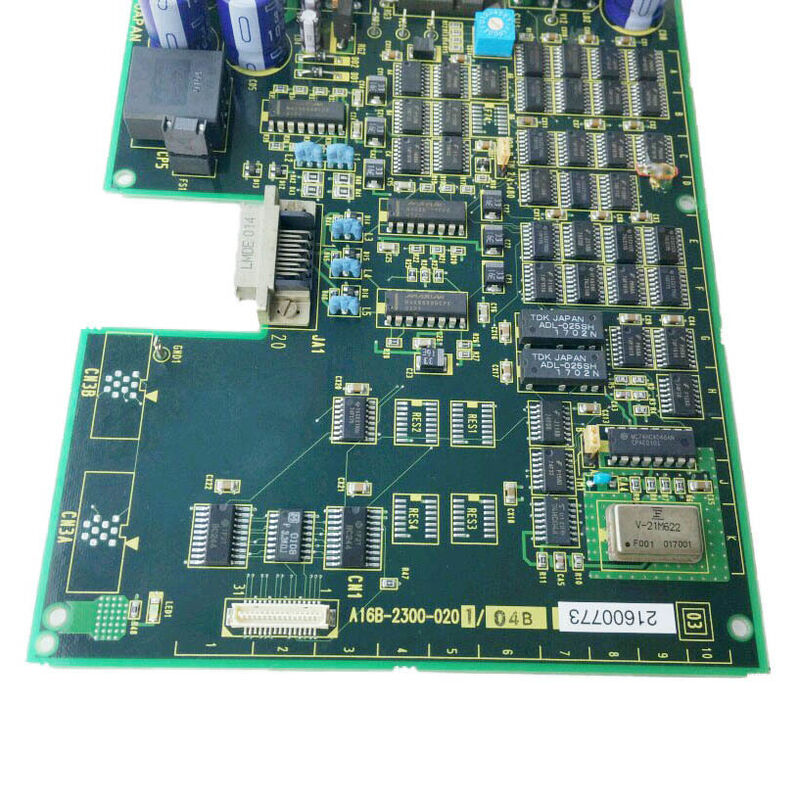

A16B-2300-0201∙ FANUC 8,4-calowy kolorowy LCD Control PCB ∙ Kolorowy sterownik wyświetlacza / Interfejs operatora CNC / Seria A16B-2300

Kolorowy ekran LCD Zmiana środowiska operatora

Przejście z monochromatycznych wyświetlaczy CRT na kolorowe LCD w interfejsie operatora FANUC CNC przyniosło namacalne ulepszenia operacyjne:

Zróżnicowanie kolorów:Informacje o stanie, komunikaty alarmowe, grafika ścieżki narzędzia i zawartość programu mogą korzystać z kodowania kolorów.Powiadomienia alarmowe w czerwonym. Normalny status jest w kolorze zielonym. Operatorzy przetwarzają kolorowe informacje szybciej niż monokromy.

Brak zniekształceń geometrycznych:Wyświetlacze CRT rozwijają z czasem zniekształcenie beczki i poduszki szpilki w miarę starzenia się cewki zgięcia.Panele LCD zachowują dokładność geometryczną przez cały okres użytkowania .

Konsekwencja podświetlenia:Podczas gdy jasność fosforu CRT słabnie w ciągu wielu lat użytkowania, światła LCD utrzymują jasność do końca okresu eksploatacji, a następnie słabną nagle, co sprawia, że żywotność światła jest bardziej przewidywalna.

Głębokość kompaktowa:Panele LCD są fizycznie cienkie w porównaniu z głębokim zestawem rur CRT. 8,4-calowy czynnik kształtu umożliwia pełny kolorowy panel operatora CNC w kompaktowej obudowie.

A16B-2300-0201 napędza 8,4-calowy kolorowy wyświetlacz LCD, zapewniający wszystkie funkcje sterowania, które wytwarzają kolorowy, graficzny interfejs CNC operatora.

Główne specyfikacje

Funkcje sterowania płytami LCD

A16B-2300-0201 wykonuje kilka funkcji jednocześnie w celu wytworzenia obrazu wyświetlanego:

Odbiór i konwersja sygnału wideo:Odbiera sygnał wyjściowy wideo z CNC i konwertuje go do formatu wymaganego przez 8,4-calowy panel LCD w kolorze

Zarządzanie kolorami:Generuje trójkanałowe wyjście RGB (czerwony/zielony/niebieski) do tablicy filtrów kolorów paneli LCD

Wyświetlanie czasu:Generuje sygnały synchronizacji poziomej, pionowej i zegarowe pikseli, które synchronizują skanowanie panelu LCD z treścią wideo.

Układ sterowania podświetlenia:Zarządza obwodem CCFL lub podświetlenia LED, regulując jasność i kontrolując sekwencję włączenia/wyłączenia dla systemu oświetlenia panelu.

W przypadku awarii urządzenia A16B-2300-0201 wyświetlacz staje się ciemny lub wyświetla uszkodzoną zawartość kolorów podczas gdy podstawowe funkcje obróbki CNC trwają normalnie.

Scenariusze zastosowania

Nieprawidłowość wyświetlania kolorów na kompaktowych urządzeniach CNC:System FANUC CNC z 8,4-calowym kolorowym panelem operatora traci wyświetlacz.Wykryto jako wadę kolorowy płytę sterującą LCD A16B-2300-0201Zmiana przywraca pełnobarwny wyświetlacz.

Wyświetlanie uszkodzenia koloru:Po potwierdzeniu, że sam panel LCD jest nienaruszony, generowanie sygnału kolorowego PCB A16B-2300-0201 jest zidentyfikowane jako usterka.

Częste pytania

P1: Czy A16B-2300-0201 wymaga jakiejkolwiek konfiguracji po montażu?

Nie, płytka sterująca LCD jest komponentem sprzętowym Po zainstalowaniu nie jest wymagana konfiguracja oprogramowania ani zmiany parametrówWyświetlacz powinien odzyskać natychmiast po uruchomieniu.

P2: Czy A16B-2300-0201 może obsługiwać 9,5- lub 10,4-calowy panel LCD?

A16B-2300-0201 jest kalibrowany specjalnie dla 8,4-calowych paneli LCD kolorowych.Używając tej deski z 9Dla tych większych rozmiarów należy stosować odpowiednio A16B-2300-0081 (9,5 cala) lub A16B-2300-0085 (10,4 cala).

P3: Co to jest "MMCIV" wspomniany w A16B-2300-0081 (wariacja 9,5-calowa)?

MMCIV to skrót od Multimedia Card IV, dodatkowa zintegrowana funkcja w wariantzie 9,5-calowym, która zapewnia możliwości multimedialne poza podstawowym kolorowym sterowaniem LCD.Czy A16B-2300-0201 zawiera MMCIV lub równoważną funkcję, określają szczegółowe 84-calowa konfiguracja panelu operatora CNC, którą obsługuje.

P4: Jak odróżnić awarię A16B-2300-0201 od awarii 8,4-calowego panelu LCD?

Nieprawidłowy układ sterujący A16B-2300-0201 zazwyczaj powoduje: całkowity pusty wyświetlacz pomimo potwierdzonego nienaruszonego podświetlenia; uszkodzony sygnał kolorowy (niewłaściwe kolory na całym wyświetlaczu);lub utrata synchronizacji wideo (rolowanie lub niestabilne obrazy)Uszkodzony panel LCD zazwyczaj wykazuje: fizyczne uszkodzenie powierzchni panelu; częściowe uszkodzenie wyświetlacza (martwe strefy lub zablokowane piksele); lub pogorszoną jakość obrazu ograniczoną do określonych obszarów panelu.Wymiana w znany dobry A16B-2300-0201 PCB, aby potwierdzić, czy usterka jest w desce sterującej lub paneli.
