Użyte płyty Fanuc A16B-3200-0040 A16B32000040 A16B-32OO-OO4O

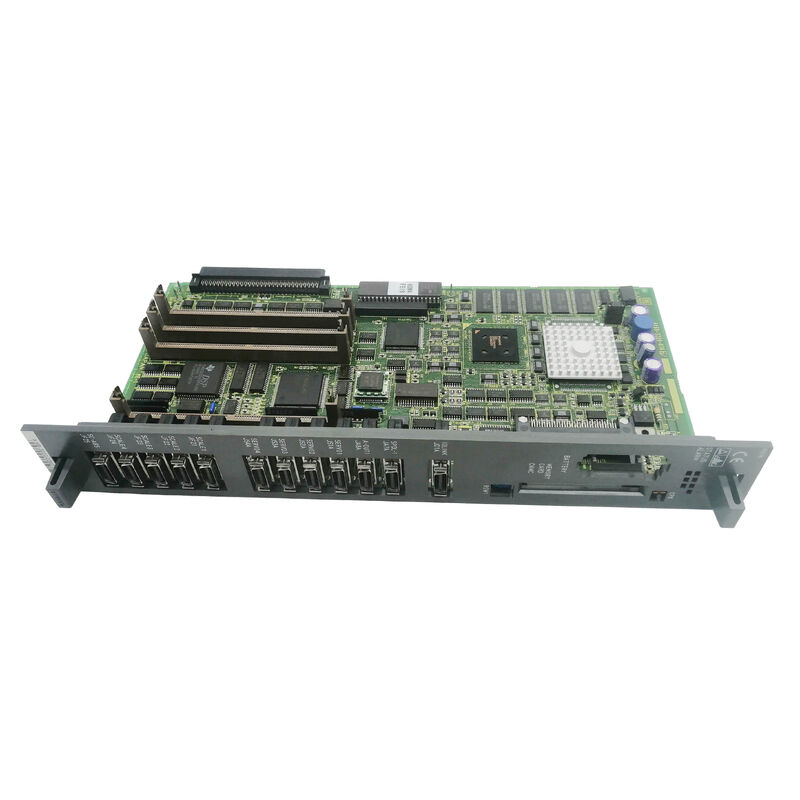

A16B-3200-0040 | PCB głównego procesora robota FANUC RJ-2 — 24 V DC / 0,84 kg / przetwarzanie danych / montaż w szczelinie / kontroler serii RJ2

RJ-2 — generacja robotów przemysłowych FANUC

Kontroler FANUC RJ-2 (Robot J-2) reprezentuje kluczową generację w historii produktów robotów przemysłowych FANUC. RJ-2 zasila szeroką gamę korpusów robotów przemysłowych FANUC — od kompaktowych robotów do spawania łukowego po roboty do transportu materiałów o dużym udźwigu — zapewniając szkielet przetwarzania dla 6-osiowego sterowania ruchem, koordynacji urządzeń peryferyjnych i komunikacji z modułem nauczania.

A16B-3200-0040 to główna płyta procesora będąca sercem kontrolera RJ-2 — płyta, która koordynuje wszystkie funkcje kontrolera. Jako płyta główna obsługuje:

Przetwarzanie danych:Podstawowa funkcja potwierdzona w specyfikacji produktu. Wszystkie dane dotyczące pozycji, obliczenia trajektorii i dane o stanie systemu przepływają przez tę płytkę. Ruch robota jest tak niezawodny, jak płyta procesora wykonuje polecenia ruchu.

Komunikacja kontrolera:Główna płyta procesora zarządza komunikacją pomiędzy panelem uczenia, peryferyjnym interfejsem we/wy i sprzętem zewnętrznym podłączonym do robota.

Koordynacja systemu:Polecenia serwomechanizmu silnika, informacje zwrotne z czujników, monitorowanie bezpieczeństwa i wykonanie programu są koordynowane z głównej płyty procesora.

Kluczowe dane techniczne

Instalacja do montażu szczelinowego

Metoda instalacji „do montażu na szczelinie” potwierdza, że ​​A16B-3200-0040 zajmuje określone gniazdo karty w kontrolerze RJ-2. Procedura wymiany:

1. Wyłącz sterownik i upewnij się, że przestrzegane są wszystkie procedury bezpieczeństwa
2. Znajdź główną obudowę karty procesora w szafie kontrolera
3. Wyjmij A16B-3200-0040 z gniazda
4. Włóż zamienną płytę do tego samego gniazda
5. Przywróć zasilanie i sprawdź inicjalizację systemu robota

Dane przechowywane w pamięci zewnętrznej (SRAM, FROM) i na płytach-córkach zostają zachowane poprzez wymianę płyty procesora.

Scenariusze zastosowań

Awaria procesora kontrolera RJ-2:Nie można zainicjować kontrolera RJ-2 robota przemysłowego FANUC po włączeniu zasilania. Brak odpowiedzi ze sterownika uczenia, brak stanu gotowości serwa. Jako usterkę identyfikowana jest główna płyta procesora A16B-3200-0040. Wymiana przywraca pełną pracę robota.

Regeneracja sterownika robota:Starszy sterownik robota FANUC RJ-2 jest odnawiany w celu zapewnienia ciągłej pracy produkcyjnej. A16B-3200-0040 jest wymieniany w ramach systematycznej wymiany elektronicznej w celu zresetowania żywotności sterownika.

Często zadawane pytania

P1: Jakie modele robotów wykorzystują kontroler RJ-2 z A16B-3200-0040?

Kontroler RJ-2 był używany z wieloma seriami korpusów robotów FANUC z ery RJ-2 — w tym Arc Mate, seriami S, seriami M oraz innymi konfiguracjami robotów standardowych i specjalistycznych. Konkretne modele robotów w połączeniu ze sterownikiem RJ-2 obejmują zakres udźwigu od kompaktowych robotów spawalniczych po roboty do transportu materiałów o dużej wytrzymałości. Potwierdź typ sterownika na podstawie tabliczki znamionowej lub dokumentacji systemu robota.

P2: Co stanie się z programami robotów po wymianie A16B-3200-0040?

Programy robotów znajdują się w modułach pamięci SRAM – oddzielonych od głównej płyty procesora. Jeśli moduły SRAM są nienaruszone i przeniesione wraz ze zmianą płyty, dane programu zostaną zachowane. Jeśli system wymaga jednoczesnej wymiany modułu SRAM, konieczne jest pełne przywrócenie programu z kopii zapasowej. Zawsze twórz kopie zapasowe wszystkich programów robotów i danych systemowych przed jakąkolwiek konserwacją płyty głównej.

P3: Czy wersja /04C jest krytyczna, czy też wcześniejsze wersje mogą ją zastąpić?

/04C to wersja aktualizacji sprzętu dla podstawowej konstrukcji A16B-3200-0040. Późniejsze wersje są zazwyczaj kompatybilne wstecz w tym samym gnieździe. Sprawdź w dokumentacji konserwacyjnej kontrolera RJ-2, czy określono minimalną wersję. Jeśli nie udokumentowano żadnych ograniczeń, obecnie zalecaną wersją jest /04C.

P4: Jaka jest procedura rozładowania przed uzyskaniem dostępu do A16B-3200-0040?

Kontroler RJ-2 zawiera w zasilaczu kondensatory, które utrzymują ładunek po odłączeniu głównego zasilania. Przed otwarciem obudowy lub uzyskaniem dostępu do płytek wewnętrznych należy postępować zgodnie z zalecaną przez firmę FANUC procedurą wyłączania i rozładowywania sterownika RJ-2. Przed przystąpieniem do manipulacji płytami należy upewnić się, że wszystkie wskaźniki LED zgasły.
