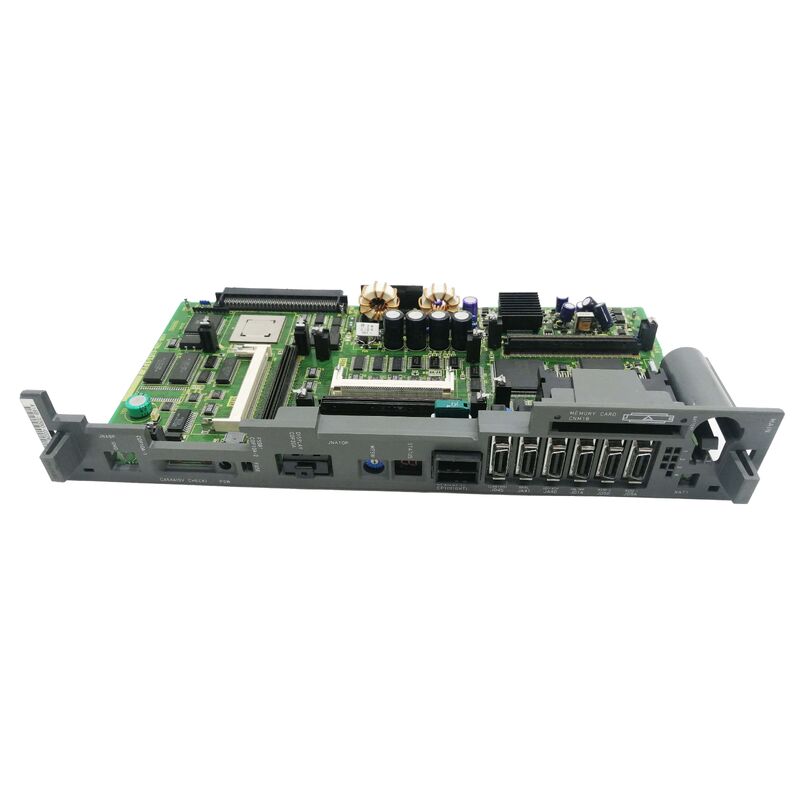

FANUC ROBOTICS OPTION BOARD PCB A16B-3200-0054 A16B32000054 A16B-32OO-OO54

A16B-3200-0054 | Opcja 3 FANUC PMC-RC PCB — seria 16 CNC / interfejs sterownika robota / opcjonalna karta serii A16B-3200

PMC-RC — sterownik maszyny z komunikacją z robotem

A16B-3200-0054 to płytka PCB opcji 3 dla konfiguracji PMC-RC systemu CNC FANUC serii 16. W architekturze CNC firmy FANUC PMC (Programowalny sterownik maszyny) to zintegrowany sterownik PLC CNC — wykonujący logikę sekwencji obrabiarki dla wszystkich operacji maszyny poza podstawowymi funkcjami interpolacji osi CNC.

Oznaczenie „RC” w PMC-RC identyfikuje ten wariant komunikacyjny sterownika robota w PMC serii 16. PMC-RC umożliwia systemowi CNC serii 16 komunikację z podłączonym sterownikiem robota FANUC — koordynując operacje obrabiarki z funkcjami wspomaganymi przez robota:

Integracja robota z maszyną:Centrum obróbcze CNC może współpracować z robotem FANUC, który ładuje i rozładowuje detale, zmienia osprzęt lub przeprowadza kontrolę na linii produkcyjnej. Płytka drukowana PMC-RC zapewnia interfejs komunikacyjny umożliwiający skoordynowaną pracę pomiędzy systemem CNC a sterownikiem robota.

Uzgadnianie i łączenie się:PMC-RC zarządza blokadami bezpieczeństwa i uzgadnianiem operacyjnym między obrabiarką a robotem — zapewniając, że robot nie może wejść do obszaru roboczego maszyny, gdy wrzeciono pracuje, a maszyna nie może rozpocząć cyklu, gdy robot znajduje się w obszarze roboczym.

Kluczowe informacje o produkcie

„Opcja 3” — System kart opcjonalnych

Systemy CNC FANUC serii 16 wykorzystują architekturę gniazd opcji, w której specjalne płytki PCB dodają możliwości wykraczające poza podstawową konfigurację CNC. Oznaczenie „Opcja 3” identyfikuje A16B-3200-0054 jako trzecią płytkę gniazda opcji w szafie sterującej serii 16.

Karty opcjonalne w architekturze CNC serii 16 rozszerzają możliwości w zdefiniowanych kategoriach:

• Opcje komunikacji (dodatkowe porty szeregowe, adaptery magistrali obiektowej)
• Rozszerzenie PMC (dodatkowa pojemność programu drabinkowego, rozbudowa I/O)
• Komunikacja z robotem (interfejs PMC-RC — ten produkt)
• Ulepszone opcje przetwarzania

Przypisanie gniazda w opcji 3 dla płytki drukowanej PMC-RC umieszcza ją w określonym fizycznym położeniu złącza w szafie sterowniczej serii 16. W tym gnieździe może działać tylko płyta zaprojektowana dla Opcji 3.

Scenariusze zastosowań

Błąd komunikacji serii 16 PMC-RC:W centrum obróbczym CNC FANUC serii 16 ze zintegrowanym ładowaniem robota występują błędy w komunikacji CNC-robot — maszyna i robot tracą koordynację. Po sprawdzeniu sterownika robota i okablowania komunikacyjnego, płytka PCB A16B-3200-0054 PMC-RC zostaje zidentyfikowana jako usterka. Wymiana przywraca komunikację CNC-robot.

Aktualizacja CNC serii 16 — integracja robota:Istniejące centrum obróbcze CNC serii 16 zostało zmodernizowane tak, aby umożliwiało ładowanie części przez robota. Moduł A16B-3200-0054 jest instalowany w gnieździe Option 3, umożliwiając komunikację PMC-RC pomiędzy systemem CNC a nowym sterownikiem robota.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy standardowym PMC a PMC-RC w CNC serii 16?

Standardowy sterownik PMC obsługuje wewnętrzną logikę sekwencji obrabiarki – sterowanie wrzecionem, chłodziwo, wymianę narzędzi i zarządzanie panelem operatora. PMC-RC (wariant sterownika robota) zawiera interfejs komunikacyjny, który umożliwia systemowi PMC systemu CNC wymianę sygnałów z podłączonym kontrolerem robota FANUC, umożliwiając skoordynowane operacje maszyna-robot. A16B-3200-0054 zapewnia tę dodatkową możliwość interfejsu jako opcjonalna karta.

P2: Czy A16B-3200-0054 można zainstalować w gniazdach Opcji 1 lub Opcji 2 zamiast Opcji 3?

Nie. Oznaczenie „Opcja 3” zależy od pozycji — płytka jest zaprojektowana pod kątem złączy gniazda Opcji 3 i przypisań sygnałów w szafie sterowniczej serii 16. Zainstalowanie go w innym gnieździe opcji powoduje nieprawidłową komunikację lub brak komunikacji. Odpowiednia instrukcja sprzętu FANUC serii 16 określa, które gniazdo opcji zajmuje każdy typ karty opcji.

P3: Czy usunięcie lub wymiana A16B-3200-0054 wpływa na programy obróbki CNC lub parametry osi?

Nie. Programy części CNC i parametry osi znajdują się w modułach pamięci SRAM i FROM — a nie na opcjonalnej płytce drukowanej PMC-RC. Wymiana A16B-3200-0054 nie ma wpływu na zapisane dane CNC. Programy drabinkowe PMC, które korzystają z funkcji komunikacji robota, mogą wymagać weryfikacji po wymianie — przed wznowieniem zintegrowanej produkcji należy potwierdzić prawidłowe uzgodnienie robot-maszyna.

P4: Czy A16B-3200-0054 jest specyficzny dla serii 16, czy działa również w systemach CNC serii 18 lub 21?

Płyta została potwierdzona dla CNC FANUC Series 16. Seria 16 i Seria 18 mają wspólną architekturę sprzętową, a niektóre karty opcjonalne są kompatybilne z obydwoma. To, czy A16B-3200-0054 działa w serii 18, zależy od specyfikacji konkretnego gniazda opcji szafy sterującej. Przed zamontowaniem w systemie serii 18 należy sprawdzić odpowiednią dokumentację sprzętu FANUC serii 16 / serii 18.

P5: Jakie zmiany w programowaniu PMC są potrzebne po wymianie A16B-3200-0054?

Sam program drabinkowy PMC jest przechowywany w modułach pamięci ROM/FROM — a nie na opcjonalnej płytce PCB. Po zamontowaniu zamiennika A16B-3200-0054 istniejący program PMC nadal działa. Jeśli jednak awaria spowodowała utratę konfiguracji komunikacji PMC-RC (prędkość transmisji, ustawienia protokołu, parametry adresu), należy ponownie wprowadzić te ustawienia z parametrów kopii zapasowej, zanim koordynacja robot-maszyna zostanie wznowiona.
