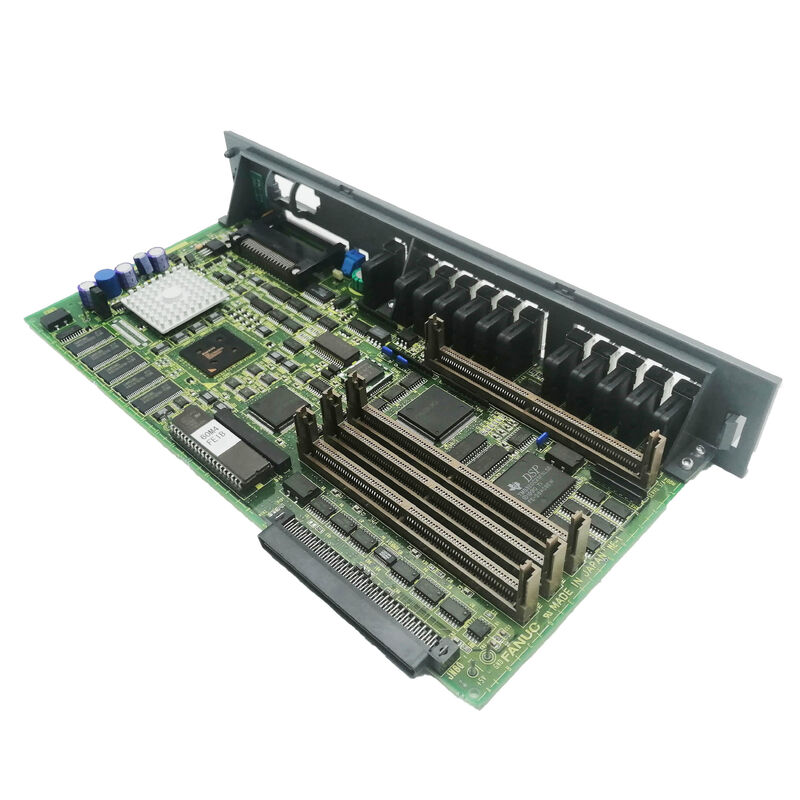

FANUC PROCESSOR BOARD A16B-3200-0060 A16B32000060 A16B-32OO-OO6O

A16B-3200-0060 | Płyta główna z procesorem FANUC F15-TB / F15-MB Main-C — płyta główna z procesorem Level-Up / seria 15-B CNC / centra tokarskie i obróbcze

Seria 15-B — okręt flagowy firmy FANUC o wysokiej wydajności

Seria 15-B firmy FANUC była w czasach obecnych najwyższą gamą produktów CNC firmy FANUC. Tam, gdzie seria 0 była przeznaczona do obrabiarek ogólnego przeznaczenia, a seria 16/18 do obrabiarek średniej klasy, seria 15 została zaprojektowana dla maszyn wymagających największej liczby osi, najbardziej złożonego ruchu i największej wydajności programu.

Konfiguracje serii 15-B:

F15-TB (centrum tokarskie):Seria 15-B skonfigurowana do tokarek CNC — obsługuje wieloosiowe centra tokarskie z wieloma głowicami rewolwerowymi, wrzecionami pomocniczymi i możliwością osi Y. Model 15-B zapewniał liczbę osi i moc obliczeniową dla złożonych centrów tokarsko-frezarskich.

F15-MB (centrum obróbcze):Seria 15-B skonfigurowana do centrów obróbkowych — obsługuje duże wieloosiowe centra obróbkowe z 5-osiową interpolacją symultaniczną, zaawansowanym konturowaniem z wyprzedzeniem i pełną kontrolą ścieżki narzędzia.

A16B-3200-0060 to główna płyta główna procesora zarówno dla konfiguracji F15-TB, jak i F15-MB — płyta centralna, do której podłączane lub podłączane są wszystkie pozostałe płyty i moduły.

Kluczowe informacje o produkcie

Architektura płyty głównej — płyta montażowa złożonego systemu

Seria 15-B była złożonym, wielopłytowym systemem CNC. Główna płyta główna procesora zapewnia fizyczną i elektryczną płytę montażową, która łączy:

• Opcjonalne karty gniazd (interfejs serwo, procesor graficzny, karty komunikacyjne)
• Moduły pamięci (FROM na oprogramowanie systemowe, SRAM na parametry i programy)
• Interfejs wyświetlacza dla panelu operatora CRT lub LCD
• Interfejsy szeregowe i łącza we/wy do podłączenia maszyny

Kiedy A16B-3200-0060 ulegnie awarii, zawiedzie cały system CNC — żadna inna płyta nie jest w stanie zrekompensować braku głównej płyty głównej procesora.

Scenariusze zastosowań

Awaria 5-osiowego centrum obróbczego serii 15-MB:Centrum obróbcze serii FANUC o pojemności 15 MB, wykonujące 5-osiowe jednoczesne konturowanie, ulega całkowitej awarii CNC. Główna płyta procesora została zidentyfikowana. A16B-3200-0060 jest pozyskiwany i wyposażany w istniejące karty opcjonalne i ponownie zainstalowane moduły pamięci, przywracając pełne działanie 5-osiowego CNC.

Konserwacja tokarki wielorewolwerowej serii 15 TB:Złożone centrum tokarskie z dwiema głowicami rewolwerowymi, osią Y i wrzecionem pomocniczym — obsługujące platformę serii 15-TB — wymaga wymiany płyty głównej. Płyta A16B-3200-0060 Level-Up Main-C przywraca pełną zdolność wieloosiową.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy serią 15-A i 15-B i czy ta płyta ma zastosowanie do obu?

A16B-3200-0060 jest szczegółowo opisany dla platformy 15-B (F15-TB, F15-MB). Seria 15-A była poprzednią generacją sprzętu; 15-B, a następnie ze zaktualizowanym sprzętem. Płyty główne dla tych dwóch generacji sprzętu nie są wymienne. Przed złożeniem zamówienia potwierdź generację sprzętu CNC maszyny na podstawie tabliczki znamionowej.

P2: Czy wymiana A16B-3200-0060 usuwa parametry CNC?

Parametry CNC w serii 15-B znajdują się w modułach SRAM — oddzielnych płytkach wtykowych od głównej płyty procesora. Jeśli moduły SRAM zostaną przeniesione w stanie nienaruszonym do zamiennego A16B-3200-0060, wszystkie parametry zostaną zachowane. Jeżeli uszkodzone są także moduły SRAM, konieczne jest przywrócenie pełnych parametrów z kopii zapasowej. Regularne tworzenie kopii zapasowych wszystkich parametrów i programów serii 15-B jest niezbędną praktyką zapobiegawczą.

P3: Jakie karty opcjonalne podłącza się do A16B-3200-0060?

Architektura opcji serii 15-B różni się w zależności od konfiguracji maszyny. Typowe karty opcjonalne instalowane na płycie głównej procesora lub podłączane do niej to: karty interfejsów serwo, karty procesorów graficznych, karty komunikacyjne (RS-232C, Ethernet) i karty rozszerzeń PMC. Aby system mógł działać z pełnymi skonfigurowanymi możliwościami, wszystkie te płyty muszą zostać poprawnie ponownie zainstalowane na zamiennej płycie głównej.

P4: Czy A16B-3200-0060 jest również używany w serii 150?

FANUC Seria 150 to wieloosiowy wariant platformy Serii 15, stosowany w liniach przesyłowych i zastosowaniach wieloosiowych. To, czy A16B-3200-0060 ma zastosowanie do konfiguracji serii 150, zależy od konkretnego wariantu sprzętowego sterownika serii 150. Przed złożeniem zamówienia dla aplikacji serii 150 należy potwierdzić to w odpowiedniej dokumentacji sprzętu.
