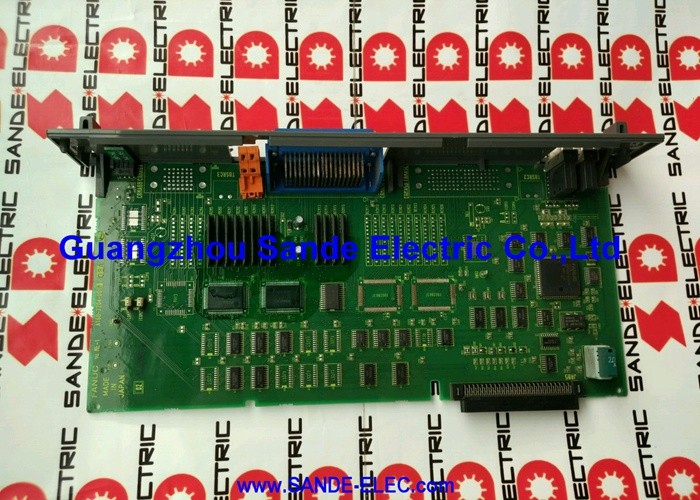

Użyte płyty FANUC A16B-3200-0325 A16B32000325 A16B-32OO-O325

FANUC A16B-3200-0325

Numer części:A16B-3200-0325

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Główny procesor PCB (Standalone Main Board)

Kompatybilne systemyFANUC serii 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA

Status:Wykluczone według producenta

Przegląd

A16B-3200-0325 jest głównym układem PCB procesora dla systemów CNC serii 18i-A i 180i-A FANUC.To podstawa 18i / 180i Model A samodzielnej architektury sterowania centralna płyta na której karty procesora CPU, moduły sterowników FSSB, karty graficzne, moduły pamięci i inne płyty wtykowe są montowane.

Kompletne samodzielne sterowanie CNC jest zbudowane wokół tego głównego PCB.

Oznaczenia 18i i 180i obejmują średnio wydajne i wysokiej wydajności generacje CNC serii i firmy FANUC.

Sterowniki te zostały zaprojektowane do centrów obróbki, centrów obrotowych, złożonych narzędzi maszynowych i innych zastosowań wieloosiowych wymagających zdolnej, ale kompaktowej platformy sterowania.Podoznaczenia 18i-MA i 18i-TA oznaczają odpowiednio warianty ośrodka obróbki i ośrodka obrotowego.

Określenie 180i obejmuje otwartą wersję CNC tej samej platformy sprzętowej, integrującą funkcje PC obok rdzenia CNC.

Ta płyta jest wycofana z produkcji przez FANUC. Znajduje się w samodzielnych obudowach systemu, powszechnie zidentyfikowanych między innymi pod numerem części A02B-0266-Bxxx.Płyta jest dostarczana bez wtykowych obwodowych płyt PCB. Każda karta wtykowa jest osobnym elementem z własnym numerem części..

Główne specyfikacje

Samodzielna architektura

A16B-3200-0325 to główna płyta dla samodzielnej konfiguracji CNC firmy FANUC.Główny PCB jest tło tej jednostki sterującej.

Plug-in boards do przetwarzania procesora, serwo komunikacji FSSB, grafiki i pamięci łączą się z główną płytą PCB w samodzielnej obudowie.

Jest to w odróżnieniu od konstrukcji montowanej na ekranie LCD firmy FANUC, w której główna płyta procesora integruje się z zespołem panelu operatora za ekranem wyświetlacza.

The standalone architecture gives more expansion flexibility — more plug-in slots accommodate a wider range of option boards — and is the configuration used for more complex machine tool applications with high option loading.

A16B-3200-0325 to wersja modelu A deski głównej 18i/180i.

Późniejsza płyta główna modelu B używa innego numeru części (A16B-3200-0421 i pokrewnych).Te dwa nie są wymienialne. Architektura płyty plug-in i definicje złączy różnią się między modelem A a modelem B..

Zawsze potwierdzaj generację modelu przed zakupem nowego.

Kontekst platformy 18i / 180i

Seria 18i-A była zdolną platformą CNC średniej klasy dla swojej generacji.i został wdrożony w szerokim zakresie rodzajów maszyn narzędziowych wyprodukowanych w latach 90. i 2000..

Wiele z tych maszyn nadal jest aktywnie produkowanych.

Wariant 180i-A dodaje funkcjonalność Open CNC, czyli środowisko PC z systemem Windows działające obok jądra CNC na tym samym sprzęcie.Umożliwiło to producentom maszyn opracowanie niestandardowych interfejsów operatora i aplikacji do zarządzania danymi.

Główny sprzęt PCB jest taki sam; różnica polega na oprogramowaniu i dodatkowym sprzęcie PC zainstalowanym w stojaku sterującym.

Zarówno 18i-A, jak i 180i-A opierają się na A16B-3200-0325 jako głównej planszy.

Wymiana przywraca sprzęt sterowania do stanu operacyjnego, przy czym płyty plug-in i oprogramowanie są ponownie ładowane w celu zakończenia systemu.

Płyty dostarczane bez wtycznych PCB

A16B-3200-0325 to tylko płyta główna.

Są to oddzielne części, z których każda ma swój numer części.

W przypadku wymiany tej płyty głównej płyty złączne z oryginalnego systemu można zazwyczaj przenieść na płytę zastępczą, pod warunkiem że są nienaruszone.

Jeżeli w przypadku awarii deski głównej uszkodzono deski z wtyczką, należy je nabyć oddzielnie.

Przed zainstalowaniem na nową płytę główną należy potwierdzić stan każdej płyty podłączającej.

Częste pytania

Pytanie 1: Samodzielne sterowanie 18i-A nie uruchomi się. Wszystkie diody LED na głównej płycie są wyłączone.

Płyty główne z wyłączonymi światłami LED włączonymi do zasilania wskazują, że nie dochodzi do nich zasilanie.

Sprawdź, czy napięcie wejściowe zasilania jest prawidłowe, a napięcia wyjściowe zgodne ze specyfikacją.

Nieprawidłowa płyta zasilania jest znacznie bardziej powszechna niż nieprawidłowa główna płytka PCB przy uruchomieniu.

P2: Układ sterowania uruchamia i wyświetla ekran uruchamiania FANUC, ale nie prowadzi normalnej pracy.

Zatrzymanie ekranu uruchamiania w systemach 18i-A jest zazwyczaj problemem FROM lub SRAM, albo moduł FROM nie może być poprawnie odczytany, zawartość FROM jest uszkodzona lub dane (parametry) SRAM są nieważne.Dostęp do menu startowego i sprawdź status modułu FROM.

Jeśli weryfikacja FROM się nie uda, moduł FROM wymaga uwagi przed wznowieniem normalnej pracy.

P3: Czy w A16B-3200-0325 (Model A) można używać płyt z systemu 18i-B (Model B)?

Model A i Model B nie są wymienne. Definicje złącza, czynniki kształtu płyty i w niektórych przypadkach wersje oprogramowania różnią się między dwiema generacjami modeli.

Używaj tylko płyt typu A kompatybilnych z płytą główną A16B-3200-0325.

P4: Czy po wymianie A16B-3200-0325 parametry są automatycznie przenoszone z płyt plug-in?

Parametry są przechowywane w modułach SRAM ̇ płyty podłączalnej.

Akumulator SRAM musi być funkcjonalny, aby zachować dane przez wszystkie okresy wyłączenia podczas naprawy.

Zawsze sprawdzaj, czy parametry są prawidłowe i kompletne po wymianie płyty przed ponownym wprowadzeniem maszyny do produkcji.

P5: Maszyna obsługuje wariant 18i-MA. Czy A16B-3200-0325 jest również odpowiedni dla wariantów 18i-TA i 180i?

Tak. A16B-3200-0325 jest główną płytą dla platformy serii 18i-A / 180i-A w jej wariantach 18i-MA, 18i-TA, 180i-MA, 180i-TA i innych w pokoleniu modelu A.

Różnice między podtypami ośrodków obróbki (MA) i ośrodków obrotowych (TA) wynikają przede wszystkim z konfiguracji oprogramowania i parametrów, a nie z sprzętu głównej płyty.

Sama tablica jest wspólna na całej platformie.
