FANUC A16B-3200-0425 CPU BOARD A16B32000425 A16B-32OO-O425

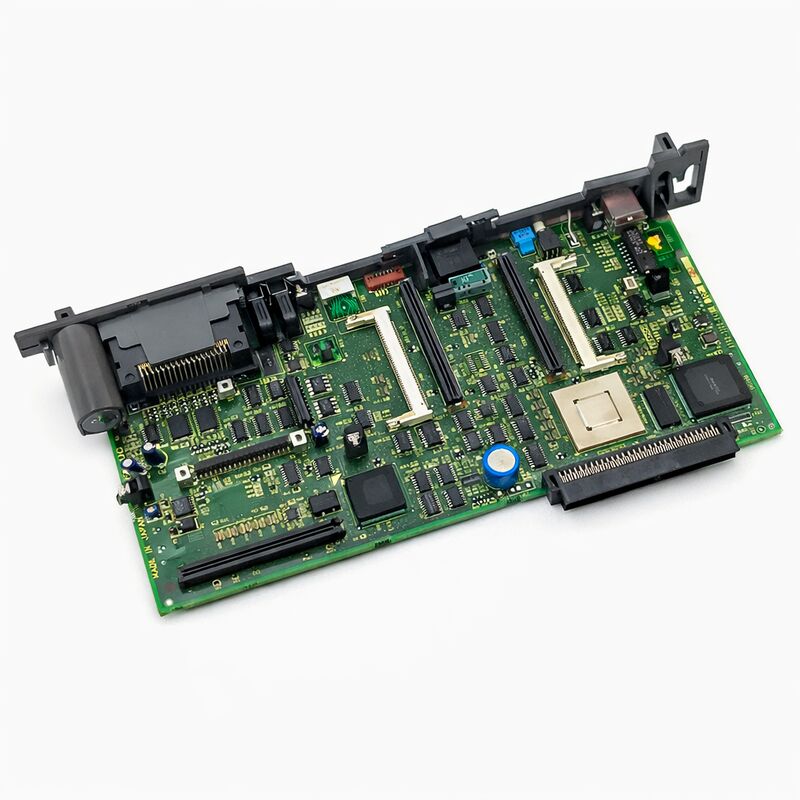

FANUC A16B-3200-0425 | F21i-B DPL Oddzielna główna płyta CPU — Seria 21i-B CNC, pochodzenie Japonia

Numer części: A16B-3200-0425

Producent: FANUC Corporation (Japonia)

Typ produktu: Główna płyta CPU (Oddzielna / Samodzielna)

Seria płyty: A16B-3200

Opis: Płyta CPU — F21i-B DPL Oddzielna główna płyta CPU

Kompatybilne systemy: Kontrolery FANUC Series 21i-B CNC

Zastosowanie: Centralna płyta przetwarzająca dla CNC serii 21i-B

Przegląd

A16B-3200-0425 to główna płyta CPU dla CNC serii 21i-B firmy FANUC — "F21i-B DPL Separate Main CPU", która służy jako rdzeń przetwarzania centralnego kontrolera 21i-B.

21i-B to kompaktowa, opłacalna platforma CNC serii i firmy FANUC, przeznaczona dla małych i średnich obrabiarek, gdzie pełna funkcjonalność 16i lub 18i nie jest wymagana, ale pożądana jest wysoka niezawodność i wydajność obróbki architektury serii i.

Określenie "oddzielna" w opisie płyty oznacza, że jest to samodzielna główna płyta CPU — odrębna konstrukcja płyty od wersji zintegrowanych z wyświetlaczem, w których elektronika CPU i wyświetlacza współdzielą jedną płytę PCB.

W oddzielnej konfiguracji DPL (Display), główna płyta CPU niezależnie obsługuje wszystkie procesy kontrolera, łącząc się z jednostką wyświetlacza za pomocą zdefiniowanych połączeń interfejsu.

To rozdzielenie upraszcza wymianę: płytę CPU można wymienić niezależnie od sprzętu wyświetlacza.

Seria A16B-3200 to rodzina głównych płyt CPU firmy FANUC obejmująca wiele generacji kontrolerów CNC i robotów serii i.

W ramach tej rodziny A16B-3200-0425 jest specyficzna dla platformy 21i-B. Jest to płyta, która uruchamia oprogramowanie systemowe CNC, wykonuje logikę drabinkową PMC, zarządza pamięcią i interfejsami I/O oraz koordynuje wszystkie funkcje kontrolera poprzez magistralę.

Kluczowe specyfikacje

Seria 21i-B — Kontekst kontrolera

Seria 21i-B firmy FANUC należy do generacji serii i-B — drugiej iteracji architektury serii i, która nastąpiła po oryginalnych modelach i-A.

Oznaczenie 21i wskazuje na kompaktową platformę CNC serii i firmy FANUC, zoptymalizowaną dla obrabiarek wymagających jakości i niezawodności serii i, ale mogących pracować w ramach mniejszej liczby osi i zestawu funkcji w porównaniu do 16i i 18i.

21i-B służy do tokarek, małych i średnich centrów obróbczych oraz maszyn wielofunkcyjnych, gdzie typowa konfiguracja obejmuje od dwóch do czterech sterowanych osi.

Środowisko programowania kontrolera — standardowy kod G, makro B firmy FANUC i znany interfejs operatora — jest identyczne z większymi platformami serii i, co zapewnia, że programy części i procedury operatora przenoszą się między typami maszyn bez konieczności ponownego szkolenia.

Główna płyta CPU jest najważniejszym pojedynczym elementem tego kontrolera.

Wszystko, co robi kontroler — interpolacja silnika, wykonanie PMC, reakcja panelu operatora, dostęp do pamięci programów, komunikacja ze wzmacniaczami serwo — przepływa przez tę płytę. Gdy ulegnie awarii, kontroler nie działa, a sterowana przez niego maszyna zatrzymuje się całkowicie.

Oddzielna vs zintegrowana konstrukcja CPU

Określenie "DPL Separate" stanowi kluczowe rozróżnienie dotyczące architektury tej płyty. We wcześniejszych i niektórych alternatywnych konfiguracjach kontrolerów elektronika CPU i elektronika sterująca wyświetlaczem były połączone na jednej płycie głównej.

Panel wyświetlacza był podłączony bezpośrednio do tej połączonej płyty.

Oddzielna konstrukcja utrzymuje przetwarzanie CPU na jednej płycie, a interfejs wyświetlacza na innej.

Ma to praktyczne zalety konserwacyjne. Jeśli elektronika wyświetlacza ulegnie awarii, płyta CPU nie wymaga wymiany — i odwrotnie.

Jeśli płyta CPU ulegnie awarii, a wyświetlacz działa, wymiana jest ukierunkowana tylko na płytę CPU.

Takie ukierunkowane podejście do naprawy zmniejsza zarówno koszt, jak i czas realizacji, aby maszyna ponownie działała.

Pozwala to również na różne konfiguracje wyświetlaczy z tą samą płytą CPU — 21i-B z różnymi rozmiarami lub typami wyświetlaczy może używać tej samej głównej płyty CPU, przy czym różnią się tylko komponenty interfejsu wyświetlacza.

Wymiana i przywracanie danych

Wymiana A16B-3200-0425 wymaga procedury przywracania danych po zmianie sprzętu. Nowa płyta CPU uruchamia się z pamięci FROM zawierającej oprogramowanie fabryczne — wersję systemu operacyjnego CNC odpowiednią dla 21i-B.

Jednak dane specyficzne dla maszyny — wszystkie parametry definiujące zachowanie kontrolera dla tej konkretnej maszyny, program drabinkowy PMC implementujący logikę automatyzacji maszyny i zapisane programy części — muszą zostać przywrócone z kopii zapasowej.

Przed demontażem oryginalnej płyty CPU niezbędne jest wykonanie pełnej kopii zapasowej wszystkich danych maszyny. Kontrolery FANUC zapewniają funkcje tworzenia kopii zapasowych za pośrednictwem menu rozruchowego i funkcji I/O danych CNC.

Kopia zapasowa powinna obejmować parametry CNC, parametry PMC, dane drabinki PMC, dane kompensacji błędu skoku i wszelkie zapisane programy.

Przy dostępnej pełnej kopii zapasowej przywracanie danych po wymianie płyty jest zdefiniowanym procesem.

Bez kopii zapasowej odzyskanie maszyny do pierwotnego stanu wymaga odbudowy zestawu parametrów z dokumentacji — czasochłonnego procesu wymagającego dogłębnej znajomości konfiguracji maszyny.

Diagnostyka i kontrole przed wymianą

Zanim dojdzie się do wniosku, że A16B-3200-0425 uległa awarii, ustrukturyzowana kontrola diagnostyczna określa, czy awaria dotyczy faktycznie głównej płyty CPU, czy podłączonego komponentu. Napięcia zasilania płyty muszą być zgodne ze specyfikacją — awaria zasilacza często powoduje objawy podobne do awarii płyty CPU.

Należy potwierdzić prawidłowe osadzenie złączy — częściowo odłączone złącze magistrali może spowodować awarię komunikacji magistrali płyty CPU bez żadnej usterki samej płyty. Należy sprawdzić osadzenie modułów pamięci FROM/SRAM zamontowanych na płycie.

Jeśli kontroler generuje alarm podczas uruchamiania, który identyfikuje określony obszar funkcji, dokumentacja kodu alarmu przypisuje tę funkcję do powiązanej płyty.

Awaria płyty CPU zazwyczaj generuje alarmy uniemożliwiające jakikolwiek postęp uruchamiania — kontroler nie może zakończyć samokontroli i wyświetla kod błędu na wczesnym etapie.

Często zadawane pytania

P1: Kontroler 21i-B wyświetla alarm błędu RAM podczas uruchamiania po awarii zasilania. Czy A16B-3200-0425 jest przyczyną?

Błąd RAM po awarii zasilania najczęściej wskazuje na utratę danych SRAM z powodu wyczerpania baterii — bateria, która utrzymuje dane parametrów podczas wyłączenia zasilania, została wyczerpana. Jest to awaria baterii, a nie awaria płyty CPU.

Sprawdź napięcie baterii i wymień, jeśli jest poniżej progu retencji. Przywróć parametry z kopii zapasowej.

Dopiero jeśli alarm utrzymuje się po wymianie baterii i przywróceniu parametrów, należy podejrzewać płytę CPU.

P2: Po wyładowaniu atmosferycznym kontroler 21i-B w ogóle się nie włącza. Na głównej płycie CPU nie świecą się żadne diody LED. Czy płyta jest uszkodzona?

Najpierw sprawdź zasilacz kontrolera. Wyładowania atmosferyczne często uszkadzają komponenty zasilacza z powodu przepięć przejściowych.

Jeśli zasilacz nie dostarcza prawidłowych napięć do płyty CPU, płyta nie wykazuje żadnych oznak życia, nawet jeśli sama płyta nie jest uszkodzona.

Zmierz napięcia zasilania na wejściu zasilania płyty, zanim dojdziesz do wniosku, że płyta jest wadliwa.

P3: Zainstalowano zamienną A16B-3200-0425, a kontroler uruchamia się, ale kilka funkcji maszyny działa nieprawidłowo. Parametry zostały przywrócone z kopii zapasowej. Co należy sprawdzić?

Nieprawidłowe działanie maszyny po przywróceniu parametrów sugeruje, że albo kopia zapasowa była niekompletna (niektóre grupy parametrów nie zostały przechwycone), albo wersja oprogramowania FROM na płycie zamiennej różni się od oryginalnej.

Inna wersja FROM może mieć domyślne parametry, które nadpisują niektóre przywrócone wartości, lub może inaczej interpretować niektóre wartości parametrów.

Porównaj wersję FROM na płycie zamiennej z oryginalną. Jeśli się różnią, załadowanie poprawnej wersji FROM jest pierwszym krokiem przed dalszym rozwiązywaniem problemów z parametrami.

P4: Maszyna znajduje się w zdalnej lokalizacji bez natychmiastowego wsparcia FANUC. Jak można potwierdzić awarię płyty CPU przed zamówieniem zamiennika?

Potwierdzenie awarii płyty CPU bez dostępnych zamiennych płyt jest trudne. Udokumentuj dokładne kody alarmów wyświetlane i ich sekwencję podczas próby uruchomienia. Sprawdź wskaźniki LED na płycie — większość płyt CPU FANUC posiada diody diagnostyczne, które pokazują etap, na którym zatrzymuje się uruchamianie.

Porównaj stany diod LED i kody alarmów z podręcznikiem konserwacji kontrolera.

Schematy diagnostyczne dla awarii płyty CPU zawarte w podręczniku konserwacji są najbardziej niezawodnym przewodnikiem do zdalnej diagnostyki. Skontaktuj się z pomocą techniczną FANUC, podając pełne informacje o alarmach i diodach LED.

P5: Czy A16B-3200-0425 jest kompatybilna z jakimikolwiek kontrolerami serii 16i lub 18i, czy jest specyficzna tylko dla 21i-B?

A16B-3200-0425 jest opisana jako F21i-B DPL Oddzielna główna płyta CPU.

16i, 18i i 21i używają różnych głównych płyt CPU w ramach serii A16B-3200 — architektura elektryczna, interfejs oprogramowania i łączność peryferyjna różnią się między tymi rodzinami kontrolerów.

A16B-3200-0425 nie jest kompatybilna z kontrolerami 16i lub 18i. Zainstalowanie jej w kontrolerze innym niż 21i-B spowoduje niepowodzenie uruchomienia i potencjalny konflikt sprzętowy.
