Numer części:A16B-3200-0429

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Samodzielne główne układy PCB procesora

Seria tablicy:A16B-3200

Opis:i-B Samodzielne sterowanie głównym procesorem PCB ‡ PCB głównym procesorem (#18i/180i Model B)

Przegląd

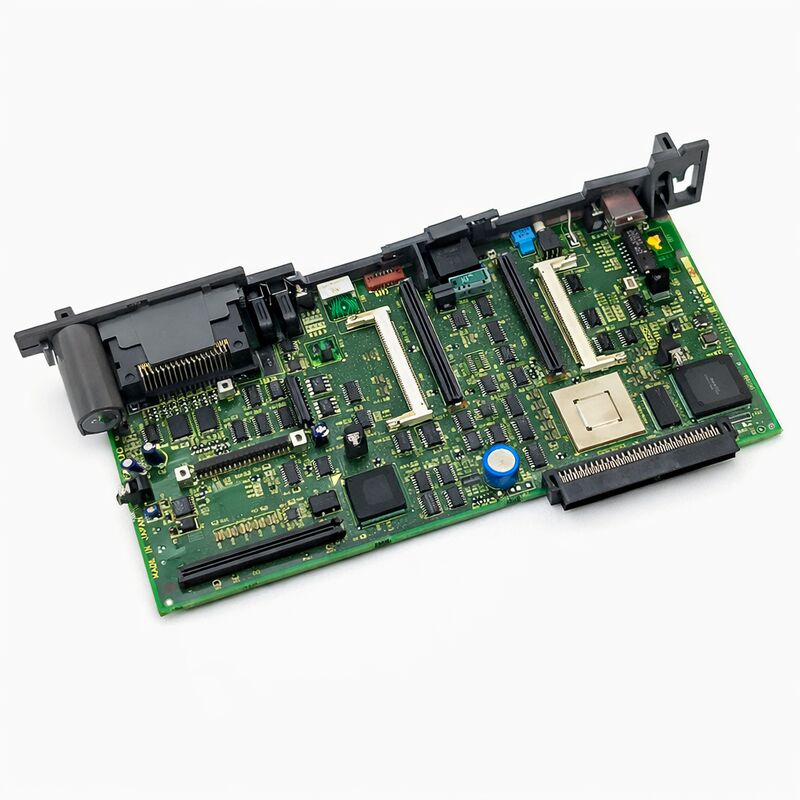

A16B-3200-0429 jest samodzielnym głównym układem PCB procesora dla sterowników CNC serii 18i i 180i modelu B firmy FANUC.To płyta w centrum sterownika i-B, pojedynczy PCB, który nosi procesor główny., sterownika FSSB (Fiber-optic Servo Serial Bus) do komunikacji serwo napędowej i procesora graficznego do wyświetlacza operatora, wszystkie zintegrowane na jednej płycie z wtyczką FROM, SRAM,Moduły pamięci DRAM.

18i-B i 180i-B należały do najczęściej stosowanych platform CNC o wysokiej wydajności w swojej generacji.

18i-B służył ośrodkom obróbki i ośrodkom obróbki, które wymagały większej zdolności osi i szybszego przetwarzania niż oferowany 21i,Podczas gdy 180i-B rozszerzył tę samą architekturę na duże centra obróbcze i aplikacje wielowrotkowe.

Obie platformy uzależniły się od tej głównej płyty procesora dla każdej funkcji sterowania - interpolacja programu, wykonywanie drabiny PMC, generowanie poleceń serwo, sterowanie wrotkiem,i zarządzanie interfejsem operatora wszystkie pochodzą tutaj.

Oznaczenie "samodzielna" odróżnia tę płytę od wersji montowanej na LCD tej samej generacji.oddzielone od urządzenia wyświetlania.

Kabel łączy samodzielną płytę z zespołem wyświetlacza.i ten sam typ płyty CPU obsługuje instalacje o różnych konfiguracjach wyświetlacza.

Główne specyfikacje

18i-B / 180i-B Platformy Kontekst kontrolera

Seria 18i-B stanowi drugą generację CNC serii i firmy FANUC.

Generacja B udoskonalowała platformę o szybszym przetwarzaniu procesora, rozszerzonej pojemności pamięci, zwiększonej szybkości obróbki i ulepszonej nanointerpolacji do precyzyjnej pracy konturującej.

W przypadku maszyn narzędziowych, które wykorzystywały 18i-B, ulepszenia w porównaniu z generacją A były konkretne i mierzalne.Czas cyklu na skomplikowanych konturowanych częściach skrócony, ponieważ sterownik mógł przetwarzać więcej bloków programowych na sekundę.

Dokładność konturowania poprawiła się, ponieważ wyższa prędkość przetwarzania zmniejszyła błąd interpolacji na ścieżkach okrągłych i spiralnych narzędzi.

18i-B stał się kontrolerem wyboru dla wysokiej klasy ośrodków obróbki w branży motoryzacyjnej, lotniczej,w sektorach produkcji i produkcji form bieżącego, w których różnice w wydajności bezpośrednio wpływają na jakość części i tempo produkcji.

A16B-3200-0429 jest tym, który dostarczył tę wydajność.Kiedy tablica działa prawidłowo, nic z tego nie jest widoczne.

Maszyna działa, części są precyzyjne, a produkcja trwa.

Interfejs FSSB  Zintegrowana komunikacja serwo

A16B-3200-0429 obejmuje sterownik FSSB, który zarządza komunikacją serwo między CNC a modułami wzmacniacza serwo.FSSB (Fiber-optic Servo Serial Bus) przesyła polecenia pozycji i otrzymuje informacje zwrotne kodera przez światłowłókno , metodę komunikacji odpornej na hałas, która zastąpiła analogowe interfejsy PWM wcześniejszych generacji FANUC CNC.

Zintegrowanie sterownika FSSB z główną płytą procesora oznacza, że komunikacja serwo i interpolacja CNC są ściśle połączone na tej samej płycie.Cykl aktualizacji serwo jest synchronizowany bezpośrednio z cyklem obróbki CNC.

Ta ścisła integracja jest częścią tego, co nadaje 18i-B charakterystykę serwowy.

W przypadku awarii A16B-3200-0429 alarmy komunikacyjne FSSB często pojawiają się na wszystkich ośach jednocześnie, ponieważ sterownik FSSB dla wszystkich podłączonych wzmacniaczy serwo znajduje się na tej jednej karcie.

Ten wzór, w którym wszystkie osi tracą komunikację FSSB naraz, zamiast jednej osi naraz,jest jednym z wskaźników, że usterka znajduje się w głównej płycie procesora, a nie w pojedynczym wzmacniaczu serwo lub kablu światłowodowym.

Przywracanie danych po instalacji

Wymiana A16B-3200-0429 wymaga kompletnej procedury przywracania danych.ale każdy parametr specyficzny dla maszyny w SRAM jest pusty.

Parametry, które muszą zostać przywrócone, obejmują wszystkie aspekty konfiguracji maszyny: ograniczenia ruchu osi, ustawienia wzmocnienia serwo, parametry wrotka, czasomierze PMC i ustawione wcześniej wartości licznika,tabele rekompensaty błędów w tonie, rejestry offsetowe narzędzi i kompletny program drabiny PMC.

Bez tych danych sterownik odmawia uruchomienia lub działa w sposób niezgodny z maszyną, którą kontroluje.

W związku z tym niezbędne jest dokonanie kompletnego kopii zapasowej systemu przed wymianą płyty.

W przypadku maszyn bez bieżącej kopii zapasowej próba wymiany płyty przed jej utworzeniem jest znaczącym ryzykiem.jest to proces długotrwały i podatny na błędy, który zazwyczaj wymaga wsparcia inżynieryjnego FANUC.

Częste pytania

P1: Wszystkie osi serwo jednocześnie wyświetlają alarmy komunikacyjne FSSB. Kable światłowodowe i wzmacniacze serwo zostały sprawdzone i są nieuszkodzone. Czy A16B-3200-0429 jest winna?

Jednoczesne alarmy FSSB na wszystkich ośach z potwierdzonymi dobrymi kablami i wzmacniaczami silnie wpływają na sterownik FSSB na głównej płycie procesora.Wszystkie kanały FSSB osi mają wspólny sterownik FSSB na A16B-3200-0429.

W przypadku awarii w tym wspólnym obwodzie wszystkie kanały są naraz dotknięte awarią.

Jeśli alarmy utrzymują się, odpowiednim działaniem jest wymiana deski.

P2: Kontroler 18i-B nie ukończył sekwencji uruchamiania i wyświetla alarm systemowy. Kod alarmowy wskazuje na błąd odczytu FROM. Czy główna płyta CPU nie działa?

Błąd w odczycie FROM wskazuje na moduł FROM, czyli na kartę pamięci flash plug-in zawierającą oprogramowanie operacyjne CNC, a nie koniecznie na samą główną płytę procesora.

Moduł FROM jest oddzielnym elementem, który umieszcza się w gniazdku na A16B-3200-0429.

Jeśli błąd utrzymuje się przy prawidłowym ustawieniu modułu, sam moduł FROM może być wadliwy.

Tylko w przypadku, gdy nowy moduł FROM nie rozwiąże błędu, należy podejrzewać główną płytę procesora.

P3: Producent maszyny wymaga określonej wersji oprogramowania CNC. Dostępna jest odnowiona wersja A16B-3200-0429, ale jej wersja FROM jest nieznana. Jak należy to rozwiązać?

Wersja FROM określa funkcje oprogramowania CNC, zakres parametrów i kompatybilność PMC.zidentyfikować wersję FROM na tablicy poprzez odczytanie etykiety lub sprawdzenie ekranu informacji systemu CNC podczas uruchamiania.

Jeżeli wersja FROM nie odpowiada wymaganiom maszyny, należy kupić i zainstalować moduł FROM z prawidłową wersją.

Pozostałe komponenty głównej płyty procesora są niezależne od wersji; tylko zawartość FROM musi odpowiadać wymaganiom oprogramowania maszyny.

P4: Po zainstalowaniu zamiennika A16B-3200-0429 i przywróceniu wszystkich parametrów niektóre parametry serwo osi wywołują alarmy serwo podczas pracy.

Alarm serwo po przywróceniu parametrów z nową płytą zazwyczaj oznacza, że niektóre wartości parametrów serwo są nieprawidłowe.

Najczęstszą przyczyną jest to, że wersja oprogramowania serwo na nowej płytce FROM różni się od oryginalnej, a niektóre numery lub zakresy parametrów uległy zmianie między wersjami.

Przejrzyj kod alarmowy, zidentyfikuj z nim związany konkretny parametr serwo i zweryfikuj wartość tego parametru w odniesieniu do dokumentacji producenta maszyny lub kopii zapasowej oryginalnej deski.

Zazwyczaj rozwiązuje się ten problem poprzez dostosowanie zaburzonych parametrów do wartości odpowiednich dla zainstalowanej wersji serwoprogramowania.

P5: Maszyna 18i-B ma 15 lat, a produkcja A16B-3200-0429 została wycofana. Czy wymiana CNC (retrofit) jest lepszą opcją niż wymiana PCB?

Ekonomika zależy od pozostałej wartości produkcyjnej maszyny i zakresu wszelkich innych starzejących się komponentów.Zmiana głównej płyty procesora jest ukierunkowana i opłacalna, jeśli reszta sterownika, PSU, jednostki I/O w dobrym stanie.

Pełna modernizacja CNC zastępuje cały sterownik nowoczesnym odpowiednikiem, eliminując problemy z dostępnością desek, ale wymagając inwestycji w uruchomienie, ponowne wprowadzenie parametrów,i potencjalnie zaktualizowane sprzęt serwo wzmacniacza.

W przypadku mechanicznie zdrowej 15-letniej maszyny, która ma dobre uzasadnienie biznesowe do dalszej produkcji, zwykle lepszym pierwszym wyborem jest wymiana płyt.

Opcja modernizacji ma większy sens, gdy wiele komponentów sterownika starzeje się jednocześnie.
