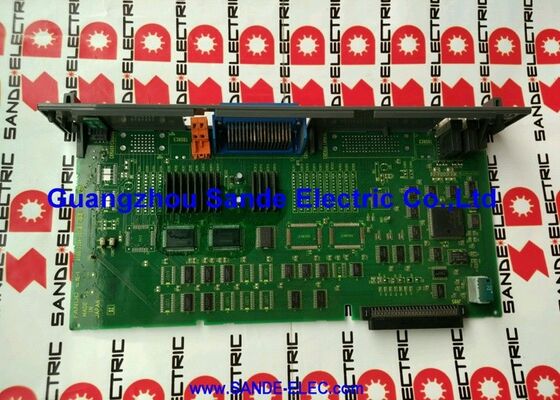

FANUC A16B-3200-0450 | Główna płyta CPU — Kontroler CNC i robotów, magistrala F-BUS, pochodzenie Japonia

Numer części: A16B-3200-0450

Producent: FANUC Corporation (Japonia)

Typ produktu: Główna płyta drukowana CPU

Seria płyt: A16B-3200

Zastosowanie: Kontrolery CNC i robotów FANUC (w tym LR-Mate)

Funkcja: Podstawowa płyta procesorowa — integruje moduł CPU, kartę osi, moduł FROM/SRAM

Interfejs: Magistrala F-BUS

Uwaga dotycząca wariantu: Bez przetwornicy DC

Przegląd

A16B-3200-0450 to główna płyta drukowana CPU dla platform kontrolerów CNC i robotów firmy FANUC. W serii A16B-3200 — rodzinie podstawowych płyt procesorowych FANUC obejmującej wiele generacji kontrolerów CNC i robotów — ta płyta działa jako jednostka centralna, która koordynuje wszystkie operacje kontrolera. Wykonywanie programów, logika PMC, zarządzanie pamięcią, komunikacja z serwo- i wrzecionem oraz interfejs operatora przechodzą przez główną płytę CPU.

W zastosowaniach kontrolerów robotów A16B-3200-0450 jest szczególnie powiązana z serią FANUC LR-Mate — kompaktowymi robotami stołowymi szeroko stosowanymi do montażu, przenoszenia materiałów i precyzyjnej obsługi maszyn w środowiskach produkcyjnych.

Płyta integruje moduł CPU, kartę sterowania osiami i moduł pamięci FROM/SRAM w zunifikowanym zespole, zapewniając kompletne rdzeń przetwarzania dla kontrolera.

Interfejs magistrali F-BUS łączy tę główną płytę z innymi płytami w szafie kontrolera.

Płyty opcji zasilania, płyty I/O, dodatkowe karty osi i płyty komunikacyjne podłączane są do magistrali i komunikują się z główną płytą CPU przez F-BUS.

Magistrala dystrybuuje sygnały zasilania, adresowe i danych do wszystkich zainstalowanych płyt.

Kluczowe specyfikacje

Główna płyta CPU — Procesor centralny kontrolera

W architekturze kontrolerów CNC i robotów FANUC, główna płyta CPU jest komponentem przetwarzania najwyższego poziomu. Jest to płyta, która uruchamia system operacyjny CNC, logikę drabinkową PMC (Programmable Machine Controller) i wszystkie funkcje wyższego poziomu, które czynią kontroler użytecznym: interpretację programów, interpolację, zarządzanie wyświetlaczem operatora, komunikację z systemami zewnętrznymi.

Główna płyta CPU w większości konfiguracji nie komunikuje się bezpośrednio ze sterownikami serwo ani z okablowaniem polowym maszyny.

Działa na poziomie przetwarzania sygnałów i logiki. Polecenia serwo z płyty CPU trafiają do wzmacniaczy serwo przez obwody sterowania osiami — w przypadku A16B-3200-0450, karta osi jest zintegrowana z zespołem płyty.

I/O polowe — wejścia i wyjścia maszyny — przechodzą przez dedykowane płyty I/O w szafie kontrolera.

To rozdzielenie architektoniczne oznacza, że błędy głównej płyty CPU powodują alarmy systemowe wysokiego poziomu, a nie alarmy specyficzne dla sprzętu sterownika lub I/O.

Uszkodzona główna płyta CPU zazwyczaj uniemożliwia uruchomienie kontrolera lub powoduje zatrzymanie sekwencji uruchamiania z alarmem błędu CPU lub błędu systemu.

Zintegrowane moduły — FROM/SRAM i karta osi

Integracja modułu FROM/SRAM i karty osi w zespole głównej płyty przez A16B-3200-0450 jest cechą architektoniczną wspólną z kilkoma generacjami kontrolerów FANUC zaprojektowanymi do zastosowań kompaktowych lub wbudowanych.

FROM (Flash ROM) przechowuje oprogramowanie operacyjne kontrolera CNC lub robota — oprogramowanie systemowe, które kontroler ładuje po włączeniu zasilania.

SRAM przechowuje parametry, dane programów i inne dane, które muszą być zachowane po odłączeniu zasilania, ale muszą być zapisywalne podczas pracy.

Ten SRAM jest zasilany bateryjnie; bateria utrzymuje dane podczas wyłączenia zasilania. Karta osi zapewnia interfejs serwo dla sterowanych osi kontrolera.

W kontekście robota LR-Mate, ten zintegrowany zespół zapewnia kompaktowemu kontrolerowi pełną moc obliczeniową przy minimalnej powierzchni fizycznej — odpowiedni do zamierzonego przeznaczenia LR-Mate jako małego, energooszczędnego robota do gęsto upakowanych środowisk produkcyjnych.

Kontekst kontrolera robota LR-Mate

Roboty LR-Mate firmy FANUC należą do najszerzej stosowanych kompaktowych robotów przemysłowych na świecie.

Seria LR-Mate jest szeroko stosowana do obsługi maszyn, montażu, inspekcji i przenoszenia materiałów w przemyśle motoryzacyjnym, elektronicznym, przetwórstwie spożywczym i precyzyjnej produkcji.

Kontroler sterujący tymi robotami polega na głównej płycie CPU do wykonywania programów ruchu robota, przetwarzania sygnałów z czujników i zarządzania sześcioma osiami serwo robota.

Gdy A16B-3200-0450 ulegnie awarii w kontrolerze LR-Mate, robot się zatrzymuje.

Wpływ na produkcję zależy całkowicie od tego, co robot robił — w przypadku aplikacji obsługi maszyn podającej obrabiarkę CNC, obrabiarka CNC również się zatrzymuje z powodu braku ładowania i rozładowywania części.

Szybka wymiana głównej płyty CPU jest bezpośrednio związana z minimalizacją wpływu awarii na produkcję.

FAQ

P1: Kontroler FANUC pokazuje alarm po włączeniu zasilania, który wskazuje na błąd CPU lub awarię inicjalizacji systemu. Kontroler nie może zakończyć sekwencji uruchamiania. Czy to jest główna płyta CPU?

Alarm błędu CPU lub awarii inicjalizacji systemu podczas uruchamiania jest zgodny z błędem głównej płyty CPU, ale może być również spowodowany uszkodzonym modułem pamięci (FROM lub SRAM), zasilaczem dostarczającym nieprawidłowe napięcia do płyty lub problemem z połączeniem magistrali.

Przed stwierdzeniem awarii głównej płyty CPU, należy zweryfikować napięcia zasilania na płycie i sprawdzić wszystkie połączenia magistrali.

Jeśli zasilanie i połączenia są potwierdzone jako dobre, lokalizacja błędu to główna płyta CPU lub jej zintegrowane moduły pamięci.

P2: Dane SRAM kontrolera zostały utracone podczas awarii zasilania. Po przywróceniu zasilania wszystkie parametry muszą zostać ponownie załadowane. Czy A16B-3200-0450 jest wadliwy?

Utrata danych podczas awarii zasilania jest problemem z baterią, a nie awarią głównej płyty CPU.

Bateria SRAM, która chroni dane parametrów A16B-3200-0450, została wyczerpana. Wymień baterię, załaduj ponownie wszystkie parametry z kopii zapasowej i przywróć normalne działanie.

Sama płyta nie jest wadliwa. Ustanów regularny harmonogram wymiany baterii oparty na jej znamionowym czasie eksploatacji, aby zapobiec powtórzeniu.

P3: Uzyskano zamienną płytę A16B-3200-0450. Po zainstalowaniu kontroler uruchamia się, ale robot nie porusza się prawidłowo — niektóre osie mają nieprawidłowe pozycje. Co się dzieje?

Nieprawidłowe pozycje osi po wymianie płyty są prawie na pewno problemem z parametrami. Zamienna płyta FROM i SRAM uruchamiają się w stanie domyślnym fabrycznym.

Wszystkie parametry specyficzne dla robota — dane kalibracji osi, konfiguracja modelu robota, ustawienia obciążenia i parametry systemowe — muszą zostać załadowane, zanim robot będzie mógł działać prawidłowo. Przywróć wszystkie parametry z kopii zapasowej.

Jeśli pełna kopia zapasowa nie była dostępna, robot będzie wymagał ponownej kalibracji w celu ustalenia prawidłowych pozycji domowych osi.

P4: Kontroler robota LR-Mate ma 12 lat. Główna płyta CPU wykazuje sporadyczne błędy komunikacji między główną płytą a wzmacniaczami serwo. Co należy zbadać?

Sporadyczne błędy komunikacji serwo na starzejącej się głównej płycie CPU wskazują na degradację kondensatorów elektrolitycznych w sekcji zasilania płyty lub obwodach kształtowania sygnału. Czas komunikacji staje się marginalny, gdy napięcia zasilania mają nadmierne tętnienia.

Sprawdź styki złącza magistrali — utlenienie na tych stykach może również powodować sporadyczne błędy komunikacji. Jeśli czyszczenie złączy nie rozwiąże problemu, odpowiednia jest renowacja płyty (wymiana kondensatorów) lub wymiana płyty.

P5: Czy A16B-3200-0450 może być używany w dowolnym kontrolerze CNC FANUC z serii A16B-3200, czy jest ograniczony do konkretnych modeli?

Seria A16B-3200 zawiera główne płyty CPU dla różnych generacji kontrolerów FANUC, każda zoptymalizowana pod kątem swojej specyficznej architektury procesora, konfiguracji pamięci i protokołu magistrali.

A16B-3200-0450 obsługuje modele kontrolerów, dla których został zaprojektowany — głównie kontroler robota LR-Mate i kompatybilne aplikacje CNC.

Nie można go zastąpić głównymi płytami CPU o innych numerach części z serii, nawet jeśli fizyczne złącze wydaje się kompatybilne.
