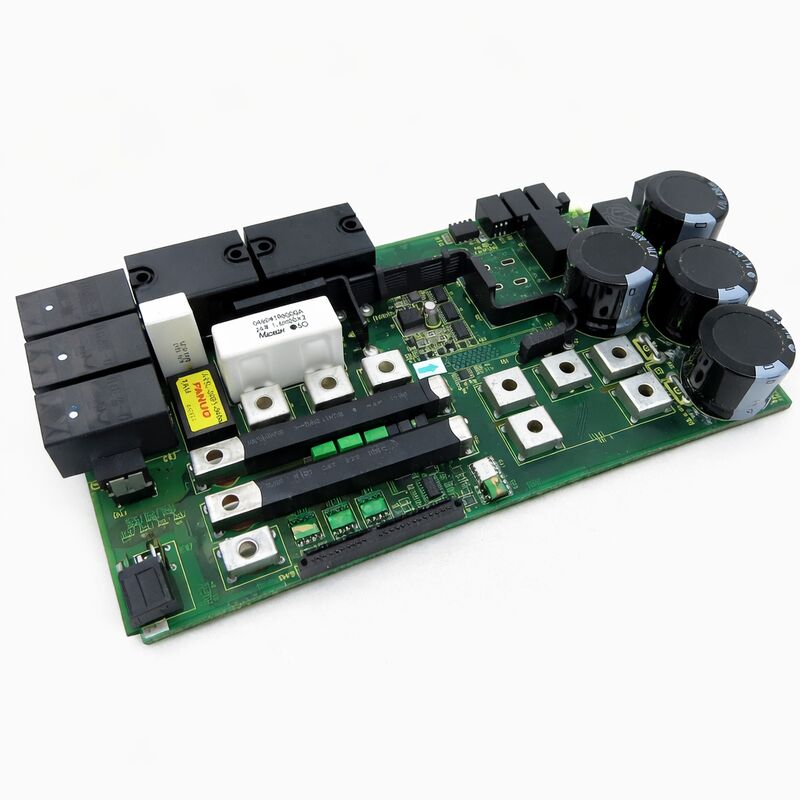

1 PC Nowa tabliczka Fanuc IO A16B-3200-0513 A16B32000513 A16B-32OO-O513

FANUC A16B-3200-0513 | Płytka PCB zasilania serii A16B-3200 — FANUC CNC Automatyka przemysłowa, pochodzenie Japonia

Numer części: A16B-3200-0513

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka PCB zasilania / Płyta zasilacza

Seria płyty: A16B-3200

Zastosowanie: Kontroler FANUC CNC i systemy automatyki przemysłowej

Przegląd

A16B-3200-0513 to płytka drukowana zasilania z serii A16B-3200 firmy FANUC — rodzina płyt kontrolerów, która stanowi podstawę platform CNC i automatyki przemysłowej firmy FANUC w wielu generacjach obrabiarek, robotów i systemów produkcyjnych.

Płyty zasilające z tej serii odpowiadają za generowanie i dystrybucję stabilizowanych napięć stałych, od których zależy każda inna płyta w kontrolerze.

Gdy płyta zasilająca działa poprawnie, jest niewidoczna — system uruchamia się, działa i zatrzymuje bez problemów. Gdy ulegnie awarii, konsekwencje są natychmiastowe.

Brak płyty zasilającej oznacza brak działania kontrolera, kropka.

Seria A16B-3200 firmy FANUC obejmuje szeroki zakres funkcjonalnych typów płyt: płyty główne CPU, płyty I/O, karty interfejsu serwo i płyty zasilaczy.

Płyta zasilacza zajmuje dedykowane miejsce w szafie kontrolera, przekształcając przychodzące zasilanie w precyzyjne szyny napięciowe, które obsługują obwody logiczne, pamięci, wyświetlacza i komunikacyjne kontrolera.

Tolerancje są wąskie. Przemysłowy projekt kontrolera firmy FANUC określa szyny napięciowe, które są stabilizowane na tyle dokładnie, aby zapewnić stabilne działanie w pełnym zakresie temperatur otoczenia i warunków obciążenia, z jakimi styka się kontroler.

A16B-3200-0513 obsługuje swoją specyficzną platformę kontrolera w ramach rodziny A16B-3200.

Zapewnia infrastrukturę zasilania, od której zależą wszystkie inne płyty w tym kontrolerze, co czyni ją jednym z najbardziej fundamentalnych komponentów w stosie sprzętowym systemu.

Kluczowe specyfikacje

Dystrybucja zasilania w architekturze kontrolera FANUC CNC

Kontroler FANUC CNC to montowana w szafie jednostka składająca się z funkcjonalnie odrębnych płyt. Każda płyta pełni określoną rolę: główny procesor uruchamia oprogramowanie systemowe; płyta PMC wykonuje logikę drabinkową maszyny; karty interfejsu serwo komunikują się ze wzmacniaczami napędów; moduły pamięci przechowują dane parametrów i programów.

Wszystkie te płyty potrzebują stabilnego, stabilizowanego zasilania prądu stałego do działania. Płytka PCB zasilania dostarcza je.

W architekturze kontrolera A16B-3200 płyta zasilania odbiera przychodzące zasilanie — zazwyczaj z głównej szafy zasilającej maszyny — i kondycjonuje je za pomocą regulatorów impulsowych, liniowych post-regulatorów i stopni filtracji do wielu szyn napięciowych, które dystrybuuje magistrala kontrolera.

Każda szyna ma zdefiniowane napięcie i pojemność prądową dopasowaną do obsługiwanych obciążeń.

Płyta zasilania zawiera również obwody zabezpieczające: zabezpieczenie przed przepięciem, które odłącza szynę, zanim nadmierne napięcie uszkodzi płyty znajdujące się niżej, zabezpieczenie nadprądowe, które zapobiega kaskadowemu przejściu zwarcia na jednej szynie na inne, oraz obwody łagodnego rozruchu, które sekwencyjnie zwiększają napięcia zasilania podczas włączania.

Wskaźniki LED na przedniej ściance płyty zasilania — widoczne przez przedni panel kontrolera lub bezpośrednio na płycie — zapewniają diagnostykę pierwszego poziomu.

Szyna zasilania, która jest poza tolerancją, podświetla odpowiednią diodę LED. Ta szybka informacja wizualna jest często punktem wyjścia do diagnozowania, czy usterka kontrolera pochodzi z płyty zasilania, czy z innego miejsca.

Awarie płyty zasilania i ich objawy

Awarie płyty zasilania powodują rozpoznawalne wzorce objawów, które odróżniają je od innych awarii płyt kontrolera.

Najbardziej kompletny tryb awarii — gdzie płyta zasilania nic nie dostarcza — skutkuje ciemnym kontrolerem: brak wyświetlacza, brak aktywności LED, brak pracy wentylatora. Maszyna jest całkowicie nieaktywna.

Częściowe awarie są częstsze i bardziej diagnostyczne.

Pojedyncza szyna, która spadła poniżej normy lub uległa awarii, powoduje nieprawidłowe działanie płyt zasilanych z tej szyny, podczas gdy płyty na innych szynach działają normalnie.

Kontroler może częściowo się zainicjować, pokazując pewną aktywność na wyświetlaczu, a następnie zatrzymać się z alarmem w punkcie sekwencji uruchamiania, w którym po raz pierwszy odwołuje się do wadliwej szyny.

Śledzenie alarmu do etapu uruchamiania, a następnie do szyny, od której ten etap zależy, jest niezawodnym sposobem na potwierdzenie płyty zasilania jako źródła usterki.

Degradacja związana z wiekiem jest dominującym mechanizmem awarii płyt zasilania w kontrolerach o długim okresie eksploatacji. Kondensatory elektrolityczne w stopniach regulatora impulsowego i filtrów wyjściowych tracą pojemność i zyskują ESR w ciągu lat pracy w podwyższonych temperaturach.

Dotknięta szyna zasilania rozwija tętnienia, które ostatecznie przekraczają tolerancję wejściową płyt znajdujących się niżej. Przed całkowitą awarią objawem jest sporadyczność — niewyjaśnione resetowanie, uszkodzenie parametrów lub nieprzewidywalne zachowanie, które jest zależne od temperatury i pogarsza się w miarę nagrzewania się kontrolera podczas pracy.

Dostępność części starszych generacji

Płyty z serii A16B-3200 firmy FANUC z wcześniejszych generacji kontrolerów nie są już produkowane.

Łańcuch dostaw na rynku wtórnym dla tych płyt — przetestowane jednostki nadwyżkowe z wycofanych maszyn, profesjonalnie odnowione płyty z przywróconymi kondensatorami i testami funkcjonalnymi, a także usługi naprawcze dla specyficznych usterek na poziomie komponentów — jest głównym źródłem wymiany.

Przy zakupie zamiennika A16B-3200-0513 należy potwierdzić dokładny numer części z etykiety samej płyty.

Płyty zasilające w serii A16B-3200, które różnią się cyfrą sufiksu, mogą mieć różne specyfikacje szyn napięciowych, układy złączy lub moce znamionowe. Podobieństwo fizyczne nie jest niezawodnym wskaźnikiem kompatybilności.

FAQ

P1: Kontroler FANUC włącza się, ale wyłącza się po kilku minutach pracy. Przed wyłączeniem nie jest wyświetlany żaden kod alarmowy. Czy A16B-3200-0513 może być za to odpowiedzialny?

Wyłączenie termiczne po okresie nagrzewania jest klasycznym objawem starzejących się kondensatorów elektrolitycznych w stopniu regulatora impulsowego płyty zasilania.

W miarę starzenia się kondensatorów ich ESR rośnie wraz z temperaturą.

Gdy płyta się nagrzewa, wzrost ESR powoduje, że tętnienia zasilania przekraczają próg, który wyzwala zabezpieczenie przed przepięciem lub niedostatecznym napięciem, wyłączając system.

Pojawienie się tego objawu po okresie normalnej pracy silnie wskazuje na płytę zasilania jako źródło usterki.

P2: Po przepięciu zasilania kontroler w ogóle się nie włącza. Zasilanie wejściowe zostało potwierdzone jako normalne. Czy płyta zasilania jest prawdopodobnie uszkodzona?

Przepięcia zasilania często uszkadzają płyty zasilania.

Napięcie przepięcia dociera do zacisków wejściowych płyty zasilania, zanim zabezpieczenie płyty zdąży zareagować.

Najbardziej wrażliwe komponenty to diody prostownicze wejściowe, kondensatory filtrujące wejściowe i tranzystory przełączające pierwotne.

Wszystkie te elementy znajdują się na płycie zasilania. Jeśli zasilanie wejściowe jest potwierdzone jako normalne, a kontroler nie wykazuje żadnych oznak życia, płyta zasilania jest pierwszym podejrzanym. Sprawdź wszelkie dostępne bezpieczniki na płycie przed zamówieniem zamiennika.

P3: Jedna oś CNC pokazuje alarmy serwo, podczas gdy inne osie działają normalnie. Wszystkie wskaźniki LED zasilania na A16B-3200-0513 są zielone. Czy płyta zasilania nadal może być wadliwa?

Alarm serwo na pojedynczej osi, przy normalnie działających wszystkich szynach zasilania, jest mało prawdopodobne, aby pochodził z płyty zasilania.

Płyta zasilania zasila wszystkie płyty jednocześnie — wadliwa szyna wpłynęłaby na wiele płyt, a nie tylko na jedną oś.

Alarmy pojedynczej osi wskazują na wzmacniacz serwo dla tej osi, silnik, kabel sprzężenia zwrotnego lub obwody interfejsu serwo specyficzne dla tej osi. W tym przypadku płytę zasilania można odłożyć na bok jako prawdopodobną przyczynę.

P4: Jak należy przechowywać zapasową A16B-3200-0513, aby zachować jej funkcjonalność?

Przechowywać w oryginalnym opakowaniu antystatycznym. Utrzymywać stabilną temperaturę pokojową i niską wilgotność względną.

Unikać cykli temperaturowych, które obciążają połączenia lutowane na elementach montowanych powierzchniowo płyty.

Jeśli płyta była przechowywana przez ponad kilka lat, przed zainstalowaniem jej w maszynie produkcyjnej należy sprawdzić kondensatory elektrolityczne pod kątem widocznych oznak degradacji — spuchnięte wierzchy lub wyciek elektrolitu —.

W przypadku długoterminowego przechowywania okresowe odnawianie kondensatorów elektrolitycznych przedłuża ich żywotność.

P5: Dostępny jest odnowiony A16B-3200-0513. Co powinna zawierać renomowana renowacja płyty zasilania tego typu?

Prawidłowa renowacja płyty zasilania obejmuje wymianę wszystkich kondensatorów elektrolitycznych na nowe komponenty odpowiadające oryginalnej specyfikacji (lub na kondensatory o równoważnych lub lepszych parametrach), inspekcję i wymianę wszelkich uszkodzonych urządzeń zabezpieczających, testy funkcjonalne pod obciążeniem ze wszystkimi szynami wyjściowymi zmierzonymi przy prądzie znamionowym oraz weryfikację, że płyta spełnia specyfikacje dokładności napięcia i tętnień.

Kompleksowa renowacja obejmuje również czyszczenie kosmetyczne i inspekcję pod kątem wszelkich uszkodzeń fizycznych.
