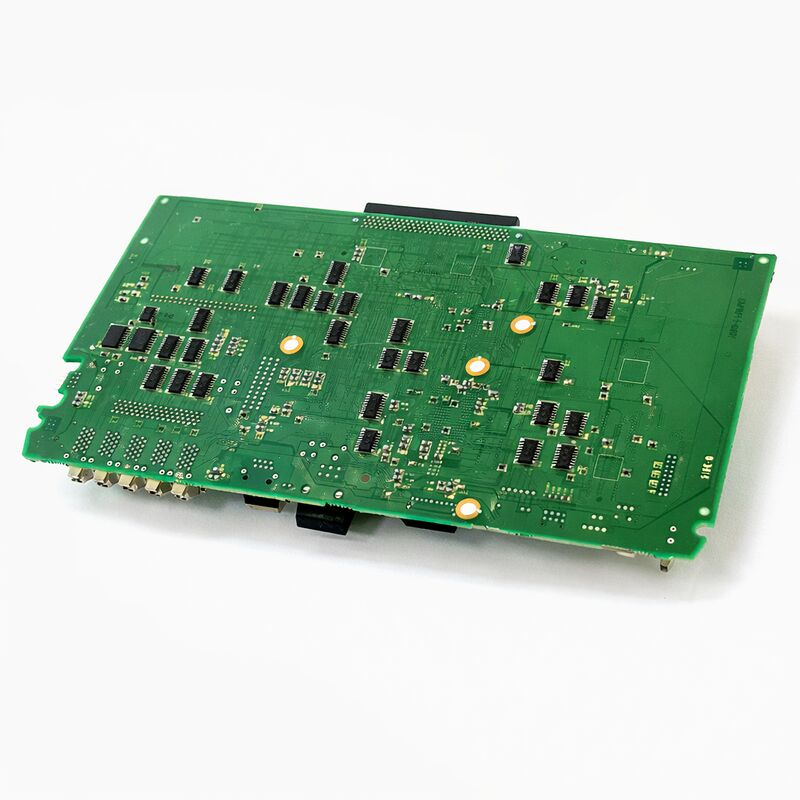

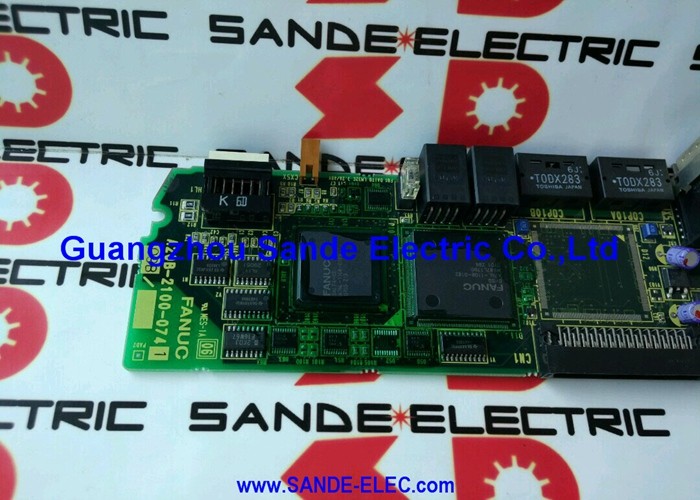

FANUC A16B-3200-0522

Przegląd

W sprawieFANUC A16B-3200-0522należy do rodziny głównych procesorów A16B-3200, obsługujących generację sterowników CNC FANUC serii i "A" ′′ pierwszej generacji posiadającej oznaczenie "i",który FANUC wprowadził w celu wyróżnienia swoich wysokiej wydajności, sterowniki z otwartą architekturą z poprzednich generacji serii liter (A, B, C).

Generacja CNC "i" pojawiła się z rozszerzonymi możliwościami interpolacji, serwo komunikacji FSSB, zintegrowanej grafiki,i gotowej do sieci architektury, która wyznaczyła wzór projektowania FANUC CNC przez następną dekadę.

Oznaczenie "samodzielny" w oficjalnym opisie tablicy określa fizyczną konfigurację sterownika.

W serii i firmy FANUC ta sama generacja CNC była oferowana w dwóch konfiguracjach fizycznych: typu LCD,gdzie płyty procesora CNC są zamontowane bezpośrednio za ekranem LCD panelu operatora w kompaktowej zintegrowanej jednostce; oraz typu samodzielnego, w którym procesor CNC zajmuje oddzielny stojak lub obudowę podłączoną do oddzielnego urządzenia wyświetlania LCD/MDI.

konfiguracje samodzielne są stosowane, gdy jednostka sterująca musi być zamontowana w miejscu oddalonym od panelu operatora,gdy wymagana liczba I/O lub liczba kart opcyjnych przekracza to, co mieści się za panelem LCD, lub gdy konstrukcja maszyny umieszcza elektronikę sterującą w szafie oddzielnej od stacji operatora.

A16B-3200-0522 to płyta główna w samodzielnym urządzeniu ̇ płyta, za pośrednictwem której komunikują się wszystkie inne płyty w samodzielnym stojaku i która przetwarza wszystkie funkcje sterowania CNC.

Jego połączenie z panelem operatora jest za pośrednictwem kabla podłączającego z interfejsu wyświetlacza samodzielnego urządzenia do oddzielnego panelu LCD/MDI, a nie bezpośredniego mechanicznego montażu z tyłu na panelu.

Główne specyfikacje

I-Series A Generation Kontext i znaczenie

Określenie FANUC i-series "A" identyfikuje pierwszą generację platformy CNC FANUC i-series, która pojawiła się od końca lat 90.

Generacja i-A dostarczyła kilka możliwości, których nie posiadała poprzednia seria C: serwo komunikacja światłowodowa FSSB (zastępująca analogowe ±10V i wcześniejsze interfejsy cyfrowe),przetwarzanie koderów o wyższej rozdzielczości, poprawiono szybkość przetwarzania bloków w celu szybszego wykonywania złożonych programów oraz architektura wyświetlacza obsługująca graficzną symulację ścieżki narzędzi na ekranie panelu operatora.

Dla inżynierów obsługi technicznej generacja i-A stanowi znaczną bazę maszyn, które zostały zbudowane na początku i w połowie lat 2000.

Dostawcy motoryzacyjni, producenci komponentów lotniczych i generalnych firm obróbczych precyzyjnych zbudowali znaczne ilości przetworników CNC, ośrodków obróbki,z wyłączeniem urządzeń do obróbki ścieków,.

Te maszyny mają dobrze ustalone schematy konserwacji ̇ deski, które często ulegają awarii po 15 ̇ 20 latach użytkowania, są takie same w wielu maszynach,co sprawia, że A16B-3200-0522 staje się przedmiotem stałego popytu na rynku części zamiennych FANUC.

Konfiguracja samodzielna była szczególnie preferowana przez producentów narzędzi maszynowych, którzy potrzebowali elastyczności do montażu jednostki sterowania CNC niezależnie od stacji operatora.

Obejmuje to duże ośrodki obróbcze stojące na podłodze, w których konsola operatora znajduje się na ramieniu huśtawkowym, poziome ośrodki obróbki z wymiennikami palet, w których panel operatora znajduje się na oddzielnym słupie,i maszyny, w których ciepło w kabinie elektrycznej uniemożliwia montaż procesora CNC za wyświetlacz.

Samodzielna konfiguracja Architektura fizyczna i logiczna

W samodzielnej konfiguracji CNC stosowanej z A16B-3200-0522, podwozie sterownika zawiera główną płytę procesora, płyty I/O, karty serwointerfejsów, źródło zasilania,i wszelkich tablic opcjonalnych w konstrukcji stożkowejTa półka jest fizycznie oddzielona od urządzenia wyświetlania LCD/MDI operatora.

Wiązek kablowy łączy dwie jednostki

A16B-3200-0522 pełni rolę mistrza stoiska: wykonuje oprogramowanie CNC, zarządza pętlami serwo za pośrednictwem FSSB, uruchamia drabinę PMC i przesyła dane wyświetlane na zdalny panel LCD.

Samodzielna konstrukcja podwozia umożliwia większą liczbę gniazd opcjonalnych niż konfiguracja montowania LCD. Jest to ważne w przypadku maszyn, które wymagają wielu płyt I/O, dodatkowych kart komunikacyjnych (Ethernet, seryjny),lub powiększonej pojemności serwo, która przepełniłaby przestrzeń za panelem LCD.

W przypadku wymiany A16B-3200-0522 płyta wymienna musi odpowiadać wersji oprogramowania i przeglądowi sprzętu zainstalowanemu w konkretnej maszynie.różne wersje oprogramowania obsługują różne serii CNC (16i-A dla wieloosiowych centrów obróbczych), 18i-A dla ośrodków skrętu z możliwością wielokrotnego przejścia, 21i-A dla prostszych konfiguracji).

Wersja oprogramowania określa, co płyta zrobi po włączeniu i musi odpowiadać oryginalnej konfiguracji maszyny.

Wprowadzenie do eksploatacji po wymianie

Wszystkie karty wymiany z serii A16B-3200 mają te same podstawowe wymagania: tablica wymiana jest dostarczana z pustą pamięcią lub pamięcią fabryczną,i wszystkie dane maszynowe muszą zostać przywrócone z kopii zapasowej.

Kolejność uruchomienia po wymianie deski następuje w następującej kolejności:

Po pierwsze, upewnij się, że napięcia zasilania są prawidłowe napięcie poza specyfikacją może uszkodzić nową płytę podczas uruchamiania, co pogorszyłoby problem zamiast go rozwiązać.

Po drugie, załadować oprogramowanie systemu CNC (treść FROM), jeśli na płytce zamiennej nie jest zainstalowana odpowiednia wersja oprogramowania.

To jest ładowane z karty pamięci lub z wbudowanych możliwości systemu.

Po trzecie, załadować wszystkie parametry CNC z zapasowego przed wymianą.konfiguracja wrotnikaPoruszające się osi z nieprawidłowymi parametrami mogą powodować uszkodzenie maszyny.

Po czwarte, załadować program drabiny PMC i parametry PMC.

To przywraca logikę maszyny, która kontroluje wszystkie funkcje z wyjątkiem ruchu osi.

Piąte, załadowanie programów części i danych narzędzi z kopii zapasowej.

Powrócić maszynę do pozycji początkowej i zweryfikować dokładność osi próbnym cięciem lub pomiarem przed wprowadzeniem do produkcji.

Częste pytania

P1: Co odróżnia konfigurację samodzielną od konfiguracji montu LCD na poziomie płyty głównej?

Główną płytę samą jest ten sam sprzęt w obu konfiguracjach dla tej samej generacji CNC, różnica leży w konstrukcji podwozia i płaszczyzny tylnej.

Konfiguracja montu LCD wykorzystuje kompaktowy płaszczyznę tylną, która montuje się bezpośrednio za panelem wyświetlania; samodzielna konfiguracja wykorzystuje głębszą płaszczyznę tylną z większą ilością gniazdek do tablic opcyjnych.A16B-3200-0522 to główna płyta stosowana w samodzielnym wariantie podwozia.

Instalacja samodzielnej płyty głównej w podwoziu montowanym LCD (lub odwrotnie) jest mechanicznie i elektrycznie niezgodna bez całkowitej wymiany podwozia.

P2: Maszyna pracowała przerywnie ̇ w niektórych zmianach działała idealnie, w innych zmianach wykazywał losowo alarmy.

Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components, zamiast samych układów scalonych.

Te usterki "zimnego połączenia" dobrze przechodzą, gdy deska jest w temperaturze pokojowej, rozwijają opór, gdy rozszerzenie termiczne wywiera nacisk na połączenie i mogą tymczasowo przejść, gdy maszyna się ochłodzi.Płyty z przerywanymi usterkami z zimnymi połączeniami mogą być czasami naprawane na poziomie części poprzez ponowne przepływy lub wymianę dotkniętych połączeń lutowych, zamiast wymagać całkowitej wymiany deski.

Specjalistyczne centrum naprawcze FANUC może to ocenić.

P3: Czy A16B-3200-0522 może pracować zarówno z seriami 16i-A, jak i 18i-A CNC, czy jest specyficzny dla serii?

W ramach grupy A16B-3200-05xx (samodzielna seria i-A) różne przyrównania numerów części zazwyczaj oznaczają deski powiązane z różnymi konfiguracjami serii CNC, np.-0521 i -0522 mogą obsługiwać różne specyficzne podwariacje pokolenia i-A.

Oprogramowanie zainstalowane w obszarze FROM tablicy określa, którą serię CNC uruchamia..

Zainstalowanie deski z niewłaściwą wersją oprogramowania powoduje nieprawidłową strukturę parametrów i potencjalnie niezgodną konfigurację servo i wrotów.

P4: Po wymianie deski i załadowaniu wszystkich parametrów, wrot nie reaguje na polecenia prędkości.

Nieprawidłowość spindla po ponownym załadowaniu parametrów jest prawie zawsze problemem parametrów, a nie wadą sprzętową nowej płyty.

Częste przyczyny obejmują: nieprawidłowe ustawienie parametru typu wrzeciona (seryjny lub analogowy); parametr numeru seryjnego wrzeciona nie pasuje do wzmacniacza;lub format wyjścia polecenia prędkości jest błędny dla podłączonego wzmacniacza.

Sprawdź parametry związane z węzłem w stosunku do oryginalnej dokumentacji maszyny, w szczególności wybór typu węzła, parametr modelu wzmacniacza węzła i zakres wyjścia polecenia.

Jeżeli przed awarią deski węzeł działał i parametry są prawidłowo załadowane z kopii zapasowej tej samej maszyny, problemy te nie powinny wystąpić, chyba że kopia zapasowa była niekompletna.

P5: Płyta ma oznakowanie poprawek (np. /02A, /03A). Czy przyrostek poprawek ma znaczenie przy zakupie zamiennika?

PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability, poprawić problemy związane z produkcją lub uwzględnić wymianę części.

W większości przypadków późniejsze wersje są wstecz kompatybilne z wcześniejszymi i mogą być używane jako zastępstwa.

Jednakże bardzo wczesne i znacznie późniejsze wersje mogą czasami mieć różne wymagania dotyczące kompatybilności oprogramowania.Preferuję wersję równą lub późniejszą niż pierwotnie zainstalowana.

Jeżeli zmiana nie jest znana, renomowany specjalista FANUC może potwierdzić zgodność przed wysłaniem zamiennika.
