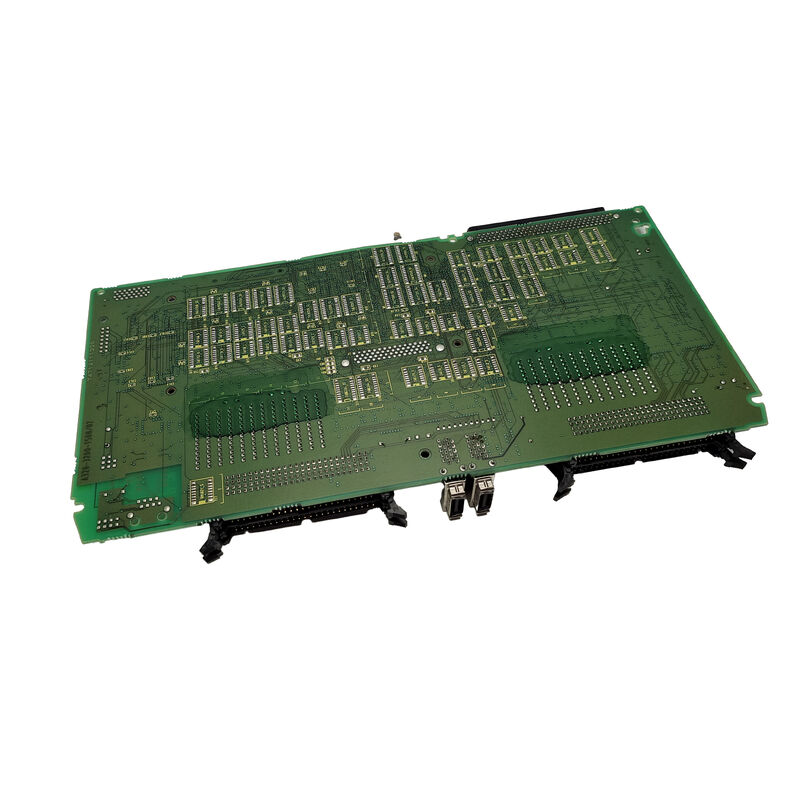

PŁYTA PCB Fanuc A16B-3200-0523 A16B32000523 A16B-32OO-O523

A16B-3200-0523 | Płytka sterująca serii FANUC A16B-3200 — sterownik robota i CNC / Seria 052x / Automatyka przemysłowa

A16B-3200 — potwierdzony w różnych generacjach CNC i robotów

Seria A16B-3200 obejmuje główne płyty procesorów CNC i płyty główne kontrolerów robotów, które zostały potwierdzone podczas tej sesji:

Główne płyty procesorowe CNC:

• A16B-3200-0020: Główny procesor, seria 21/21-TB CNC
• A16B-3200-0060: Procesor Level-Up Main-C, seria 15B/16B/18B/21B (ta sesja)

Płyty kontrolerów robotów:

• A16B-3200-0040: Główny procesor RJ-2 dla robotów FANUC RJ2 (ta sesja)
• A16B-3200-0071: Szybka arytmetyczna płytka PCB procesora robota (ta sesja)
• A16B-3200-0412: Główna płytka drukowana, sterowniki robotów R-J3iB
• A16B-3200-0600: Płyta główna, sterowniki R-J3iC / R-30iA

Płyty procesowe:

• A16B-3200-0230: Karta we/wy procesu

A16B-3200-0523 zajmuje pozycję 052x — pomiędzy potwierdzoną główną płytką PCB R-J3iB (0412) a główną płytką PCB R-J3iC/R-30iA (0600). To umiejscowienie w sekwencji ewolucji głównej płytki PCB sterownika robota jest zgodne z płytą sterownika robota z okresu przejściowego R-J3iB na R-30iA.

Kluczowe informacje o produkcie

Architektura płyty głównej sterownika robota

Dokumentacja firmy Ballard International dla A16B-3200-0412 (R-J3iB) opisuje rolę płyty głównej: „Płyta główna jest ważnym komponentem przechowującym programy i konfiguracje robota. Steruje także pozycjonowaniem serwomechanizmu. Zawiera: mikroprocesor, obwody peryferyjne, pamięć i obwód sterujący panelu operatora”.

Do instalacji: „Do zainstalowania tej płyty wewnątrz sterownika potrzebna jest płyta montażowa z 2 gniazdami: A05B-2400-C060 lub płyta montażowa z 4 gniazdami: A05B-2400-C061.”

A16B-3200-0523 pełni analogiczną funkcję dla swojej specyficznej platformy sterownika robota — przechowuje programy, zarządza konfiguracją i koordynuje pozycjonowanie serwomechanizmu, a wszystko to jest zintegrowane w strukturze klatki karty płyty montażowej.

Scenariusze zastosowań

Usterka płyty głównej sterownika robota:W sterowniku robota FANUC pojawia się usterka systemowa przypisywana A16B-3200-0523. Płyta jest wymieniana po wykonaniu kopii zapasowej programu. Działanie robota zostało przywrócone.

Regeneracja sterownika:Zakład produkcyjny dokonujący remontu sterownika robota FANUC wymienia A16B-3200-0523 w ramach wymiany elektroniki.

Często zadawane pytania

P1: Jak sprawdzić, czy płyta A16B-3200-0523 jest właściwa dla mojego sterownika robota?

Przeczytaj numer części z etykiety zainstalowanej płytki. Jeśli widnieje na nim napis A16B-3200-0523, jest to potwierdzony zamiennik. Odsyłacz do listy części zamiennych w odpowiedniej instrukcji konserwacji robota FANUC.

P2: Czy przed wymianą A16B-3200-0523 należy utworzyć kopię zapasową programów robotów?

Tak – jeśli płytą główną jest A16B-3200-0523. Przed wymianą należy utworzyć kopię zapasową wszystkich programów robotów i zmiennych systemowych. Dzięki transferowi nienaruszonego modułu pamięci dane zostają zachowane. Zawsze wykonuj pełną kopię zapasową przed jakąkolwiek konserwacją płyty głównej.

P3: Jaka płyta montażowa jest potrzebna do zainstalowania A16B-3200-0523?

W oparciu o wzór potwierdzony dla sąsiednich głównych płytek drukowanych robota A16B-3200: zespoły płyty montażowej A05B-2400-C060 (2-gniazdo) lub A05B-2400-C061 (4-gniazdo) są używane do instalowania płyt głównych robota serii A16B-3200. Potwierdź w dokumentacji instalacyjnej konkretnego sterownika.

P4: Czy A16B-3200-0523 jest przeznaczony wyłącznie dla robotów, czy także dla systemów CNC?

Seria 052x serii A16B-3200 mieści się pomiędzy potwierdzonymi głównymi płytkami PCB sterownika robota (0412, 0600). To umiejscowienie sugeruje powinowactwo sterownika robota do A16B-3200-0523. Potwierdź w dokumentacji systemu hosta.
