FANUC A16B-3200-0610 | 6-osiowa płyta sterująca serwonapędu — do wzmacniacza serwo A06B-6107, sterowników robotów R-J3iC i R-30iA, interfejs FSSB, pochodzenie Japonia

Przegląd

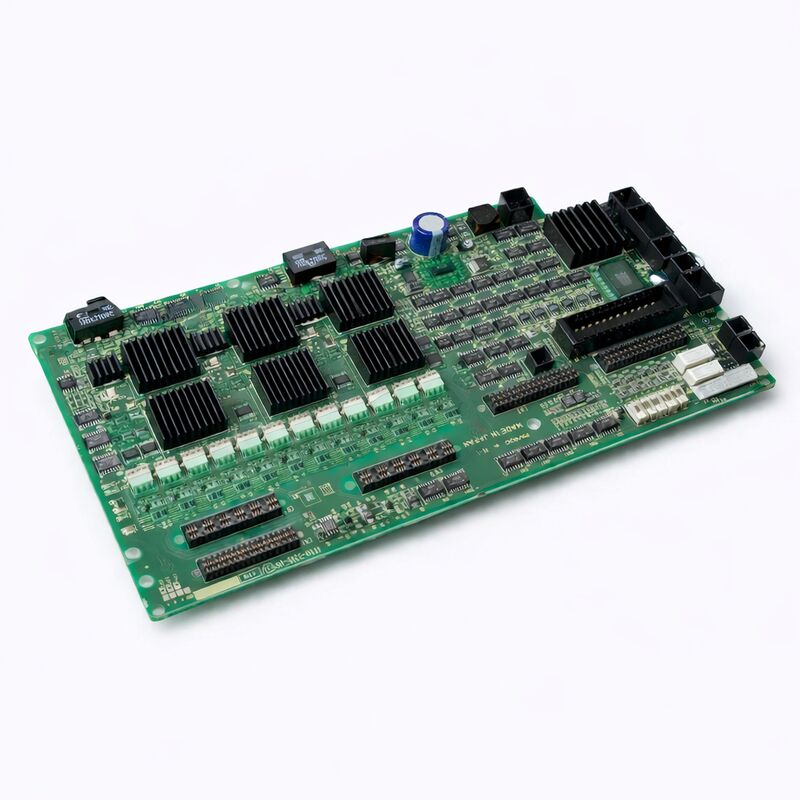

Płyta FANUC A16B-3200-0610 stanowi warstwę sterowania wzmacniacza serwo A06B-6107 — zintegrowanego 6-osiowego wzmacniacza serwo FANUC dla generacji robotów R-J3iC i R-30iA.

W fizycznej obudowie wzmacniacza A06B-6107 współpracują ze sobą dwa rodzaje płytek drukowanych: płyty mocy (A20B-2101-0224 i A20B-2101-0234/0221/0230, w zależności od konkretnego wariantu serii H), które obsługują przełączanie IGBT o wysokim prądzie i prostowanie magistrali DC, oraz płyta sterująca A16B-3200-0610, która zapewnia całą inteligencję cyfrową — wykonanie algorytmu serwo, komunikację FSSB, monitorowanie błędów i diagnostykę LED.

Nazwa „płyta sterująca” jest fizycznie i funkcjonalnie trafna: w układzie fizycznym wzmacniacza A06B-6107, płyta A16B-3200-0610 jest zamontowana na płytach mocy, dostępna z przodu jednostki wzmacniacza.

Takie mocowanie z dostępem od przodu jest ważną cechą serwisową w konstrukcji napędów robotów FANUC — do płyty sterującej, która jest częściej serwisowanym elementem, można uzyskać dostęp bez demontażu całego wzmacniacza lub naruszania okablowania sekcji mocy.

Zrozumienie, dlaczego jedna płyta sterująca obsługuje wszystkie sześć osi, wymaga zrozumienia filozofii projektowania A06B-6107. Zamiast dostarczać sześć oddzielnych kart wzmacniaczy (po jednej na każdy przegub), FANUC zaprojektował A06B-6107 jako zintegrowaną jednostkę, w której pojedyncza sekcja mocy współdzieli wyprostowaną magistralę DC między sześć napędów osi, a pojedyncza płyta sterująca jednocześnie zarządza pętlami prądowymi i komunikacją FSSB wszystkich sześciu osi.

Ta integracja zmniejsza ogólny rozmiar wzmacniacza, upraszcza okablowanie między szafą napędową a sterownikiem robota i koncentruje konserwację na mniejszej liczbie wyraźnie serwisowalnych komponentów.

Kluczowe specyfikacje

A06B-6107 w systemie robotów R-30iA — kontekst architektoniczny

W szafie sterownika R-30iA, 6-osiowy wzmacniacz serwo A06B-6107 jest kluczowym elementem.

Kompaktowa sekcja napędowa R-30iA została zaprojektowana tak, aby zmieścić się w samej obudowie sterownika robota — w przeciwieństwie do wcześniejszych generacji robotów, gdzie jednostka napędowa była dużą, oddzielną szafą, zintegrowana konstrukcja R-30iA umieszcza wzmacniacz serwo, główną płytę PCB, płytę bezpieczeństwa i zasilacz w jednej jednostce sterującej, którą można zamontować blisko podstawy robota lub na niej.

Przepływ sygnału od programu robota do ruchu robota przechodzi przez A16B-3200-0610 w następujący sposób: główna płyta CPU sterownika robota (A16B-3200-0600 lub podobny wariant) wysyła polecenia pozycji przegubów i polecenia prędkości dla wszystkich sześciu osi za pośrednictwem łącza światłowodowego FSSB.

Płyta A16B-3200-0610 odbiera te polecenia, dekoduje je z protokołu szeregowego FSSB i generuje odpowiednie odniesienia prądowe dla każdej z sześciu pętli sterowania prądem osi. Jednocześnie odbiera sprzężenie zwrotne z enkoderów od sześciu serwomotorów przegubów za pośrednictwem złączy sprzężenia zwrotnego wzmacniacza serwo, zamyka pętle prędkości i pozycji dla każdej osi oraz wyprowadza sygnały sterujące bramką PWM do tranzystorów IGBT płyt mocy, które faktycznie przełączają prąd silnika.

Cały ten cykl sterowania — odbiór poleceń, przetwarzanie sprzężenia zwrotnego, zamknięcie pętli, wyjście sterowania bramką — powtarza się co 250µs (przy częstotliwości PWM 4kHz) dla wszystkich sześciu osi jednocześnie. Procesor płyty sterującej obsługuje to obciążenie obliczeniowe bez przerw przez cały okres eksploatacji robota, który w typowych zastosowaniach spawalniczych i manipulacyjnych może pracować w trybie trzyzmianowym przez 10–20 lat.

FSSB — dlaczego światłowód do komunikacji serwo robotów

Wybór światłowodu FSSB zamiast kabla miedzianego do komunikacji między sterownikiem a płytą sterującą wzmacniacza serwo jest celowy i znaczący.

Szafy robotów FANUC zawierają znaczące źródła zakłóceń elektromagnetycznych: tranzystory IGBT wzmacniacza serwo przełączające z częstotliwością 4kHz z szybkimi czasami narastania, impulsy rozładowania obwodu regeneracyjnego i przełączanie przekaźników 24VDC dla wejść/wyjść maszyny.

Każdy miedziany kabel sygnałowy biegnący w pobliżu tych źródeł odbiera zakłócenia, które przy rozdzielczości czasowej mikrosekundowej wymaganej przez pętlę serwo, mogą uszkodzić dane.

Kable światłowodowe są z natury odporne na zakłócenia elektromagnetyczne — światło nie doświadcza tego samego sprzężenia indukcyjnego i przesłuchu pojemnościowego, które dotykają przewodników miedzianych w środowiskach o wysokim poziomie szumów.

Kabel światłowodowy FSSB między główną płytą sterownika a A16B-3200-0610 przesyła deterministyczne, wolne od błędów dane cyfrowe, niezależnie od tego, co dzieje się w sekcji mocy wzmacniacza serwo zaledwie centymetry dalej.

Dlatego awarie połączenia FSSB spowodowane uszkodzonymi kablami światłowodowymi generują natychmiastowe, spójne kody alarmowe FSSB, a nie sporadyczne, niewyjaśnione błędy serwo.

Diagnozowanie usterek A16B-3200-0610 w porównaniu do usterek płyt mocy

A06B-6107 zawiera zarówno płytę sterującą A16B-3200-0610, jak i płyty obwodów mocy. Gdy wystąpi alarm osi robota, rozróżnienie między usterką płyty sterującej a usterką płyty mocy wymaga zrozumienia sygnatur awarii każdej z płyt:

Awarie płyty sterującej zazwyczaj wpływają na wiele osi jednocześnie (ponieważ jedna płyta steruje wszystkimi sześcioma) lub wpływają na całą komunikację FSSB, objawiając się jako alarmy serwo wszystkich osi podczas uruchamiania, a nie alarmy pojedynczych osi podczas pracy.

Układ LED na przedniej części A16B-3200-0610 wyświetla kody alarmowe systemu, gdy autodiagnostyka płyty wykryje usterkę.

Awarie płyty mocy zazwyczaj objawiają się jako alarmy pojedynczych osi lub par osi (ponieważ sekcja mocy jest czasami zorganizowana w konfiguracjach parami), często z kodami alarmowymi wskazującymi na przetężenie, alarm IPM lub awarię magistrali DC na określonych osiach.

Dioda LED lub wskaźnik specyficzny dla płyty dla danej osi pokazuje alarm.

Obecność wielu alarmów wszystkich osi podczas uruchamiania, w połączeniu z brakiem nawiązania połączenia FSSB, silnie wskazuje na A16B-3200-0610.

Alarm IPM pojedynczej osi podczas określonego ruchu (szczególnie takiego, który obejmuje szybkie przyspieszenie mocno obciążonego przegubu) wskazuje na sekcję mocy.

Często zadawane pytania

P1: Czy płytę sterującą A16B-3200-0610 można wymienić bez wymiany płyt mocy?

Tak. Płyta A16B-3200-0610 jest fizycznie oddzielną płytą od płyt obwodów mocy wewnątrz wzmacniacza A06B-6107, a oba typy można wymieniać niezależnie. W praktyce, gdy awarii ulegnie płyta sterująca, płyty mocy są zazwyczaj sprawdzane, ale nie są automatycznie wymieniane.

Odwrotnie, gdy awarii ulegnie płyta mocy (np. awaria modułu IPM), płyta sterująca A16B-3200-0610 jest zazwyczaj zachowywana, chyba że awaria zasilania uszkodziła również płytę sterującą w wyniku zdarzenia napięciowego.

Dostęp do płyty sterującej w A06B-6107 odbywa się zgodnie z procedurą demontażu producenta opisaną w instrukcji serwisowej R-30iA.

P2: Po wymianie A16B-3200-0610, czy programy robota i dane kalibracyjne muszą zostać ponownie załadowane?

Płyta sterująca A16B-3200-0610 nie przechowuje programów robota, danych masteringowych ani danych konfiguracyjnych — są one przechowywane na głównej płycie sterownika robota (konkretnie w modułach SRAM i FROM).

Wymiana płyty sterującej wzmacniacza serwo nie wpływa na żadne dane przechowywane w sterowniku.

Jednak po włączeniu zasilania robota po wymianie wzmacniacza, należy zweryfikować mastering robota (absolutne pozycje referencyjne enkoderów dla każdego przegubu) — chociaż same dane nie są utracone, jakiekolwiek zakłócenie połączenia baterii enkodera absolutnego podczas serwisu wzmacniacza może wpłynąć na dane masteringowe.

Potwierdź dokładność robota za pomocą programu testowego przed powrotem do produkcji.

P3: A06B-6107 generuje alarm „SRVO-047 Błąd prędkości silnika serwo” na wielu osiach jednocześnie. Czy to potwierdza awarię A16B-3200-0610?

SRVO-047 na wielu osiach jednocześnie jest zgodny z awarią komunikacji FSSB — główna płyta sterownika nie może zsynchronizować wymiany danych poleceń prędkości z płytą sterującą wzmacniacza serwo.

Ten alarm wskazuje na połączenie FSSB (kabel światłowodowy, złącza), obwód odbiornika FSSB płyty A16B-3200-0610 lub obwód nadajnika FSSB głównej płyty sterownika.

Przed wymianą A16B-3200-0610 należy sprawdzić i wyczyścić złącza kabla światłowodowego FSSB oraz upewnić się, że kabel nie jest zgięty pod promieniem mniejszym niż określony minimalny promień zgięcia.

 Uszkodzony kabel światłowodowy jest częstszy niż awaria płyty i kosztuje znacznie mniej do wymiany.

P4: Jakie jest przewidywane życie serwisowe A16B-3200-0610 w produkcyjnym robocie spawalniczym?

Nie ma jednej odpowiedzi — żywotność zależy w dużej mierze od środowiska pracy (temperatura otoczenia, poziom zanieczyszczenia, narażenie na wibracje), jakości chłodzenia szafy (niewystarczające chłodzenie jest najczęstszym przyspieszaczem starzenia się komponentów elektronicznych) i tego, czy wystąpiły jakieś zdarzenia napięciowe (przepięcia, awarie rozładowania magistrali wzmacniacza). W czystych, kontrolowanych temperaturowo środowiskach z odpowiednim chłodzeniem szafy i bez zdarzeń zasilania, płyty A16B-3200-0610 działają rutynowo przez 15–20 lat bez awarii.

W gorących, zanieczyszczonych środowiskach o zmiennej jakości zasilania, awarie po 7–10 latach nie są rzadkością.

Konserwacja zapobiegawcza, w tym czyszczenie szafy, inspekcja wentylatorów chłodzących i wymiana kondensatorów po 10 latach, znacznie wydłuża żywotność komponentów.

P5: Jak prawidłowo pozyskać A16B-3200-0610, aby zapewnić kompatybilność z konkretnym wariantem A06B-6107?

Wzmacniacz serwo A06B-6107 występuje w wielu wariantach serii H (H001, H002, H007 i inne), każdy skonfigurowany dla różnych modeli robotów z różnymi rozmiarami i mocami silników.

Płyta sterująca A16B-3200-0610 jest wspólną płytą sterującą dla tych wariantów, a różnice między wariantami wynikają z różnych specyfikacji płyt obwodów mocy.

Numer części A16B-3200-0610 jest wystarczający do zamówienia odpowiedniej płyty sterującej — dodatkowa specyfikacja wariantu serii H nie jest potrzebna dla samej płyty sterującej.

Przed złożeniem zamówienia należy sprawdzić numer części na etykiecie zainstalowanej płyty.
