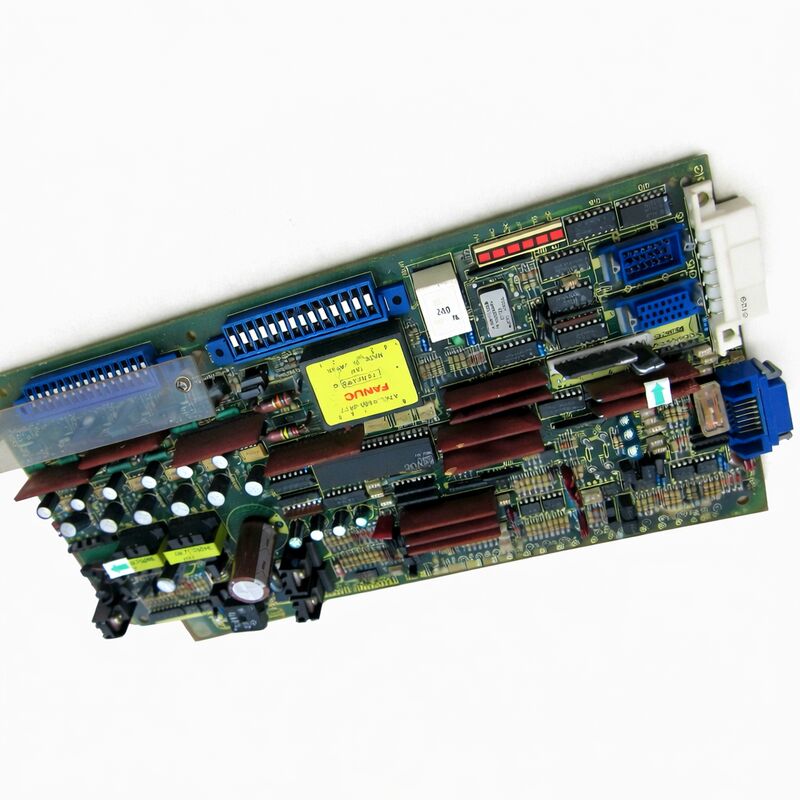

FANUC A20B-1000-0560 | 6050 Jednoosiowy Analogowy Serwo-napęd AC PCB — Rev E / F, Silniki Serwo AC Model 0–30

Numer części: A20B-1000-0560

Producent: FANUC Corporation (Japonia)

Typ produktu: Jednoosiowy Analogowy Serwo-napęd AC PCB (VCU)

Seria płyty: A20B-1000

Rodzina napędów: Seria A06B-6050 (Analogowe Jednostki Sterowania Prędkością AC)

Przegląd

A20B-1000-0560 to płyta sterująca PCB dla jednoosiowych analogowych serwo-napędów AC FANUC z serii 6050 — karta Velocity Control Unit (VCU), która znajduje się w otwartej obudowie napędu 6050 z anodowanego aluminium i obsługuje wszystkie procesy sterowania serwo.

Reprezentuje pierwszą generację elektroniki serwo-napędów AC firmy FANUC, wprowadzoną wraz z kultowymi silnikami serwo AC z czerwonymi nasadkami, które zaczęły zastępować systemy serwo DC w obrabiarkach w latach 80.

Termin "VCU" — Velocity Control Unit — opisuje architekturę sterowania, którą wykorzystują te napędy. Sterownik CNC wysyła analogowy sygnał polecenia prędkości ±10V do napędu. A20B-1000-0560 odbiera to polecenie, porównuje je z rzeczywistą prędkością silnika uzyskaną z informacji zwrotnej z tachometru i dostosowuje prąd wyjściowy do silnika, aby zamknąć pętlę prędkości.

Jest to w pełni analogowy schemat sterowania, zasadniczo różniący się od cyfrowego sterowania szeregowego wprowadzonego w późniejszych generacjach napędów.

Architektura analogowa jest prosta i wytrzymała — napęd nie wymaga aktualizacji oprogramowania układowego ani konfiguracji parametrów szeregowych, a jego działanie jest w całości określone przez sprzęt.

A20B-1000-0560 obejmuje pełny zakres serii napędów 6050 — od najmniejszych modeli napędzających silniki serwo AC Model 0 i Model 5, aż po duże napędy H104 zasilające silniki Model 20S i Model 30.

To szerokie pokrycie z jednego numeru części płyty odzwierciedla wspólną analogową architekturę sterowania, którą dzielą wszystkie jednoosiowe napędy 6050.

Kluczowe specyfikacje

Rodzina napędów 6050 i generacja serwo AC z czerwoną nasadką

Napędy serii A06B-6050 były pierwszą masowo produkowaną rodziną serwo-napędów AC firmy FANUC — produktem, który wprowadził technologię serwo AC na skalę w obrabiarkach. Przed nimi dominowały systemy serwo DC (serie 6042 i 6044).

Seria 6050 to zmieniła. Bezszczotkowa konstrukcja silnika serwo AC wyeliminowała wymagające konserwacji szczotki i komutator silnika DC, a silnik AC można było łatwiej uszczelnić przed chłodziwem i wiórami, co czyniło go znacznie bardziej odpowiednim do środowisk obrabiarek.

Napędy, w których znajdował się A20B-1000-0560, można rozpoznać po ich anodowanej metalowej konstrukcji ramy — otwartej konstrukcji z kartą sterującą zamontowaną widocznie na górze i zespołem tranzystorów mocy poniżej.

Silniki z "czerwoną nasadką", które napędzały, wzięły swoją nieformalną nazwę od charakterystycznych czerwonych nasadek na pierwszej generacji silników serwo AC firmy FANUC.

Maszyny z połowy lat 80. do połowy lat 90. były wyposażane w te systemy w dużych ilościach — centra tokarskie, centra obróbcze, szlifierki i roboty w całej branży.

Poziomy rewizji — dlaczego są ważne

A20B-1000-0560 istnieje w wielu poziomach rewizji sprzętowej, oznaczonych sufiksami literowymi (E, F) i kodami alfanumerycznymi.

Te rewizje nie są drobnymi zmianami kosmetycznymi. Mogą obejmować różnice w wartościach komponentów, modyfikacje obwodów wpływające na zachowanie pętli sterowania i modyfikacje sprzętowe rozwiązujące konkretne problemy z kompatybilnością z określonymi kombinacjami silników lub sterowników.

Niewłaściwa rewizja w napędzie może powodować oscylacje, niestabilność lub natychmiastowe alarmy serwo.

Rewizje postępują od wcześniejszych do późniejszych — późniejsze rewizje zazwyczaj zastępują wcześniejsze i mogą być używane zamiast wcześniejszych rewizji w niektórych konfiguracjach napędów. Ogólną zasadą jest, że rewizja tego samego lub późniejsza zazwyczaj może zastąpić określoną rewizję, ale znacznie wcześniejsza rewizja nie powinna być zastępowana późniejszą bez weryfikacji.

Konkretna rewizja wymagana dla danego zespołu napędowego jest określana przez to, co zostało pierwotnie zainstalowane — sprawdź oznaczenie rewizji na etykiecie oryginalnej płyty przed zamówieniem zamiennika.

Objawy awarii i rola płyty sterującej PCB

W dwupłytkowej architekturze napędu 6050 sekcja mocy obsługuje przełączanie wysokiego napięcia, a karta sterująca obsługuje wszystkie przetwarzanie sygnałów. Gdy napęd ulegnie awarii, zidentyfikowanie, która sekcja jest uszkodzona, kieruje podejście naprawcze.

Awarie karty sterującej zazwyczaj powodują objawy związane ze sterowaniem — oscylacje silnika, niemożność osiągnięcia poleconej prędkości, błędy sprzężenia zwrotnego prędkości lub kody alarmowe napędu związane ze ścieżką sygnału sterującego.

Awarie sekcji mocy powodują objawy związane z mocą — alarmy nadprądowe, awarie tranzystorów lub brak faz wyjściowych.

Awarię karty sterującej można czasami zidentyfikować, zastępując ją znaną dobrą kartą w napędzie z podłączonym oryginalnym silnikiem.

Jeśli objaw ustąpi po zastosowaniu karty zamiennej, oryginalna karta sterująca jest uznawana za uszkodzoną.

Ten test zamienny jest najbardziej definitywnym krokiem diagnostycznym.

Często zadawane pytania

P1: Silnik napędu 6050 stale oscyluje przy niskiej prędkości i wydaje charakterystyczny brzęczący dźwięk. Tranzystory mocy zostały potwierdzone jako sprawne. Czy A20B-1000-0560 jest prawdopodobną przyczyną?

Niskopoziomowe oscylacje i niestabilność w analogowym napędzie VCU to klasyczny błąd pętli sterowania. Wskazuje to, że wzmocnienie pętli prędkości jest albo zbyt wysokie — powodując niestabilność — albo że komponent w przetwarzaniu sprzężenia zwrotnego karty sterującej uległ dryftowi.

Starzenie się kondensatorów w filtrze sprzężenia zwrotnego tachometru lub w obwodzie integratora błędu jest typowym winowajcą. Po potwierdzeniu sprawności sekcji mocy, karta sterująca jest kolejnym punktem dochodzenia.

Jeśli dostępny jest przetestowany zamiennik, jego zastosowanie potwierdzi, czy karta jest źródłem problemu.

P2: Dioda LED alarmu napędu jest zapalona, ale nie jest widoczny żaden konkretny kod alarmowy. Silnik nie obraca się. Co należy sprawdzić na A20B-1000-0560?

Zapalona dioda LED alarmu bez obrotu silnika oznacza, że napęd wykrył stan awarii i zablokował swoje wyjście.

Na karcie sterującej 6050 sprawdź, czy nie ma widocznych oznak awarii żadnych komponentów — spalonych elementów, uszkodzonych kondensatorów lub ewidentnie uszkodzonych tranzystorów na samej karcie.

Sprawdź napięcie polecenia prędkości z CNC — jeśli CNC nie dostarcza prawidłowego sygnału polecenia, napęd może nie reagować.

Zweryfikuj, czy sygnał sprzężenia zwrotnego tachometru z silnika dociera do karty.

Systematyczne izolowanie, czy awaria leży w wejściu polecenia, ścieżce sprzężenia zwrotnego, czy w wewnętrznym przetwarzaniu karty, zawęża diagnozę.

P3: Dostępny zamiennik A20B-1000-0560 to Rev E, ale oryginał był Rev F. Czy można użyć Rev E?

Rev E jest wcześniejszą rewizją niż Rev F. Użycie wcześniejszej rewizji, gdy określono późniejszą, grozi wprowadzeniem problemu z kompatybilnością, który późniejsza rewizja została specjalnie wydana w celu rozwiązania.

Tego typu zamiennik należy stosować z ostrożnością. Zweryfikuj, czy konkretne różnice między Rev E i Rev F dla tego modelu napędu nie wpływają na używaną kombinację silnika i obciążenia.

W pilnych sytuacjach wcześniejsza rewizja może działać akceptowalnie, ale preferowane jest zawsze dopasowanie lub przekroczenie pierwotnie określonej rewizji.

P4: Napęd 6050 działał poprawnie, ale był przechowywany przez pięć lat. Po ponownym zainstalowaniu natychmiast pojawia się alarm pętli prędkości. Silnik jest sprawny. Co mogło się zmienić?

Przechowywanie przez kilka lat powoduje degradację kondensatorów elektrolitycznych na karcie sterującej. Po ponownym podłączeniu zasilania po długim przechowywaniu, kondensatory, które straciły pojemność lub rozwinęły wysoki prąd upływu, mogą powodować niestabilność pętli prędkości lub stany alarmowe.

Formowanie kondensatorów poprzez stopniowe zwiększanie napięcia zasilania przez kilka godzin może odzyskać część pojemności.

Jednak w wielu przypadkach odnowienie — wymiana wszystkich kondensatorów elektrolitycznych na karcie sterującej na nowe części — jest niezawodnym rozwiązaniem dla napędu wracającego do służby po długim przechowywaniu.

P5: Wiele osi w tej samej maszynie używa tego samego napędu serii A06B-6050, każdy z A20B-1000-0560. Czy wszystkie karty należy wymieniać jednocześnie, jeśli jedna ulegnie awarii?

Jednoczesna wymiana wszystkich kart jest rzadko konieczna i jest nieefektywna ekonomicznie. Każda karta starzeje się zgodnie z własnym cyklem pracy.

Karta na mocno obciążonej osi może być bliska końca okresu użytkowania, podczas gdy karta na lekko obciążonej osi jest w pełni sprawna.

Wymień uszkodzoną kartę i monitoruj pozostałe. Jeśli maszyna pracuje z bardzo dużym cyklem pracy, a napędy zostały zainstalowane w tym samym czasie, można rozważyć proaktywne odnowienie pozostałych kart — wymianę kondensatorów elektrolitycznych — zanim pojawią się objawy, ale całkowita wymiana sprawnych kart nie jest rutynowo konieczna.
