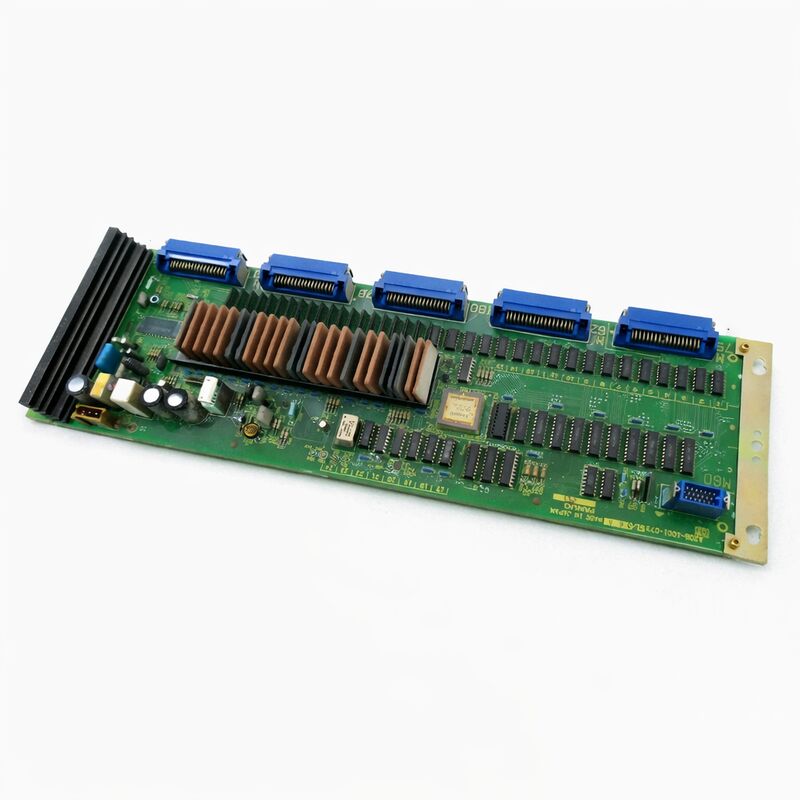

FANUC A20B-1001-0730 A20B10010730 Kartka zarządu A2OB-1OO1-O73O

FANUC A20B-1001-0730 104/72 PCB We/Wy dla sterowania CNC

FANUC A20B-1001-0730 to płyta sterująca po stronie We/Wy, używana tam, gdzie maszyna wymaga zdefiniowanej struktury wejść i wyjść cyfrowych w szafie sterowniczej CNC.

Ten model jest powszechnie identyfikowany jako PCB We/Wy 104/72, opisywany również jako I/O B1 i powiązany z obsługą PMC-M We/Wy.

W praktycznym użyciu należy do warstwy interfejsu sygnału maszyny, a nie do sekcji CPU, wyświetlacza czy serwo.

To, co czyni tę płytę użyteczną, to jej przejrzysty profil sygnałowy. Oznaczenie 104/72 nadaje jej specyficzną rolę w systemach wymagających dokładnie takiej liczby We/Wy, a niektóre odniesienia do sterowania umieszczają ją również w większych konfiguracjach FANUC 0M lub 0T jako dodatkową płytę We/Wy.

To czyni ją rozsądnym wyborem do wymiany płyt na płytę, gdy istniejące sterowanie już wykorzystuje ten sam układ We/Wy.

Kluczowe dane produktu

Scenariusze zastosowania

A20B-1001-0730 jest zazwyczaj używany w systemach CNC wymagających dedykowanej struktury 104 wejść / 72 wyjść We/Wy do wymiany sygnałów sterujących i po stronie maszyny.

Nadaje się do naprawy We/Wy na poziomie szafy sterowniczej, wymiany uszkodzonej płyty We/Wy w sterowaniach serii FANUC 0 oraz prac renowacyjnych, gdzie oryginalna liczba sygnałów i układ interfejsu muszą pozostać niezmienione.

Pasuje również do maszyn, w których zainstalowane sterowanie już wykorzystuje tę płytę jako dodatkową warstwę We/Wy w większych konfiguracjach 0M lub 0T.

W takich sytuacjach płyta nie jest używana jako ogólna zapasowa płyta PCB, ale jako zdefiniowana płyta interfejsu sygnałowego, która musi ściśle pasować do istniejącej architektury sterowania.

Dlaczego warto wybrać ten produkt

Ten model jest dobrym wyborem, gdy maszyna już polega na płycie We/Wy 104/72, a wymiana musi zachować oryginalną strukturę sygnałową.

Płytę tę łatwiej jest dokładnie dopasować niż ogólną płytę PCB CNC, ponieważ jej rola jest powiązana ze specyficzną pojemnością We/Wy i specyficznym miejscem w układzie sterowania.

FAQ

P1. Jaki typ płyty to A20B-1001-0730?
Jest to PCB We/Wy 104/72, znana również jako I/O B1. Należy do sekcji We/Wy maszyny sterowania CNC i jest powiązana z obsługą sygnałów po stronie PMC, a nie z kontrolą CPU lub serwo.

P2. Co robi ta płyta w systemie?
Jej rolą jest zarządzanie cyfrowymi sygnałami wejściowymi i wyjściowymi po stronie maszyny. W praktycznej architekturze sterowania działa jako warstwa interfejsu We/Wy między sterowaniem a podłączonymi sygnałami terenowymi.

P3. Co należy sprawdzić przy wyborze A20B-1001-0730?
Kluczowe sprawdzenia to dokładny numer części, format We/Wy 104/72 oraz czy zainstalowane sterowanie już wykorzystuje tę rodzinę płyt w tej samej pozycji. Jeśli sterowanie jest częścią większej konfiguracji 0M lub 0T, przed wymianą należy również sprawdzić istniejący układ szafy sterowniczej.

P4. Jak należy rozumieć specyfikację “104/72”?
Określa ona pojemność We/Wy płyty. Jest to jeden z najważniejszych punktów dopasowania, ponieważ płyty z tej samej rodziny mogą się różnić liczbą sygnałów i rolą w zastosowaniu.

Wymiana powinna pasować do zainstalowanej struktury We/Wy, a nie tylko do rodziny serii.

P5. Jak diagnozować usterki przed wymianą tej płyty?
Zacznij od rozdzielenia usterek okablowania terenowego od usterek We/Wy na poziomie płyty. Jeśli wiele wejść lub wyjść ulega awarii w sposób powiązany z zakresem We/Wy płyty, a zewnętrzne okablowanie i urządzenia po stronie zacisków są stabilne, płyta We/Wy staje się bardziej prawdopodobnym punktem awarii.
