FANUC A20B-1004-0070 | PCB enkodera silnika wrzeciona typu CZ — informacja zwrotna o prędkości / orientacja impulsu Z

Numer części: A20B-1004-0070

Producent: FANUC Corporation (Japonia)

Typ produktu: PCB enkodera silnika wrzeciona — typ CZ

Sygnał C i sygnał Z — co każdy robi

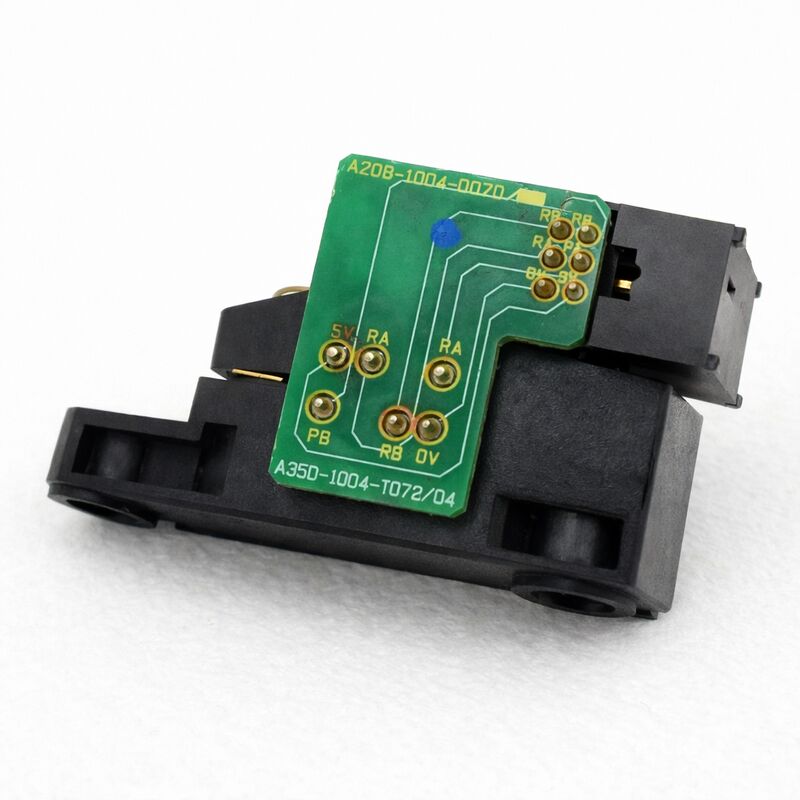

A20B-1004-0070 to płytka drukowana enkodera wrzeciona typu CZ — płytka wewnątrz obudowy silnika wrzeciona, która odczytuje obracający się zespół enkodera i generuje dwa odrębne sygnały sprzężenia zwrotnego dla systemu napędu wrzeciona.

Sygnał C (informacja zwrotna o prędkości): Dostarcza wzmacniaczowi wrzeciona rzeczywistą prędkość obrotową silnika. Wzmacniacz porównuje ją stale z zadaną prędkością i dostosowuje prąd wyjściowy, aby skompensować zmiany obciążenia podczas cięcia. Bez prawidłowego sygnału C regulacja prędkości załamuje się, a napęd nie może utrzymać zaprogramowanej prędkości obrotowej.

Sygnał Z (referencja orientacji): Generuje jeden impuls na pełny obrót wału. CNC wykorzystuje ten impuls jako referencję kątową podczas wykonywania orientacji wrzeciona — funkcji M19, która zatrzymuje wrzeciono pod precyzyjnym kątem w celu automatycznej wymiany narzędzia. Sygnał Z jest potrzebny tylko do orientacji, a nie do ciągłego cięcia, dlatego uszkodzona ścieżka sygnału Z powoduje specyficzny objaw: normalna prędkość wrzeciona podczas cięcia, ale błąd M19 za każdym razem.

Ten objaw — awaria orientacji, prawidłowe cięcie — wskazuje bezpośrednio na ścieżkę sygnału Z i pomaga zidentyfikować płytkę drukowaną enkodera jako prawdopodobną usterkę.

Płytka drukowana i wirnik to dwie oddzielne części

A20B-1004-0070 to elektroniczna część zespołu enkodera. Wirnik — element mechaniczny, który obraca się wraz z wałem silnika i przechodzi przed elementami czujnikowymi płytki drukowanej — jest osobnym elementem z własnym numerem części FANUC. Wymieniając płytkę drukowaną, można ponownie użyć oryginalnego wirnika, jeśli nie jest uszkodzony.

Po kolizji wrzeciona wirnik mógł się przesunąć lub pęknąć, nawet jeśli wizualnie wygląda na nienaruszony — przesunięty wirnik zmienia szczelinę powietrzną między elementami czujnikowymi a powierzchnią wirnika, generując słabe lub niestabilne sygnały z w pełni sprawnej nowej płytki drukowanej. Zawsze sprawdzaj wirnik i potwierdzaj prawidłową szczelinę powietrzną po każdej wymianie enkodera związanej z kolizją.

Kluczowe specyfikacje

FAQ

P1: Orientacja wrzeciona (M19) zawsze powoduje błąd, ale cięcie z prędkością jest normalne. Czy A20B-1004-0070 jest przyczyną?

Ten objaw konkretnie wskazuje na ścieżkę sygnału Z — impuls raz na obrót używany do orientacji. Zweryfikuj sygnał Z na złączu enkodera za pomocą oscyloskopu podczas obracania wału. Czysty pojedynczy impuls na obrót potwierdza obecność sygnału. Brak lub bardzo słaby impuls Z przy potwierdzonej prawidłowej szczelinie powietrznej wskazuje na awarię płytki drukowanej. Jeśli impuls Z jest obecny, ale orientacja nadal zawodzi, sprawdź ustawienia parametrów orientacji wrzeciona w CNC przed wymianą płytki.

P2: Silnik wrzeciona uległ kolizji. Płytka drukowana enkodera wygląda na nieuszkodzoną, ale pojawiają się błędy pozycji. Co należy sprawdzić?

Po kolizji wirnik mógł fizycznie przesunąć się na wale lub zostać uszkodzony bez widocznych pęknięć. Przesunięty wirnik zwęża lub zniekształca szczelinę powietrzną między nim a elementami czujnikowymi płytki drukowanej, generując słabe lub niestabilne sygnały niezależnie od stanu płytki drukowanej. Zdejmij osłonę enkodera, sprawdź wirnik i zweryfikuj, czy szczelina powietrzna spełnia specyfikację podaną w dokumentacji konserwacji silnika wrzeciona, przed wymianą płytki drukowanej.

P3: Czy A20B-1004-0070 można przetestować na stole poza silnikiem?

Nie jest możliwe praktyczne testowanie na stole. Płytka drukowana generuje sygnały tylko wtedy, gdy wirnik przechodzi przez jej elementy czujnikowe. Testowanie funkcjonalne wymaga zainstalowania płytki drukowanej w silniku z obracającym się wałem — albo w maszynie, albo na stanowisku testowym. Potwierdź sygnały C i Z na złączu enkodera podczas powolnego obracania wału.

P4: Po wymianie płytki drukowanej prędkość wrzeciona jest niestabilna pod obciążeniem cięcia, ale orientacja działa poprawnie.

Niestabilna prędkość pod obciążeniem z prawidłową orientacją wskazuje na problem z sygnałem C. Sygnał Z (orientacja) działa, ale informacja zwrotna o prędkości jest przerywana lub zaszumiona. Sprawdź kabel i złącze enkodera pod kątem przerywanego kontaktu. Zmierz amplitudę sygnału C na wejściu wzmacniacza — sygnał poniżej minimalnego progu wzmacniacza powoduje zawodną informację zwrotną o prędkości, nawet jeśli sygnał jest czysty na złączu płytki drukowanej.

P5: Obudowa enkodera jest zanieczyszczona płynem chłodzącym. Czy płytkę można wyczyścić i ponownie użyć?

Lekkie zanieczyszczenia powierzchni można usunąć za pomocą bezpiecznego dla elektroniki środka do czyszczenia styków. Jednak płyn chłodzący wewnątrz obudowy enkodera wskazuje na awarię uszczelnienia, która będzie się powtarzać. Zidentyfikuj i napraw uszkodzone uszczelnienie przed ponownym zainstalowaniem enkodera — płyn chłodzący na elementach czujnikowych pogarsza jakość sygnału, nawet bez fizycznego uszkodzenia płytki drukowanej. Zarówno czyszczenie, jak i naprawa uszczelnienia są potrzebne do niezawodnego długoterminowego działania.
