Użyte urządzenie FANUC A20B-1005-0110 A20B10050110 A2OB-1OO5-O11O

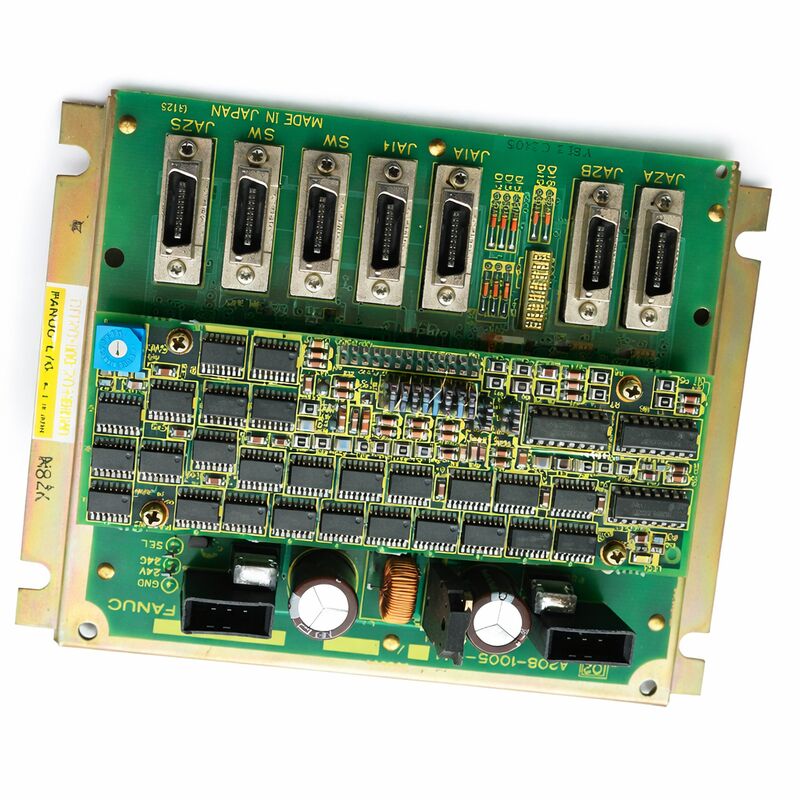

Płytka drukowana przełącznika wideo DPD/MDI FANUC A20B-1005-0110

Niektóre płytki FANUC można łatwo zidentyfikować po ich umiejscowieniu w maszynie: zasilanie, ruch, pamięć, I/O.

A20B-1005-0110 jest inne. Publiczne wykazy identyfikują ją jako płytka drukowana przełącznika wideo DPD/MDI, część serii A20B-1005.

To wyraźnie umieszcza ją po stronie wideo lub sygnału wyświetlacza sprzętu sterującego, gdzie głównym wymogiem jest dopasowanie ścieżki sygnału, a nie wymiana stopnia mocy.

W przypadku systemów sterowania, które nadal opierają się na oryginalnej architekturze wyświetlacza FANUC, płytka przełącznika wideo jest zazwyczaj wybierana na podstawie dokładnego numeru płytki i zainstalowanego układu interfejsu. Sama nazwa części silnie sugeruje rolę przełączania między sekcjami związanymi z wyświetlaczem DPD i MDI, więc jest to rodzaj płytki, którą należy dopasować kontekstem zastosowania, a nie tylko kształtem złącza lub rozmiarem płytki.

Przegląd techniczny

Rzeczywiste zastosowania

Płytka A20B-2001-0850 jest używana w systemach sterowania FANUC R-J2 Mate, gdzie płytka drukowana z 2 gniazdami jest wymagana do obsługi układu płytki sterownika. W praktyce jest ona zazwyczaj stosowana podczas naprawy szafy sterowniczej, wymiany płytki drukowanej lub odtwarzania istniejącego sterownika R-J2 Mate, gdy oryginalna struktura stelaża musi pozostać niezmieniona.

Płytka ta jest szczególnie istotna w zastosowaniach, w których oryginalne sterowanie wymaga zachowania tego samego formatu połączeń płyt, takich jak naprawa sterowników robotów, renowacja starszych sterowników FANUC i prace serwisowe przy zainstalowanych systemach R-J2 Mate.

Ponieważ jest to płytka drukowana tylna, a nie płytka procesora logicznego, jej rzeczywista wartość jest najwyższa, gdy celem jest zachowanie wyrównania gniazd i połączeń między płytkami wewnątrz sterownika.

FAQ

P1. Jaki to typ płytki A20B-1005-0110?
Jest to płytka drukowana przełącznika wideo DPD/MDI. Publiczne wykazy produktów używają tego dokładnego opisu, więc powinna być traktowana jako płytka ścieżki wyświetlacza, a nie płytka zasilająca, karta CPU lub moduł pamięci.

P2. Co robi ta płytka w systemie?
Na podstawie jej opublikowanej nazwy, ta płytka należy do ścieżki przełączania wideo sterowania. W praktyce jest przeznaczona do zarządzania lub routingu sygnałów związanych z wideo między stronami DPD i MDI interfejsu sterowania.

P3. Co należy sprawdzić przy wyborze A20B-1005-0110?
Główne sprawdzenia to dokładny numer części, zainstalowana konfiguracja wyświetlacza i czy sterowanie wykorzystuje ten sam układ przełączania wideo DPD/MDI.

Ponieważ opis publiczny jest bardzo specyficzny, najbezpieczniejsze dopasowanie opiera się na oryginalnej etykiecie płytki i zainstalowanej ścieżce sprzętu wyświetlacza.

P4. Jak należy rozumieć opis “Przełącznik wideo DPD/MDI”?
Należy go odczytywać jako podstawową tożsamość funkcjonalną płytki. “Przełącznik wideo” oznacza, że nie jest to tylko pasywna płytka drukowana, podczas gdy “DPD/MDI” wskazuje środowisko sygnałowe, do którego należy. Przy wyborze zamiennika te terminy mają większe znaczenie niż sam wygląd płytki.

P5. Co jest najważniejsze do potwierdzenia przed wymianą?
Przed wymianą należy potwierdzić pełny numer płytki, sekcję wyświetlacza, do której jest podłączona i czy pierwotny problem faktycznie leży w płytce przełącznika, a nie w monitorze, jednostce klawiatury/wyświetlacza lub ścieżce okablowania.

Ponieważ ten model znajduje się w łańcuchu wyświetlania, dokładna izolacja błędów ma znaczenie przed potraktowaniem przełącznika wideo jako uszkodzonej części.
