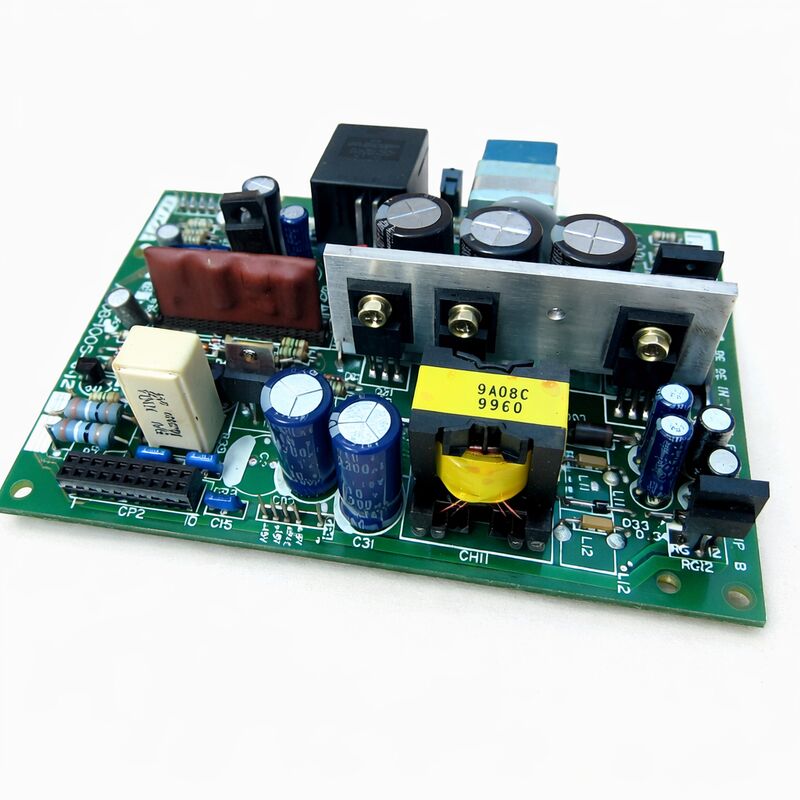

FANUC A20B-1005-0420∙ PCB zasilania ∙ Do kontrolerów CNC serii 16B / 18B / 21B / 210B, wejście 24VDC, typ C (16B/18B) / typ B (21B/210B), Japonia

Przegląd

W sprawieFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls, który reprezentuje okres w latach 90., kiedy FANUC CNC był dominującym wyborem w światowej produkcji obrabiarek.

Konstrukcja wejścia 24 VdC A20B-1005-0420 jest warta zrozumienia, ponieważ stanowi celową zmianę architektoniczną w stosunku do podejścia PSU stosowanego w wcześniejszych generacjach sterowników FANUC.

Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.

Podejście serii B przeniosło ten podstawowy etap zasilania z płyty zasilania sterownika CNC i na osobny,zewnętrzne źródło zasilania 24VDC .

Powody tej zmiany architektonicznej są praktyczne.FANUC uprościł płyta CNC A20B-1005-0420 musi obsłużyć tylko konwersję prądu stałego na prąd stały z dostarczanych 24V do niższych napięć regulowanych wymaganych przez obwody logiczne i analogowe CNC.

Płyty są mniejsze, wytwarzają mniej ciepła i dzięki temu są bardziej niezawodne.

Zasilanie 24 Vdc zasilające płytę jest zazwyczaj odizolowane od innych obwodów 24 Vdc maszyny (czujniki, żarówki,kontaktory) w celu zapobiegania łączeniu transientów włączających I/O maszyny do wewnętrznego zasilania CNC.

Główne specyfikacje

Architektura zasilania serii B jak pasuje A20B-1005-0420

W regeneracji urządzeń sterujących serii 18B i 21B FANUC zestaw zasilania składa się z dwóch warstw.Podstawową warstwą jest płyta I/O PSU ̇ większa płyta, która obsługuje interfejs między wejściem 24VDC, wewnętrznego szlaku zasilania CNC oraz obwodów I/O maszyny (moduły wejściowe, moduły wyjściowe, interfejs przekaźnika).

Powierzchnia górna, zamontowana bezpośrednio na pokładzie I / O PSU w układzie piggyback, jest A20B-1005-0420 ,pamięć, serwo interfejs i elektronika wyświetlania.

Dwuwarstwowy układ umożliwia oddzielenie płyt podczas wykrywania usterek. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), usterka jest zlokalizowana na górnej płytce A20B-1005-0420.

Odwrotnie, jeśli zarówno maszyna I/O, jak i logika CNC nie działają jednocześnie, usterka może być spowodowana zasilaniem całego zespołu 24VDC.

Wariant -0420 (typ C dla 16B/18B, typ B duża pojemność dla 21B) jest najcięższy z dwóch powszechnych wariantów dostarcza większą pojemność prądu niż jego brat,-0421 (który jest małą pojemnością typu B dla 21B, oraz typ C dla 18C/16C).

Maszyny z większą ilością I/O, większymi serwo-systemami lub wyższymi jednostkami wyświetlania mocy wymagają wariantu -0420 o większej pojemności.

Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.

Nieprawidłowe zasilanie  Objawy w kontekście 16B/18B/21B

Upadki zasilania w generacji CNC serii B występują z charakterystycznymi schematami, które doświadczeni inżynierowie obsługi technicznej rozpoznają:

CNC wydaje się martwy:Brak wyświetlacza, brak reakcji wentylatora z wentylatora CNC, brak aktywności LED na żadnej tablicy.

Wskazuje to na całkowitą awarię zasilania. Najpierw sprawdź zasilanie 24VDC na terminalu wejściowym, następnie sprawdź, czy bezpieczniki na płytach PSU nie są wybuchowe, a następnie podejrzej sam A20B-1005-0420.

CNC częściowo inicjalizuje się, a następnie zatrzymuje:CNC rozpoczyna uruchamianie LED na krótko świeci na głównej płycie, wyświetla ekran uruchamiania, a następnie zatrzymuje się i wyświetla alarm systemowy.

Sugeruje to źródło zasilania, które może być źródłem prądu o lekkim obciążeniu (w trakcie uruchamiania większości modułów, które nie są jeszcze aktywne), ale nie może utrzymać stabilnego napięcia pod pełnym obciążeniem.

Mierzyć szybę zasilającą o napięciu +5 V pod pełnym obciążeniem systemu szybę, która opada poniżej 4,75 V przy wszystkich aktywnych modułach, ale wyświetla 5.05V z CNC we wczesnej fazie uruchamiania potwierdza zasilanie z niewystarczającą zdolnością prądu.

Systemy alarmowe o częstotliwości przerywanej w zależności od temperatury otoczenia:CNC działa prawidłowo, gdy jest zimny, ale generuje losowe alarmy (błędy parytetu pamięci, alarmy systemowe) po 30 ∼ 60 minutach pracy.

Jest to klasyczny objaw starzenia kondensatora elektrolitycznego. Kondensatory działają lepiej na zimno i wykazują zwiększoną ESR podczas ogrzewania.powodując wzrost fal w szybie zasilania w temperaturze roboczej, co zakłóca układy pamięci i logiczne.

Alarm 910 (błąd parytetu SRAM) nie spowodowany awarią baterii:Jeśli bateria SRAM jest potwierdzona jako prawidłowa, ale alarm 910 pojawia się przerywanie, następnym podejrzanym jest problem z falowaniem napięcia zasilania CMOS obwody SRAM są wrażliwe na falowanie napięcia zasilaniaa jednostka zasilania z zdegradowanymi kondensatorami może wytwarzać wystarczającą falę, aby spowodować błędy parytetowe bez opuszczania napięcia zasilania jego nominalnego zakresu tolerancji.

Opcje konserwacji i wymiany zapobiegawczej

Płyty A20B-1005-0420 należą do najczęściej serwisowanych w ekosystemie konserwacji FANUC serii B,Z powodu swojej roli dostarczania mocy do każdej innej deski w systemie ̇ każda degradacja jej wydajności wpływa na cały kontroler.

Specjalistyczne centra serwisowe FANUC zazwyczaj obejmują pełną wymianę kondensatora jako standardową praktykę podczas przeglądu jednostki zasilania, niezależnie od zgłoszonej usterki.

Takie podejście prewencyjne ma sens ekonomicznie: wymiana kondensatora przyczynia się do minimalnego kosztu naprawy,ale eliminuje najczęściej występujący w przyszłości tryb awarii przed powrotem maszyny do warsztatu.

Usługi wymiany (przesyłanie odnowionej badanej jednostki w zamian za wadliwą płytę, często z gwarancją 6-12 miesięcy) są najbardziej praktyczną drogą do zminimalizowania przestojów maszyny.

Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.

Częste pytania

Pytanie 1: A20B-1005-0420 jest opisany jako wariant "dużej pojemności". Co konkretnie jest większe w porównaniu z -0421?

-0420 dostarcza większy łączny prąd wyjściowy przez regulowane szyny niż -0421 W architekturze zasilania FANUC dla serii Bta sama płyta z faktorem kształtu obsługuje różne konfiguracje sterowników poprzez zapewnienie różnych wartości biegów.

Kontrolery z większą liczbą modułów I/O, połączeń serwo wzmacniaczy o większej mocy lub większych jednostek wyświetlania pobierają więcej prądu z PSU; wymagają -0420 (duża pojemność).

Prostsze sterowniki z mniejszą liczbą modułów pobierają mniej prądu i używają -0421 (mała pojemność).

Numery części w oryginalnej dokumentacji konfiguracji maszyny potwierdzają, która wersja jest prawidłowa dla danej maszyny.

P2: Czy tolerancja napięcia zasilania 24VDC może mieć wpływ na działanie A20B-1005-0420?

Tak, wejście 24VDC do A20B-1005-0420 powinno pozostawać w zakresie określonej tolerancji wejścia płyty typowo 24VDC ± 10% (21,6V do 26,4V).Napięcie zasilania poniżej minimalnego powoduje, że wewnętrzne przetwornice prądu stałego do prądu stałego działają poza zakresem regulacji, zmniejszając stabilność szyny wyjściowej.

napięcia znacznie przekraczające maksymalne ryzyko uszkodzenia zabezpieczeń wejściowych i elementów przełącznikowych płyty.

W przypadku, gdy urządzenie nie jest w stanie wykonywać pomiarów, należy zastosować następujące metody pomiaru:w celu uwzględnienia spadku napięcia w kablu) i potwierdzone w ramach specyfikacji przed stwierdzeniem, że płyta PSU nie działa.

P3: Po wymianie płyty A20B-1005-0420, CNC wyświetla alarm 910 (błąd parytetu SRAM). Czy to wina płyty wymiany?

Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, lub płyta zamienna może mieć wyjście krańcowe, które powoduje problemy z wrażliwością na napięcie SRAM.

Sprawdź najpierw napięcie akumulatora SRAM.

Następnie zmierzyć szyny +5V i ±15V z systemem w pełni załadowanym.ponowne załadowanie parametrów CNC z kopii zapasowej ¢ dane SRAM mogły ulec uszkodzeniu podczas procedury wymiany (zwłaszcza jeśli maszyna została wyłączona podczas etapu instalacji modułu SRAM).

P4: Czy A20B-1005-0420 jest kompatybilny z sterownikami FANUC serii 20 oraz 21B?

Seria 21B i seria 20 to różne generacje sprzętu z różnymi architekturami racków.

A20B-1005-0420 został zaprojektowany specjalnie dla serii 21B (i jej powiązanych wariantów 210-B).

Przed zamówieniem wymiany jednostki zasilającej należy potwierdzić specyficzny wariant systemu CNC: ̇ serii 20 vs. serii 21 ̇ w oparciu o oryginalną dokumentację sprzętową.ponieważ oba systemy nie są wymienialne na poziomie PSU.

P5: Jakie bezpieczniki na A20B-1005-0420 należy sprawdzić przed stwierdzeniem, że deska nie działa?

A20B-1005-0420 obejmuje zazwyczaj jeden lub więcej bezpieczników zamontowanych na tablicy chroniących linię wejściową 24VDC i, w niektórych konfiguracjach, pojedyncze szyny wyjściowe.

Zabezpieczenia te są dostępne, gdy deska jest usunięta ze stołu.

Wydmuchany bezpiecznik wejściowy jest identyczny z całkowitą awarią deski ̇ brak napięć wyjściowych,Brak aktywności LED, ale jest rozwiązywany poprzez wymianę bezpiecznika (i określenie, co spowodowało wystąpienie przepływu prądu, który go wybuchł).

Sprawdź wszystkie bezpieczniki zamontowane na tablicy wizualnie i z użyciem testerów ciągłości przed stwierdzeniem, że obwody konwersji mocy tablicy nie działają.

Jeżeli bezpiecznik wybuchnie ponownie zaraz po wymianie, oznacza to istotną awarię nadprądu w dół rzeki, która musi zostać rozwiązana, zanim urządzenie PSU będzie mogło bezpiecznie działać.
