FANUC A20B-1006-0472 | Moduł zasilania Alpha PSM-37 Płytka drukowana okablowania bazowego — 43kW, 283–325V DC, Seria 16i/18i/21i

Numer części: A20B-1006-0472

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka drukowana okablowania bazowego modułu zasilania Alpha (płytka drukowana zasilania)

Seria płytki: A20B-1006

Przegląd

A20B-1006-0472 to płytka drukowana okablowania bazowego — płytka drukowana sekcji zasilania — zamontowana w module zasilania Alpha PSM-37 FANUC A06B-6087-H137. PSM-37 jest kluczowym elementem architektury wspólnej magistrali napędów Alpha firmy FANUC: konwertuje przychodzące trójfazowe napięcie 200–230V AC na regulowane napięcie magistrali 283–325V DC, które zasila moduły wzmacniaczy serwo (SVM) i moduły wzmacniaczy wrzeciona (SPM) podłączone do niego.

A20B-1006-0472 to miejsce, w którym fizycznie zachodzi ta konwersja mocy.

W module PSM-37 o szerokości 150 mm zamontowane są dwie płytki: płytka zasilania A20B-1006-0472 i karta sterująca A16B-2202-0424. Karta sterująca zarządza monitorowaniem, sprzężeniem zwrotnym regulacji i logiką alarmów PSM-37.

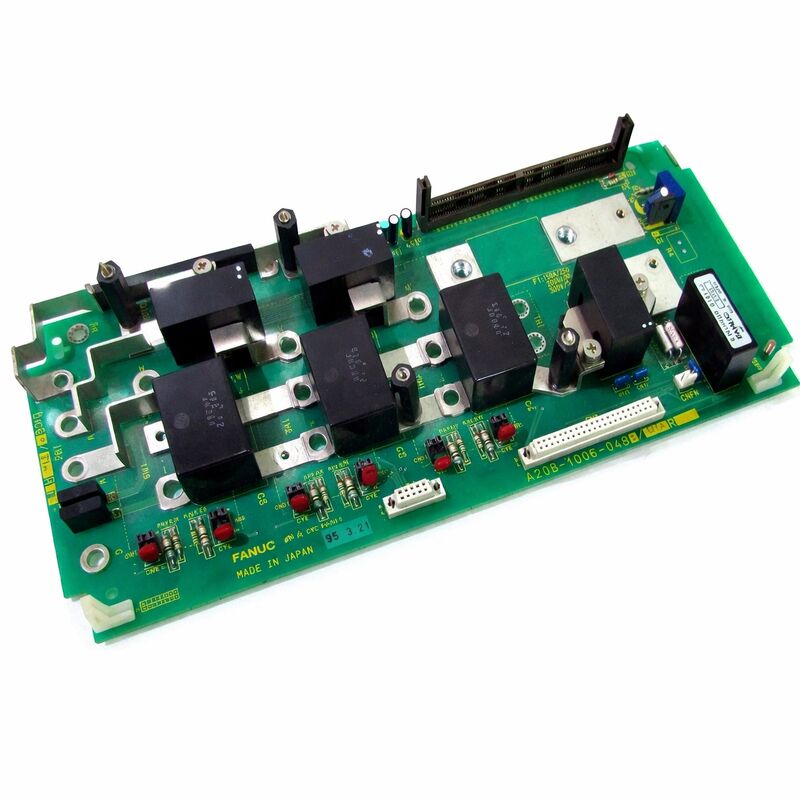

A20B-1006-0472 to miejsce, w którym zachodzi przełączanie dużych prądów — zawiera trzy moduły tranzystorów IGBT, które prostują i regulują przychodzące napięcie AC do napięcia magistrali DC, kondensatory magistrali DC filtrujące przekształcone napięcie oraz obwody pomiaru prądu i napięcia, które przekazują informacje zwrotne do karty sterującej.

Oznaczenie "Alpha Base" odzwierciedla jego pozycję w zespole modułu — jest to płytka bazowa stosu PSM-37.

Zaciski śrubowe na tej płytce są fizycznymi punktami połączeń dla przychodzących linii zasilania AC oraz dla różnych połączeń sygnałów monitorowania i sterowania modułu.

Wiele połączeń wejściowych i wyjściowych obsługuje pełny zestaw sygnałów, które PSM-37 wymienia z szafą zasilającą maszyny i z podłączonymi modułami napędowymi.

Kluczowe specyfikacje

Architektura wspólnej magistrali Alpha — Rola PSM

System napędów Alpha firmy FANUC wykorzystuje architekturę wspólnej magistrali DC. Jeden PSM obsługuje jednocześnie wiele modułów napędowych.

PSM pobiera moc AC z głównego zasilania maszyny, prostuje i reguluje ją do napięcia magistrali DC, a następnie dystrybuuje to napięcie magistrali do wszystkich podłączonych modułów SVM i SPM. Każdy moduł napędowy pobiera prąd z magistrali podczas pracy silnika i — w trybie regeneracyjnym — zwraca prąd do magistrali.

PSM zarządza napięciem magistrali, chroniąc je przed przepięciem, gdy energia regeneracyjna przekracza możliwości absorpcji przez inne moduły, oraz przed niedonapięciem, gdy całkowite zapotrzebowanie silnika przekracza możliwości PSM.

Moduły IGBT A20B-1006-0472 wykonują konwersję AC-DC w rdzeniu tego procesu.

Trzy tranzystory IGBT tworzą aktywny stopień prostownika. W przeciwieństwie do pasywnych prostowników diodowych, aktywny prostownik oparty na IGBT może kontrolować przebieg prądu wejściowego, osiągając współczynnik mocy bliski jedności i umożliwiając odwrócenie przepływu energii — umożliwiając zwrot energii hamowania regeneracyjnego z silników do zasilania AC zamiast rozpraszania jej jako ciepło w rezystorach hamowania.

Jest to fundamentalna przewaga wydajnościowa architektury PSM nad wcześniejszymi systemami napędowymi.

Kody alarmowe PSM-37 i awarie płytki zasilania

Panel przedni modułu PSM-37 posiada jednoczęściowy wyświetlacz LED z siedmioma segmentami, który wyświetla kody alarmowe w przypadku wykrycia usterki. Kody te są podstawowym narzędziem diagnostycznym dla PSM-37, a co za tym idzie, do określenia, czy A20B-1006-0472 jest źródłem awarii.

Alarmy związane z płytką zasilania obejmują przetężenie w głównym obwodzie zasilania (zwykle spowodowane awarią IGBT), nieprawidłowy wzrost napięcia magistrali DC (sugerujący awarię sterowania bramką lub komutacji IGBT) oraz awarię ładowania głównego kondensatora.

Alarmy związane z płytką sterującą zazwyczaj dotyczą błędów komunikacji, awarii wentylatorów lub odczytów z czujników termicznych.

Odczytanie konkretnego kodu alarmowego z wyświetlacza i przypisanie go do kategorii usterki jest prawidłowym pierwszym krokiem przed podjęciem decyzji o wymianie płytki.

Moduł o szerokości 150 mm posiada również dwa wentylatory chłodzące — jeden wewnętrzny i jeden zewnętrzny — oraz zewnętrzny radiator.

Alarm AL-02 (zatrzymany wentylator chłodzący) wskazuje na awarię wentylatora, a nie na awarię płytki zasilania.

Wymiana wentylatora jest działaniem korygującym i jest pilna: dalsza praca bez odpowiedniego chłodzenia powoduje szybki wzrost temperatury złącza IGBT w kierunku progu awarii.

Wiele wejść/wyjść i konstrukcja zacisków śrubowych

Opis "wiele wejść/wyjść" w oznaczeniu produktu A20B-1006-0472 odzwierciedla kompleksowe zakończenie sygnałów, które zapewnia płytka drukowana okablowania bazowego. Oprócz głównych połączeń zasilania AC i wyjścia magistrali DC, płytka obsługuje sygnały monitorowania napięcia magistrali DC, temperatury modułu, stanu wentylatora oraz sygnały połączeń, które PSM-37 wymienia z podłączonymi modułami SVM i SPM w celu koordynacji zarządzania magistralą.

Metoda połączenia za pomocą zacisków śrubowych na tej płytce jest standardową praktyką w przypadku połączeń zasilania o dużym prądzie w przemysłowych systemach napędowych.

Zaciski śrubowe zapewniają bezpieczne, odporne na wibracje połączenia, które mogą pomieścić różne rozmiary przewodów i które są dostępne do inspekcji konserwacyjnej bez specjalnych narzędzi.

W przypadku zacisków wejściowych AC przenoszących 150A, prawidłowy moment dokręcenia śrub zaciskowych jest kluczowy — niedokręcone połączenie przy tym poziomie prądu generuje ciepło, które przyspiesza degradację izolacji i ostatecznie prowadzi do awarii połączenia.

Często zadawane pytania

Pytanie 1: PSM-37 stale pokazuje alarm AL-07 (napięcie magistrali DC jest nienormalnie wysokie). Obciążenie systemu napędowego jest normalne i żadne silniki nie pracują w trybie intensywnej regeneracji. Czy A20B-1006-0472 jest prawdopodobną awarią?

AL-07 przy normalnym obciążeniu i braku intensywnej regeneracji wskazuje na awarię w aktywnym stopniu prostownika IGBT — w szczególności na IGBT, który nie przełącza się prawidłowo, pozwalając na niekontrolowany wzrost napięcia magistrali DC. Jest to awaria płytki zasilania na A20B-1006-0472.

Pętla sterowania aktywnego prostownika nie jest już w stanie regulować napięcia magistrali. Odpowiednim działaniem jest wymiana lub naprawa modułu PSM-37.

Nie należy próbować resetować i wznawiać pracy — niekontrolowany wzrost napięcia magistrali DC może uszkodzić podłączone moduły SVM i SPM.

Pytanie 2: Moduł PSM-37 działał poprawnie, a następnie nagle uległ awarii po krótkiej przerwie w dostawie prądu. Co należy sprawdzić na A20B-1006-0472?

Nagła awaria po zdarzeniu zasilania zazwyczaj wskazuje na przejściowe przepięcie, które przekroczyło znamionowe wartości IGBT lub kondensatorów magistrali DC.

Najpierw należy sprawdzić główne bezpieczniki w module PSM-37 — są one pierwszą linią ochrony i mogły przepalić się czysto.

Jeśli bezpieczniki są sprawne, mogły ulec awarii tranzystory IGBT lub urządzenia tłumiące przepięcia na płytce zasilania.

Sama wymiana bezpieczników nie jest wystarczająca, jeśli przyczyną była uszkodzenie komponentów; moduł wymaga profesjonalnej oceny przed ponownym oddaniem do użytku.

Pytanie 3: Płytki A20B-1006-0472 i A16B-2202-0424 są opisane jako niedostępne osobno. Czy moduły tranzystorów IGBT na płytce zasilania można pozyskać i wymienić indywidualnie?

Specjalistyczni dostawcy usług serwisowych napędów Fanuc oferują wymianę modułów IGBT jako usługę naprawczą dla PSM-37.

Konkretny typ modułu IGBT używanego w PSM-37 można zidentyfikować na podstawie oznaczeń komponentów na płytce.

Indywidualne pozyskiwanie modułów tranzystorowych jest możliwe u dystrybutorów elektroniki przemysłowej.

Jednak wymiana IGBT wymaga starannego testowania obwodu sterowania bramką po zainstalowaniu nowego modułu, a moduł zamienny musi być prawidłowo połączony termicznie z radiatorem.

Jest to naprawa na poziomie płytki, która wymaga odpowiedniego sprzętu i wiedzy specjalistycznej.

Pytanie 4: Maszyna wykorzystuje dwa moduły wrzeciona SPM i cztery moduły serwo SVM podłączone do jednego PSM-37. Czy PSM-37 jest odpowiednio dobrany do tej konfiguracji?

Dobór PSM wymaga obliczenia całkowitego szczytowego zapotrzebowania wszystkich podłączonych modułów jednocześnie. PSM-37 zapewnia 43kW mocy ciągłej.

Łączne szczytowe zapotrzebowanie podłączonych modułów napędowych — które występuje podczas przyspieszania — nie może przekraczać możliwości PSM.

Sprawdź znamionowe wartości prądu każdego podłączonego modułu SPM i SVM oraz zsumuj ich szczytowe pobory prądu.

Jeśli łączny szczytowy pobór mocy zbliża się do 43kW lub przekracza go, PSM-37 jest niedowymiarowany dla konfiguracji i powinien zostać zastąpiony przez PSM o wyższej mocy, lub należy zmniejszyć prędkości przyspieszania maszyny, aby ograniczyć szczytowy pobór prądu.

Pytanie 5: PSM-37 pochodzi z maszyny, która jest wycofywana z eksploatacji. Czy warto zachować płytkę zasilania A20B-1006-0472 jako zapasową?

Wycofany z eksploatacji PSM-37 ze znaną dobrą historią serwisową jest cennym źródłem zapasowych płytek — pod warunkiem, że stan płytki zostanie oceniony przed powierzeniem jej produkcji. Sprawdź moduły IGBT pod kątem oznak naprężeń termicznych lub uszkodzeń mechanicznych.

Zmierz pojemność i ESR kondensatorów magistrali DC, jeśli dostępne są przyrządy pomiarowe.

Płytka z maszyny, która została wycofana z powodu przestarzałości, a nie awarii napędu, może być w doskonałym stanie i nadawać się do wielu lat dalszej eksploatacji.
