JEDNOSTKA PŁYTOWA FANUC A20B10060481 A2OB-1OO6-O481 A20B-1006-0481

FANUC A20B-1006-0481 | Seria 6088 SPM-22 Alpha Wzmacniacz wrzeciona Płytka mocy PCB — A06B-6088-H222, Pochodzenie: Japonia

Numer części: A20B-1006-0481

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka mocy wzmacniacza wrzeciona PCB (płyta bazowa / okablowania)

Seria płyty: A20B-1006

Kompatybilny napęd: A06B-6088-H222 (Moduł wzmacniacza wrzeciona SPM-22 Alpha)

Przegląd

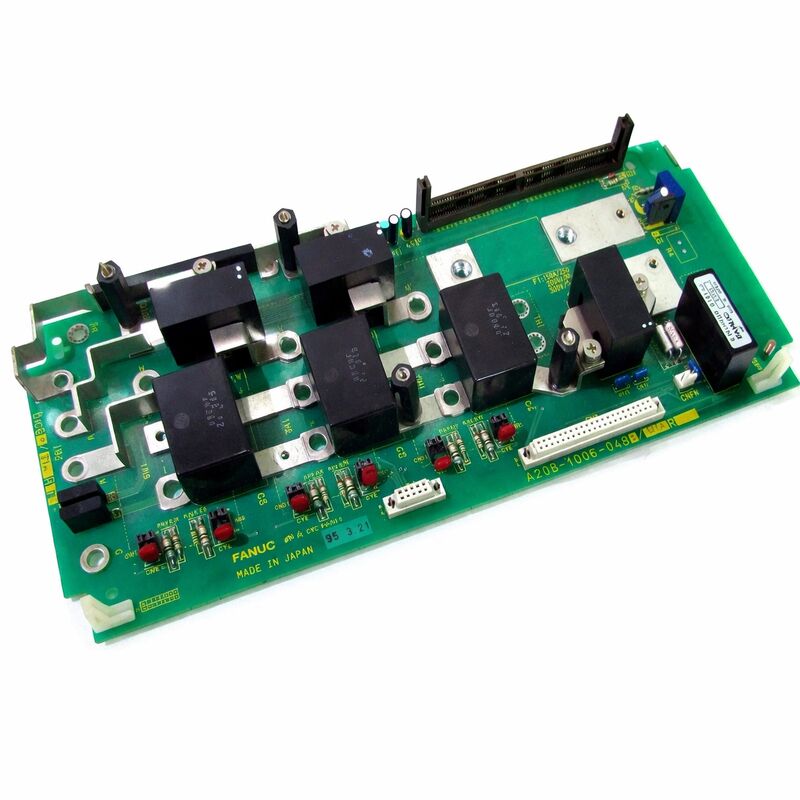

A20B-1006-0481 to sekcja mocy PCB — płyta bazowa okablowania — wewnątrz modułu wzmacniacza wrzeciona Alpha FANUC A06B-6088-H222, czyli SPM-22.

W architekturze napędu wrzeciona Alpha serii 6088 każdy moduł zawiera warstwową konstrukcję płytek pełniących odrębne funkcje: karta sterująca (A16B-2202-0432) odpowiada za logikę sygnałów, płyta zapłonowa (A20B-2902-0390) dostarcza sygnały sterujące bramkami, a A20B-1006-0481 jest płytą stopnia mocy, która obsługuje przełączanie tranzystorów wysokoprądowych, napędzających faktycznie silnik wrzeciona.

SPM-22 to wzmacniacz wrzeciona klasy 22kW — średni poziom serii 6088, znajdujący się między modelami SPM-15 a SPM-26. Napędza silniki wrzeciona FANUC Alpha 22, Alpha 15, Alpha P22 i Alpha P30, wykorzystując sprzężenie zwrotne z czujnika M lub enkodera pozycji do sterowania prędkością i orientacją.

Moduł ma szerokość 150 mm, mieści wewnętrzne i zewnętrzne wentylatory chłodzące z zewnętrznym radiatorem, i posiada charakterystyczny podwójny wyświetlacz LED z siedmioma segmentami, który pokazuje status pracy napędu i kody alarmowe.

A20B-1006-0481 zawiera tranzystory mocy IGBT i powiązane z nimi obwody pomiaru prądu, które obsługują pełny prąd silnika — znamionowy prąd wyjściowy 95A — przy napięciu magistrali DC (283–325V).

Przy tych poziomach prądu i napięcia, komponenty na tej płycie są pod znacznym obciążeniem elektrycznym i termicznym podczas normalnej pracy.

Starzenie się komponentów, zwłaszcza samych modułów IGBT i kondensatorów elektrolitycznych w sekcji zasilania bramki, określa praktyczną żywotność płyty.

Kluczowe specyfikacje

SPM-22 w systemie napędu wrzeciona Alpha

A06B-6088-H222 należy do systemu napędów Alpha firmy FANUC — architektury, która łączy wspólny moduł zasilania (PSM) z oddzielnymi modułami wzmacniaczy serwo (SVM) i modułami wzmacniaczy wrzeciona (SPM) na wspólnej magistrali DC.

PSM generuje magistralę DC z przychodzącego trójfazowego zasilania AC. SPM-22 pobiera z tej magistrali i konwertuje ją na trójfazowe wyjście o zmiennej częstotliwości, które napędza silnik wrzeciona.

Wewnątrz SPM-22, A20B-1006-0481 jest miejscem, gdzie zachodzi ta konwersja mocy.

Tranzystory IGBT na tej płycie przełączają napięcie magistrali DC, generując trójfazowe wyjście sinusoidalne. Każdy IGBT musi przełączać się z pozycji całkowicie wyłączonej do całkowicie włączonej i z powrotem tysiące razy na sekundę, z precyzyjnym czasem i cyklem pracy kontrolowanym przez sygnały bramki z płyty zapłonowej powyżej.

Powstałe wyjście przełączane, po filtracji w indukcyjności silnika, wytwarza gładki prąd sinusoidalny, który tworzy wirujące pole magnetyczne w silniku wrzeciona.

Oznaczenie wyjścia 95A oznacza, że każda faza wyjścia SPM-22 może dostarczać 95 amperów w sposób ciągły.

Reprezentuje to znaczną ilość mocy elektrycznej — przy napięciu magistrali DC odpowiada to pełnej mocy wrzeciona 22kW.

Tranzystory i ich zarządzanie ciepłem muszą ciągle radzić sobie z tym prądem podczas intensywnych operacji cięcia.

Płytka mocy a płytka sterująca — zrozumienie rozróżnienia usterek

Najbardziej praktycznie ważną wiedzą do utrzymania napędów wrzeciona serii 6088 jest rozróżnienie między usterkami płytki sterującej a usterkami płytki mocy. To rozróżnienie decyduje o tym, którą płytkę wymienić.

Usterki płytki sterującej (A16B-2202-0432) powodują alarmy związane z komunikacją, obsługą parametrów, przetwarzaniem sprzężenia zwrotnego i funkcjami napędu na poziomie oprogramowania. Napęd może generować kody alarmowe wskazujące błędy komunikacji z CNC, niezgodności parametrów lub nieprawidłowości sygnału sprzężenia zwrotnego.

Stopień mocy może być elektrycznie sprawny.

Usterki płytki mocy (A20B-1006-0481) powodują alarmy związane z przetężeniem, usterkami IGBT, awariami tranzystorów i błędami pomiaru prądu.

Silnik może otrzymywać nieprawidłowy lub brakujący prąd wyjściowy. W poważnych przypadkach — na przykład zwarcia tranzystora — napęd może wyłączyć zabezpieczenie wejściowe i całkowicie się zatrzymać.

Identyfikacja, która płytka jest uszkodzona przed zamówieniem zamiennika, pozwala uniknąć kosztów i opóźnień związanych z wymianą nieuszkodzonej płytki.

Odczytanie konkretnego kodu alarmowego z wyświetlacza LED napędu i przypisanie go do odpowiedniej kategorii usterki jest punktem wyjścia do tej diagnozy.

Dostępność i podejście serwisowe

Polityka FANUC i praktyka większości specjalistycznych dostawców usług polega na niesprzedawaniu A20B-1006-0481 jako samodzielnej płytki.

Płytka jest dostępna jako część wymiany kompletnego modułu napędu SPM-22 lub jako komponent w usłudze naprawy na poziomie napędu.

Takie podejście ma sens funkcjonalny: weryfikacja, czy płytka jest w pełni sprawna, wymaga przetestowania jej pod rzeczywistym obciążeniem silnika w kompletnym urządzeniu napędowym, a nie na stole warsztatowym bez podłączonego silnika.

Gdy usterka wrzeciona zostanie zidentyfikowana jako pochodząca z płytki mocy, praktyczne opcje serwisowe to: wymiana kompletnego SPM-22 (najszybsza), naprawa na poziomie napędu, gdzie identyfikowany i wymieniany jest konkretny uszkodzony komponent na płytce mocy, lub wymiana modułu IGBT, gdzie usterka dotyczy konkretnie urządzenia IGBT.

Wszystkie te opcje wymagają dostępności kompletnego urządzenia napędowego.

Często zadawane pytania

P1: SPM-22 pokazuje kod alarmowy IGBT, a wrzeciono nie może się uruchomić. Karta sterująca została przetestowana i jest sprawna. Czy A20B-1006-0481 jest miejscem usterki?

Alarm IGBT przy potwierdzonej sprawności karty sterującej wskazuje na płytkę mocy. Alarmy IGBT mogą oznaczać uszkodzony tranzystor (zwarcie lub obwód otwarty), uszkodzony obwód sterowania bramką IGBT uniemożliwiający prawidłowe przełączanie lub usterkę pomiaru prądu.

Wszystkie te elementy znajdują się na A20B-1006-0481. W przypadkach, gdy sam IGBT uległ zwarciu, może również dojść do uszkodzenia bezpiecznika magistrali DC lub zabezpieczenia obwodu znajdującego się wyżej.

Przed przystąpieniem do pracy na poziomie płytki należy sprawdzić bezpieczniki zabezpieczające napędu.

P2: Po zadziałaniu alarmu przetężeniowego w SPM-22, urządzenie resetuje się i działa poprawnie przez pewien czas, po czym ponownie się wyłącza. Wzór się powtarza. Co to oznacza w odniesieniu do płytki mocy?

Przerzutne alarmy przetężeniowe, które się resetują i powtarzają, sugerują usterkę termiczną lub marginalną elektryczną, a nie całkowite uszkodzenie komponentu.

Najczęstszą przyczyną jest IGBT, który działa marginalnie — przechodzi testy włączania napędu i działa poprawnie przy niższych obciążeniach, ale ulega awarii pod wpływem obciążenia termicznego przy pełnym obciążeniu.

Napęd wyłącza się, komponent stygnie, i działa ponownie, dopóki nie powróci obciążenie termiczne. IGBT zachowujący się w ten sposób ostatecznie ulegnie trwałej awarii.

Należy zorganizować wymianę lub naprawę kompletnego SPM-22, zanim produkcja zostanie zatrzymana przez trwałą awarię.

P3: Zewnętrzny wentylator chłodzący SPM-22 przestał działać. Jak pilna jest wymiana i czy płytka mocy może ulec uszkodzeniu podczas pracy bez niego?

Wentylator zewnętrzny jest kluczowy dla zarządzania termicznego płytki mocy. Wzmacniacze wrzeciona FANUC serii 6088 generują znaczną ilość ciepła w tranzystorach IGBT podczas pracy. Bez odpowiedniego przepływu powietrza przez zewnętrzny radiator, temperatury złącza tranzystorów przekroczą bezpieczne limity.

Praca bez wentylatora zewnętrznego podczas intensywnego cięcia spowoduje termiczne uszkodzenie IGBT w ciągu kilku minut do godzin, w zależności od obciążenia. Należy natychmiast wymienić wentylator.

Nie należy kontynuować produkcji do czasu wymiany wentylatora — moduły IGBT są znacznie droższe niż wentylator.

P4: Zarówno A20B-1006-0481, jak i A20B-1006-0487 są wymienione dla A06B-6088-H222. Czy są wymienne?

Zarówno -0481, jak i -0487 to płytki mocy, które były używane w module SPM-22 A06B-6088-H222.

Są to warianty w ramach tej samej aplikacji, potencjalnie reprezentujące rewizje sprzętowe lub zmiany produkcyjne w ramach tego samego modelu napędu.

Czy są wymienne w konkretnym urządzeniu napędowym, zależy od tego, która płytka była pierwotnie zainstalowana i czy różnica rewizji wpływa na interfejs termiczny lub elektryczny napędu.

Należy potwierdzić z specjalistą serwisowym dostarczającym moduł napędu, zamiast zakładać wymienność.

P5: Napęd SPM-22 jest wycofywany z jednej maszyny. Czy płytka mocy A20B-1006-0481 może zostać odzyskana i użyta jako zapasowa dla innego SPM-22?

Odzyskanie płytki mocy z wycofanego napędu jest możliwe, ale jej stan musi zostać oceniony przed powierzeniem jej innej maszynie produkcyjnej.

Należy sprawdzić moduły IGBT pod kątem wszelkich oznak uszkodzenia — przebarwień, pęknięć lub fizycznych dowodów przeciążenia. Zmierzyć spadek napięcia przewodzenia IGBT i prąd upływu, aby zweryfikować, czy są zgodne ze specyfikacją. Ocenić stan kondensatorów elektrolitycznych.

Płytka z wycofanej maszyny może mieć znaczną liczbę godzin pracy i starzenie się komponentów, co czyni ją nieodpowiednią do dalszej eksploatacji bez remontu.
