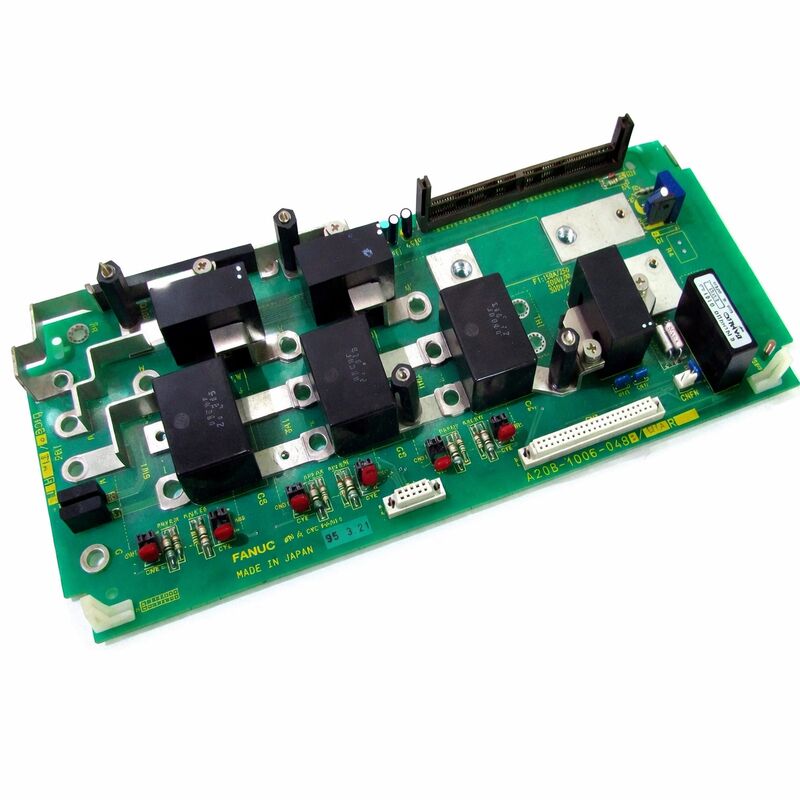

FANUC BOARD UNIT A20B10060483 A2OB-1OO6-O483 A20B-1006-0483

FANUC A20B-1006-0483 | Płyta sterująca PSM serii Alpha — zarządzanie magistralą DC i interfejs CNC

Inteligencja wewnątrz modułu PSM Alpha

A20B-1006-0483 to płyta sterująca modułu zasilania FANUC Alpha Series Power Supply Module (PSM) — płyta odpowiedzialna za wszystkie inteligentne funkcje PSM. Sam moduł PSM stanowi podstawę systemu napędowego Alpha: prostuje przychodzący trójfazowy prąd zmienny i tworzy wspólną magistralę prądu stałego, z której wszystkie moduły wzmacniaczy serwo i wrzeciona pobierają moc napędową silnika. Płyta sterująca A20B-1006-0483 zarządza każdym etapem tego procesu.

Po włączeniu zasilania płyta wykonuje sekwencję wstępnego ładowania — stopniowo ładuje kondensatory magistrali, aby ograniczyć prąd rozruchowy, a następnie po osiągnięciu napięcia roboczego magistrali wydaje polecenie zamknięcia stycznika głównego. Podczas pracy maszyny stale monitoruje napięcie magistrali prądu stałego. Gdy silniki zwalniają i oddają energię regeneracyjną do magistrali, płyta zarządza tą energią: albo zwraca ją do zasilania prądem zmiennym poprzez aktywny obwód regeneracji, albo kieruje ją do rezystora rozładowania, aby zapobiec wzrostowi napięcia magistrali do poziomu uszkadzającego.

Płyta zarządza również interfejsem komunikacyjnym PSM z kontrolerem CNC — raportując stan magistrali, warunki awarii i stany gotowości, które CNC wykorzystuje do sekwencjonowania włączania osi.

Wymiana tej płyty sterującej jest ukierunkowanym działaniem konserwacyjnym, gdy w PSM wystąpi awaria sterowania. Stopień mocy PSM (mostek prostowniczy, kondensatory, stycznik) może być całkowicie sprawny, podczas gdy punktem awarii jest płyta sterująca.

Trzy wzorce awarii — który obwód uległ awarii

Dopasowanie objawu do obwodu pomaga potwierdzić, że płyta sterująca jest prawidłową diagnozą przed złożeniem zamówienia. Pojedyncze wyłączenie z powodu przepięcia spowodowane silnym hamowaniem regeneracyjnym może wskazywać na niedopasowanie rozmiaru napędu do obciążenia, a nie na awarię płyty — powtarzające się wyłączenia w normalnych warunkach pracy wskazują na płytę.

Kluczowe specyfikacje

Dopasowanie sufiksu jest obowiązkowe

Seria A20B-1006 obejmuje płyty sterujące PSM dla całego zakresu PSM Alpha — PSM-15, PSM-26, PSM-30, PSM-37, PSM-45 i PSM-55. Każdy model ma swój specyficzny wariant płyty. Sufiks -0483 jest dopasowany do parametrów sterowania i progów ochrony swojego wyznaczonego modelu PSM. Płyta z innego modelu PSM może fizycznie pasować, ale spowoduje nieprawidłowe działanie. Zawsze dopasuj pełny numer części zainstalowanej płyty.

Często zadawane pytania

P1: Maszyna pokazuje alarm magistrali DC przy każdej próbie włączenia zasilania. Wejście AC jest prawidłowe, a kondensatory nie są uszkodzone. Czy może to być A20B-1006-0483?

Tak. Utrzymujący się alarm magistrali przy potwierdzonych sprawnych kondensatorach i prawidłowym wejściu AC wskazuje na obwód wstępnego ładowania lub obwód pomiaru napięcia magistrali DC na płycie sterującej. Płyta może nie kończyć sekwencji wstępnego ładowania, lub obwód pomiaru napięcia odczytuje nieprawidłowo i wyzwala fałszywy alarm. Wymień płytę, jeśli inspekcja wizualna nie wykaże uszkodzeń, ale usterka będzie się utrzymywać.

P2: PSM włącza się normalnie, ale podczas obróbki pokazuje powtarzające się błędy komunikacji z CNC. Magistrala DC wygląda na stabilną.

Błędy komunikacji przy stabilnej magistrali DC wskazują na obwód interfejsu CNC płyty, a nie na funkcje sterowania mocą. Najpierw sprawdź kabel komunikacyjny między PSM a CNC — przerywany kontakt kabla powoduje identyczne objawy jak uszkodzony obwód interfejsu. Jeśli kabel jest potwierdzony jako sprawny, wymień płytę sterującą.

P3: Po silnym hamowaniu regeneracyjnym PSM wyłączył się z powodu przepięcia raz. Po cyklu zasilania został zresetowany i maszyna wydaje się działać normalnie. Czy płyta jest uszkodzona?

Pojedyncze wyłączenie z powodu niezwykle silnego zdarzenia hamowania niekoniecznie jest awarią płyty — może wskazywać, że obciążenie hamowania przekroczyło znamionową zdolność regeneracyjną PSM. Jeśli wyłączenia z powodu przepięcia stają się powtarzalne w normalnych warunkach pracy, oceń obwód zarządzania regeneracją na płycie sterującej. Sprawdź również kondensatory magistrali DC — powtarzające się zdarzenia przepięciowe przyspieszają degradację kondensatorów w czasie.

P4: Czy płyta sterująca PSM przechowuje parametry, które należy przenieść podczas wymiany?

Płyty sterujące PSM serii Alpha zazwyczaj nie przechowują parametrów regulowanych przez użytkownika — funkcjonalność jest określana przez projekt sprzętowy płyty. W większości konfiguracji nie jest wymagane przenoszenie oprogramowania. Po wymianie przeprowadź pełny test systemu, aby potwierdzić prawidłowe zachowanie wstępnego ładowania, regulację magistrali DC i zarządzanie regeneracją przed oddaniem maszyny do produkcji.

P5: Jak potwierdzić prawidłowy A20B-1006-0483 w porównaniu z innymi płytami A20B-1006?

Odczytaj pełny numer części z etykiety zainstalowanej płyty — sufiks -0483 jest ostatecznym identyfikatorem dla tego modelu PSM i rewizji sprzętu. Nie zastępuj podobnie wyglądającej płyty z innego modelu PSM. Wymiary fizyczne i pozycje złączy mogą wyglądać identycznie między wariantami, podczas gdy funkcje elektroniczne i progi ochrony różnią się.
