FANUC A20B-1006-0487 | Płytka drukowana okablowania modułu wrzeciona Alpha — seria SPM, pochodzenie Japonia

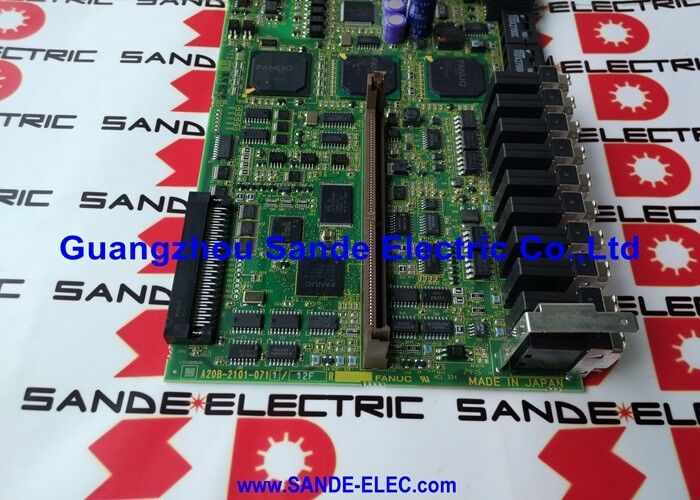

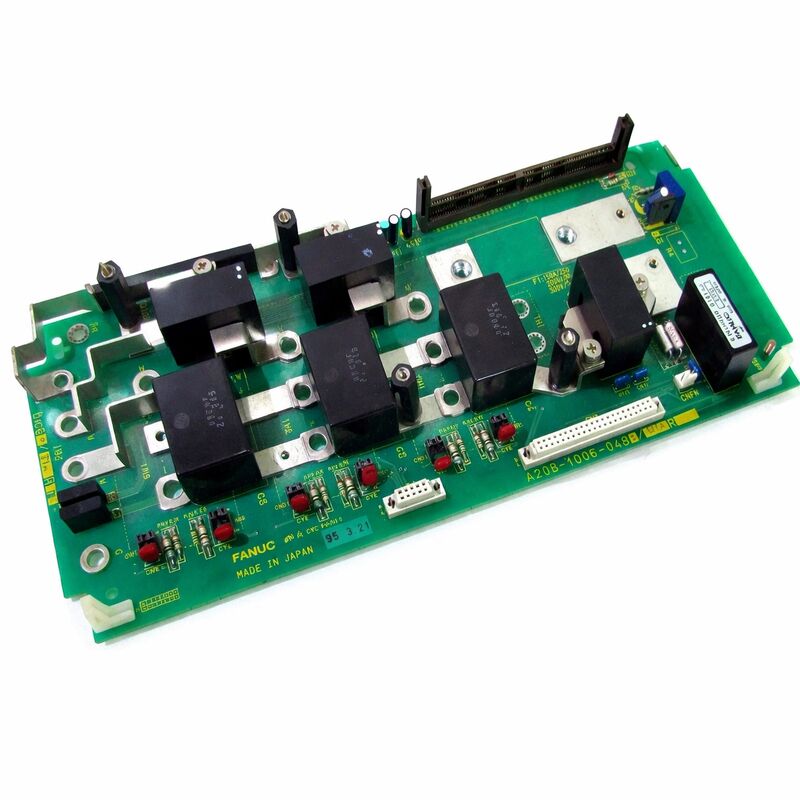

Numer części: A20B-1006-0487

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka drukowana okablowania modułu wzmacniacza wrzeciona

Seria płytek: A20B-1006

Zastosowanie: Seria FANUC Alpha SPM (moduł wzmacniacza wrzeciona)

Rodzina napędów: Napędy serii FANUC Alpha

Przegląd

A20B-1006-0487 to płytka drukowana okablowania dla serii Alpha SPM firmy FANUC — modułu wzmacniacza wrzeciona. W architekturze napędów FANUC Alpha moduł wzmacniacza wrzeciona jest jednostką zasilającą silnik wrzeciona obrabiarki CNC, konwertując napięcie magistrali DC z PSM na zmienną częstotliwość prądu przemiennego, która napędza wrzeciono z zadaną prędkością i momentem obrotowym.

A20B-1006-0487 to wewnętrzna płytka okablowania w tym module: płytka, która kieruje, łączy i integruje różne ścieżki sygnałowe i zasilające między innymi wewnętrznymi komponentami modułu.

Płytka drukowana okablowania — zwana również płytką okablowania lub płytką połączeniową — różni się od płytki drukowanej sterowania i płytki drukowanej mocy w jednostce napędowej. Płytka drukowana sterowania zawiera elektronikę przetwarzającą i wykonuje algorytmy serwo.

Płytka drukowana mocy bezpośrednio współpracuje z tranzystorami wyjściowymi. Płytka drukowana okablowania zapewnia fizyczną infrastrukturę trasowania, która łączy te płytki z zewnętrznymi złączami modułu, czujnikami wewnętrznymi, połączeniami magistrali zasilania i urządzeniami zabezpieczającymi.

Bez płytki okablowania wewnętrzne komponenty modułu nie mogą komunikować się ze sobą ani z zewnętrznym systemem napędowym.

Seria A20B-1006 obejmuje płytki drukowane okablowania dla modułów napędowych FANUC Alpha w różnych zakresach prądowych i konfiguracjach. Wariant -0487 jest dopasowany do konkretnych modeli SPM w tej serii.

Jest produkowany w Japonii zgodnie ze standardami produkcyjnymi FANUC i zaprojektowany do pracy w środowisku termicznym i elektrycznym wewnątrz działającego napędu wrzeciona Alpha.

Kluczowe specyfikacje

SPM Alpha — napęd wrzeciona w architekturze FANUC

FANUC Alpha SPM to moduł napędu wrzeciona w systemie napędów z dzieloną magistralą DC firmy FANUC. Działa on obok PSM (modułu zasilania) i SVM (modułów wzmacniaczy serwo) we wspólnym szafie. PSM dostarcza magistralę DC.

Jednostki SVM zasilają silniki osi serwo. SPM zasila silnik wrzeciona.

Wymagania sterowania silnika wrzeciona różnią się od wymagań silników osi serwo.

Silnik wrzeciona musi pracować z zadanymi prędkościami od bliskiej zera do maksimum silnika, utrzymywać stały moment obrotowy w szerokim zakresie prędkości, obsługiwać sterowanie momentem obrotowym do operacji gwintowania i precyzyjnie orientować się w określonej pozycji kątowej do wymiany narzędzi. SPM obsługuje wszystkie te wymagania.

Wewnątrz SPM współpracuje ze sobą kilka płytek: płytka sterowania wykonuje algorytmy regulacji prędkości i momentu obrotowego, sekcja wyjściowa steruje tranzystorami mocy, a płytka drukowana okablowania — A20B-1006-0487 — łączy wszystkie wewnętrzne komponenty.

Każda ścieżka sygnału od płytki sterowania do stopnia wyjściowego mocy, każde połączenie czujnika, każdy interfejs złącza zewnętrznego przechodzi przez płytkę drukowaną okablowania.

Funkcja płytki drukowanej okablowania

Termin „płytka drukowana okablowania” jest specyficzny i znaczący w kontekście projektowania modułów napędowych FANUC. Płytki te służą jako centra dystrybucji wewnątrz modułu. Zawierają złącza, które pasują do wiązki przewodów modułu z CNC.

Zapewniają pozycje złączy wewnętrznych, które pasują do płytki sterowania i sekcji tranzystorów wyjściowych.

Kierują sygnały pomiaru prądu z przetworników prądu stopnia wyjściowego do wejść pomiarowych płytki sterowania.

Niektóre płytki drukowane okablowania zawierają również komponenty, które są funkcjonalnie częścią obwodu, który obsługują — kondensatory gasikowe, rezystory bramkowe, obwody kondycjonowania przetworników prądu i urządzenia zabezpieczające.

W tych przypadkach płytka okablowania nie jest tylko pasywnym trasowaniem; uczestniczy w funkcji obwodu. Konkretne rozmieszczenie komponentów na A20B-1006-0487 jest określone przez konfigurację SPM, którą obsługuje.

Gdy płytka drukowana okablowania ulegnie awarii — z powodu uszkodzenia komponentu, zużycia złącza, uszkodzenia ścieżki lub zanieczyszczenia — usterka często objawia się jako złożona awaria wielosygnałowa, a nie jako pojedyncza, czysta usterka.

Wiele alarmów może pojawić się jednocześnie, ponieważ płytka zapewnia ścieżki sygnałowe dla wielu różnych monitorowanych obwodów.

Ten wzorzec wielu alarmów może początkowo wydawać się mylący, dopóki nie zostanie zidentyfikowany wspólny element — płytka drukowana okablowania.

Wymiana w kontekście serwisowania SPM

Jednostki FANUC Alpha SPM są zazwyczaj serwisowane jako zespoły modułowe. Gdy moduł napędu wrzeciona ulegnie awarii, diagnostyka określa, czy usterka leży w sekcji sterowania (płytka sterowania), sekcji mocy (tranzystory wyjściowe), czy warstwie trasowania sygnału (płytka drukowana okablowania). Wymiana tylko uszkodzonej płytki zamiast całego modułu jest ekonomicznym i praktycznym podejściem konserwacyjnym.

Płytka drukowana okablowania jest jedną z trzech wymiennych warstw płytek w Alpha SPM. Jej wymiana wymaga częściowego demontażu obudowy modułu w celu uzyskania dostępu do pozycji montażowej płytki i złączy wewnętrznych.

Po wymianie należy przetestować pełną funkcjonalność modułu — przyspieszenie wrzeciona, stałą prędkość pod obciążeniem i orientację — przed powrotem maszyny do produkcji.

Upewnij się, że numer części zamiennej płytki jest dokładnie zgodny. Płytki drukowane okablowania z serii A20B-1006 są skonfigurowane dla określonych znamionowych prądów napędu.

Płytka o innym znamionowym prądzie może wyglądać podobnie, ale będzie miała inne wartości komponentów lub układy ścieżek, które nie pasują do wymaganych parametrów obwodu.

Często zadawane pytania

P1: Napęd wrzeciona Alpha wyzwala alarm nadprądowy natychmiast po włączeniu wrzeciona, przed wydaniem jakiegokolwiek polecenia prędkości. Czy płytka drukowana okablowania A20B-1006-0487 może być uszkodzona?

Alarm nadprądowy przed jakimkolwiek poleceniem prędkości jest zgodny z usterką płytki drukowanej okablowania lub płytki sterowania. Nadprąd jest wykrywany przed przełączeniem tranzystorów wyjściowych — wskazuje to na usterkę obwodu pomiarowego, a nie na rzeczywisty nadmierny prąd.

Sprawdź ścieżkę sygnału obwodu pomiaru prądu na płytce drukowanej okablowania: jeśli przetworniki prądu są podłączone do płytki okablowania, a ich kondycjonowanie sygnału znajduje się na płytce okablowania, usterka tam powoduje fałszywy odczyt nadprądu, który natychmiast wyzwala alarm.

P2: Wrzeciono działa z prędkością, ale orientacja za każdym razem zawodzi. Silnik i enkoder wydają się nieuszkodzone. Czy płytka drukowana okablowania może być w to zaangażowana?

Awaria orientacji wrzeciona przy normalnej pracy z prędkością wskazuje na ścieżkę sygnału Z (impuls pozycji raz na obrót). Na niektórych płytkach drukowanych okablowania SPM sygnał sprzężenia zwrotnego enkodera przechodzi przez płytkę drukowaną okablowania przed dotarciem do płytki sterowania.

Usterka płytki drukowanej okablowania na ścieżce sygnału enkodera może przerwać lub pogorszyć sygnał Z, pozostawiając nienaruszony sygnał sprzężenia zwrotnego prędkości (sygnał C).

Sprawdź sygnał Z na wyjściu złącza enkodera płytki drukowanej okablowania za pomocą oscyloskopu.

P3: Moduł SPM został otwarty do inspekcji, a płytka drukowana okablowania wykazuje widoczne korozję wokół obszaru jednego złącza. Czy płytka powinna zostać wymieniona?

Widoczna korozja wokół złącza wskazuje, że wilgoć lub żrący zanieczyszczenie dostały się do obudowy modułu i dotarły do płytki.

Korozja na stykach złączy zwiększa rezystancję styku i może powodować sporadyczne lub trwałe usterki sygnału.

Płytka z aktywną widoczną korozją powinna zostać wymieniona, a nie wyczyszczona — korozja zazwyczaj rozciąga się na styki złączy poza to, co jest widoczne na powierzchni, a czyszczenie rzadko w pełni przywraca uszkodzone styki do niezawodnego działania.

P4: Czy płytkę drukowaną okablowania można przetestować poza modułem napędowym?

Znaczący test funkcjonalny płytki drukowanej okablowania wymaga jej podłączenia do otaczających obwodów, które trasuje — płytki sterowania, stopnia wyjściowego i połączeń zewnętrznych. Izolowany test pasywnej płytki drukowanej okablowania jest ograniczony do pomiarów ciągłości i inspekcji wizualnej ścieżek i połączeń.

Aby potwierdzić, że płytka działa prawidłowo, musi być przetestowana w kompletnym zespole modułu w warunkach pracy.

P5: Po wymianie płytki drukowanej okablowania, czy należy ponownie wprowadzić jakieś parametry wrzeciona?

Parametry wrzeciona są przechowywane w pamięci kontrolera CNC (FROM/SRAM), a nie na płytce drukowanej okablowania modułu SPM. Wymiana płytki okablowania nie wpływa na przechowywanie parametrów.

Jednakże, po wszelkich pracach serwisowych SPM, przed oddaniem maszyny do produkcji należy potwierdzić, że sekwencja inicjalizacji wrzeciona przebiega prawidłowo i że parametry kalibracji prędkości wrzeciona i orientacji zapewniają oczekiwane zachowanie maszyny.
