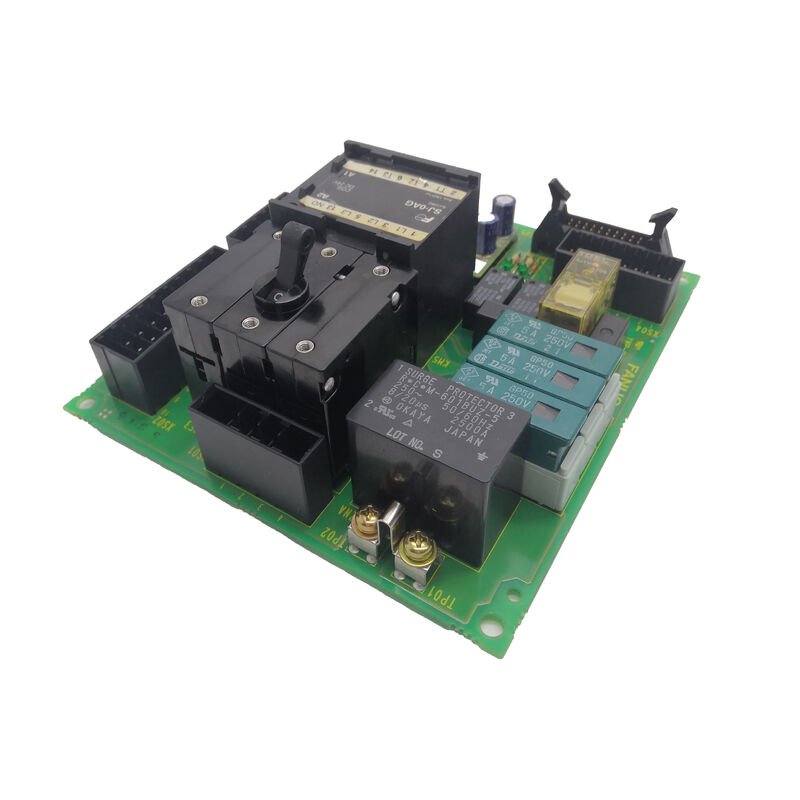

FANUC BOARD UNIT A20B10060489 A2OB-1OO6-O489 A20B-1006-0489

A20B-1006-0489∙ FANUC Alpha SPM-30 Wzmocniciel mocy węzła PCB A06B-6088-H230 / Japonia / Z A20B-2902-0390 i A16B-2202-043x

SPM Moduł napędowy w układzie Alfa

W przyrządzie napędowym serii FANUC Alpha, SPM (Spindle Power Module) napędza główny silnik węglowy narzędzia.SPM otrzymuje napięcie prądu prądu stałego z PSM (modulu zasilania) i przekształca go w prąd AC o zmiennej częstotliwości dla silnika wrzecionego.

SPM-30 obsługuje wrot 30kW, typowy poziom mocy dla centrów obróbki z wielkością silnika wrotów w zakresie 22-30kW, obejmujący szeroki zakres operacji obróbki ogólnego użytku.

Wewnątrz modułu SPM-30 trzy różne PCB współpracują:

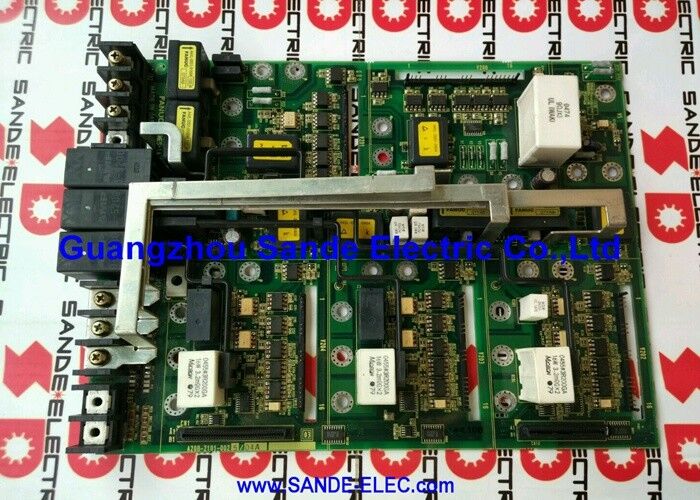

Płyty zasilania (A20B-1006-0489):Podstawowe okablowanie i układ sterujący PCB. Przenosi połączenia o wysokim prądzie, wejście do przycisku prądu stałego, trójfazowe wyjście prądu przemiennego do silnika wrzutowego i interfejsy urządzeń zasilania.

Płyty ogniowe (A20B-2902-0390):Generuje impulsy napędu bramy dla urządzeń przełącznikowych IGBT.Płyty do wystrzeliwania tłumaczą polecenia karty sterującej na mikrosekundowe sygnały bramki wymagane do dokładnej kontroli prędkości wrotnika i momentu obrotowego.

Karta sterowania (A16B-2202-043x lub A16B-2203-033x):Poziom inteligencji. Otrzymuje polecenia o prędkości węgla od CNC, uruchamia pętle sterowania prędkością i prądem, przetwarza informacje zwrotne kodera i poleca desce ostrzałowej.

Kluczowe informacje o produkcie

Wydajność spindla 30 kW

Moduł SPM-30 jest przeznaczony do ciągłej mocy węglowej 30 kW. W kontekście silników węglowych w centrach obróbki 30 kW obejmuje:

• Ośrodki obróbki szybkich z umiarkowanym momentem obrotowym węgla przy podwyższonych prędkościach
• Centrum obróbki pionowej ogólnego użytku z zakresem obrotowym węzłów 15000-20000 obrotów na minutę
• Horyzontalne centra obróbcze, w których wymagana jest trwała moc przy umiarkowanym momentu obrotowym

30 kW odnosi się do całkowitej ciągłej mocy wyjściowej. Krótkoterminowa moc szczytowa podczas przejściowych przyspieszeń zwykle przekracza tę wartość.

Scenariusze zastosowania

Uszkodzenie deski zasilania SPM-30:Napęd węzłowy w centrum obróbki generuje trwały alarm nadprądowy, który nie koreluje z obciążeniem silnika lub mechanicznym.Wykryto usterkę na desce zasilania A20B-1006-0489Wymiana deski przywraca prawidłowe działanie wrzeciona.

Usługa modułu SPM-30:Podczas planowanej przeglądu modułu napędu wrotnego, płyta napędowa A20B-1006-0489 zostaje wymieniona wraz z płyta palna w ramach całkowitej odnowy PCB dla systemu napędowego wrotnego w godzinach pracy.

Przywrócenie po awarii:Moduł wrzutowy uległ uszkodzeniu wewnętrznemu w wyniku przespięcia prądu stałego.w połączeniu z weryfikacją deski ogniowej i karty sterowania, przywraca moduł wrotnika do pełnej specyfikacji roboczej.

Częste pytania

P1: Czy A20B-1006-0489 jest sprzedawany i instalowany oddzielnie, czy tylko jako część kompletnego modułu?

Niektóre organizacje serwisowe dostarczają płytę A20B-1006-0489 jako pojedynczą płytę do wymiany na poziomie naprawy.dostarczać tylko kompletny moduł A06B-6088-H230 jako zespół nie tylko pojedynczy PCBW zależności od diagnostyki usterki zależy od tego, czy odpowiednim podejściem jest dostarczanie pojedynczych płyt, czy dostarczanie kompletnych modułów.powszechne uszkodzenie modułu (wielokrotne deski), urządzeń zasilania) jest lepiej rozwiązywane poprzez całkowitą wymianę modułu.

P2: Jaka jest funkcja deski do strzelania A20B-2902-0390 i w jaki sposób oddziałuje ona z A20B-1006-0489?

Płyta wystrzeliwania generuje sygnały napędu bramy (impulsy PWM) dla tranzystorów IGBT w etapie wyjścia SPM-30.Sygnały napędu bramy przechodzą przez płytę zasilania (A20B-1006-0489) do końcówek bramy IGBTJeżeli płyta wygeneruje nieprawidłowe ustawienie czasu bramy, płyta zasilania przekazuje te nieprawidłowe sygnały do urządzeń zasilania, co prowadzi do zaburzenia równowagi prądu, nadmiernego ogrzewania lub awarii części.Diagnoza błędu powinna potwierdzić, że obie deski działają prawidłowo przed wymianą tylko jednej.

P3: Czym różni się SPM-30 (A06B-6088-H230) od nowszego wariantu A06B-6102-H230?

Obie wykorzystują płytę zasilania A20B-1006-0489, ale z różnymi wersjami kart sterujących i wersjami oprogramowania.A06B-6102-H230 wykorzystuje karty sterowania z serii A16B-2203-033x z zaktualizowanym oprogramowaniem (wersja ROM 9D20 lub nowsza)Płyty zasilania są wspólne między tymi wariantami, ponieważ sprzęt napędu silnika jest identyczny. Różnica polega na możliwościach oprogramowania sterowania.

P4: Jakie zabezpieczenia zapewnia moduł SPM-30?

SPM-30 chroni przed prądem nadmiernym (prąd wyjściowy przekraczający granice), prądem prądowym prądu stałego (z PSM lub regeneracji), zwarciami fazowo-fazowymi i fazowo-ziemnymi,nadciśnienie (monitorowanie temperatury radiatora), i przeciążenia silnika węglowego. Ochrona ta jest wdrażana w całym stosie trzech płyt: karta sterująca monitoruje większość warunków i poleca płytce ostrzegawczej wyłączenie impulsów bramy w przypadku awarii;Płyty zasilania przyczyniają się do monitorowania termicznego poprzez połączenia termistorowe.

P5: Jakie są kody alarmowe alfa SPM wskazujące na awarię deski zasilania?

Alarmy FANUC Alpha SPM istotne dla problemów z płytami zasilania obejmują: alarm SPM 24 (alarm IPM wskazujący usterkę napędu bramy IGBT lub usterki urządzenia zasilania, która przechodzi przez płytę zasilania); alarm SPM 01 (przekręt silnika) oraz alarm SPM 12 (przekręt zlewu cieplnego).ale trwałe lub natychmiast powtarzające się alarmy, w szczególności alarmy IPM, bez zidentyfikowanej usterki silnika lub zewnętrznej, wskazują na płytę zasilania jako kandydata do wymiany.
