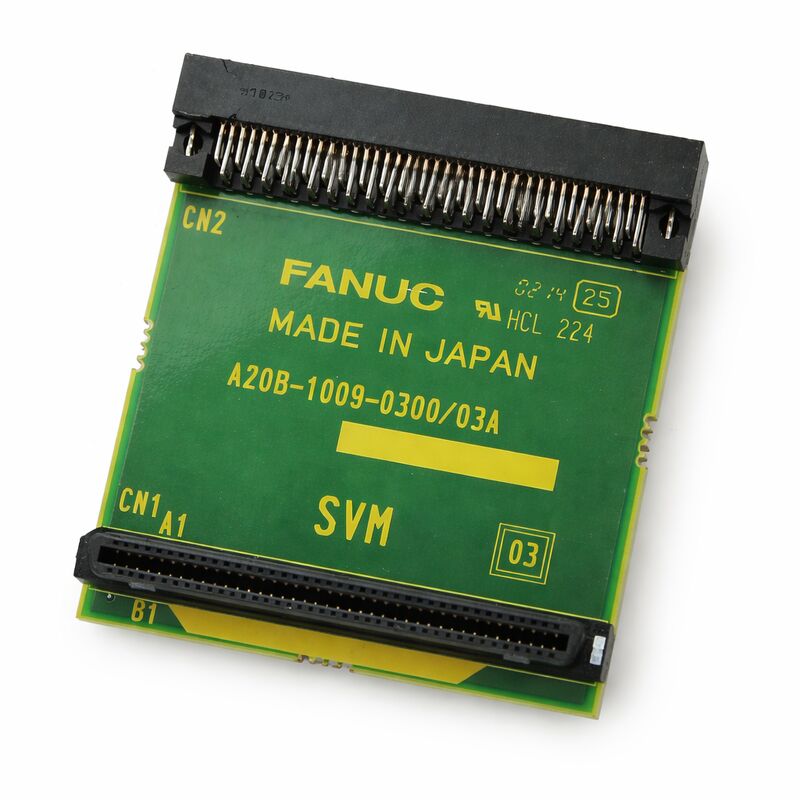

Fanuc A20B-1009-0300 Tablica obwodowa A20B10090300 A2OB-1OO9-O3OO

FANUC A20B-1009-0300 | Płytka połączeniowa — Seria A20B-1009, systemy CNC i robotów FANUC, pochodzenie Japonia

Numer części: A20B-1009-0300

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka połączeniowa

Seria płytek: A20B-1009

Zastosowanie: Wewnętrzny interfejs kontrolera CNC i robotów FANUC

Przegląd

A20B-1009-0300 to płytka drukowana połączeniowa z serii A20B-1009 firmy FANUC. Płytki połączeniowe w systemach FANUC pełnią funkcję fizycznego i elektrycznego interfejsu między różnymi sekcjami kontrolera lub między kontrolerem a okablowaniem terenowym.

Przekierowują sygnały, dopasowują typy złączy, konwertują poziomy sygnałów lub zapewniają fizyczne punkty montażowe i zakończenia dla kabli pochodzących spoza szafy kontrolera.

Seria A20B-1009 to grupa płytek interfejsu i połączeniowych FANUC stosowanych w aplikacjach kontrolerów CNC i robotów.

Płytki te zazwyczaj nie wykonują aktywnego przetwarzania sygnałów — nie są to procesory ani karty pamięci.

Zamiast tego pełnią kluczową rolę w tłumaczeniu wewnętrznego układu złączy jednostki sterującej na fizyczne złącza i ścieżki sygnałowe wymagane przez zewnętrzne okablowanie maszyny lub robota.

Jakość tego interfejsu — integralność każdego złącza i ścieżki — bezpośrednio wpływa na niezawodność komunikacji systemu z otaczającym sprzętem maszynowym.

Firma FANUC produkuje płytki połączeniowe w Japonii zgodnie z tymi samymi standardami jakości, co swoje płytki przetwarzające.

Chociaż płytki te są często pomijane w porównaniu do płytek procesorowych i pamięci, awaria płytki połączeniowej daje taki sam efekt jak uszkodzony kabel: sygnały nie docierają do celu, CNC lub robot nie odbiera sygnałów z czujników lub nie może sterować swoimi wyjściami, a pojawiają się błędy.

Kluczowe specyfikacje

Rola płytek połączeniowych w systemach FANUC

Kontrolery CNC i robotów nie są urządzeniami monolitycznymi. Zawierają wiele płytek, z których każda specjalizuje się w określonej funkcji sterowania, a wszystkie komunikują się za pośrednictwem zdefiniowanego zestawu wewnętrznych magistral i złączy.

Sygnały podróżujące między tymi płytkami muszą ostatecznie dotrzeć do świata zewnętrznego — serwonapędów, urządzeń terenowych I/O, paneli operatora i sieci komunikacyjnych.

Płytki połączeniowe obsługują to przejście.

Płytka wewnętrzna może używać złącza o dużej gęstości, które efektywnie mieści się w stelażu kontrolera, ale jest niepraktyczne do okablowania terenowego.

Płytka połączeniowa stanowi adapter — konwertując wewnętrzny układ złączy na typy kabli i złączy odpowiednie do instalacji w szafie maszyny.

W kontrolerach robotów FANUC seria A20B-1009 obejmuje płytki używane do połączeń jednostek hamulca i kompensacji grawitacji, konwersji złączy I/O i innych funkcji interfejsu wewnętrznego.

Każdy wariant w serii — identyfikowany przez ostatnie cyfry numeru części — służy określonemu celowi połączenia, zdefiniowanemu przez jego umiejscowienie w architekturze kontrolera.

Dlaczego dochodzi do awarii płytek połączeniowych

Płytki połączeniowe ulegają awarii z mniejszej liczby powodów niż aktywne płytki przetwarzające. Nie zawierają procesorów, które mogłyby ulec awarii, kondensatorów, które mogłyby się starzeć, ani oprogramowania układowego, które mogłoby ulec uszkodzeniu.

Ich tryby awarii są głównie fizyczne: uszkodzenia mechaniczne płytki drukowanej lub jej złączy spowodowane powtarzającymi się cyklami łączenia, korozja spowodowana zanieczyszczeniem środowiska, uszkodzenia spowodowane nadmierną siłą wkładania lub ugięcie płytki spowodowane cyklami termicznymi, które z czasem łamią połączenia lutowane.

Gdy płytka połączeniowa ulegnie awarii, objawy są podobne do objawów awarii kabla. Sygnały, których kontroler oczekuje, są nieobecne.

Wyjścia sterowane przez kontroler nie docierają do maszyny. Pojawiają się alarmy, które wyglądają jak awarie urządzeń terenowych, ale w rzeczywistości są awariami płytek połączeniowych.

Sprawdzenia kabli i złączy, które niczego nie wykrywają, powinny przekierować uwagę na samą płytkę połączeniową.

Środowiska o wysokich wibracjach przyspieszają degradację płytek połączeniowych.

Powtarzające się mikroruchy spowodowane wibracjami stopniowo rozluźniają połączenia lutowane i styki złączy.

Regularna inspekcja płytek połączeniowych w maszynach o wysokich prędkościach obrotowych wrzeciona lub znaczących wibracjach podczas cięcia jest rozsądną praktyką konserwacji zapobiegawczej.

Obsługa i wymiana

Wymiana płytki połączeniowej jest zazwyczaj prosta. Wyłącz system, udokumentuj połączenia kablowe przed demontażem, odłącz wszystkie kable i mocowanie płytki, zamontuj płytkę zamienną i podłącz kable w udokumentowanej kolejności.

Krok dokumentacji jest kluczowy.

Płytki połączeniowe mogą mieć wiele podobnie wyglądających złączy, a zamiana dwóch kabli powoduje nieprawidłowe trasowanie sygnałów, co może prowadzić do nieoczekiwanych i trudnych do zdiagnozowania błędów. Sfotografuj lub narysuj schemat układu kabli przed rozpoczęciem demontażu.

Po wymianie przed uruchomieniem maszyny potwierdź obecność wszystkich oczekiwanych sygnałów na wyjściach płytki połączeniowej.

Użyj ekranów diagnostycznych I/O kontrolera, aby zweryfikować, czy sygnały wejściowe z terenu są odczytywane poprawnie i czy polecenia wyjściowe docierają do urządzeń terenowych.

Często zadawane pytania

P1: Kilka sygnałów I/O przestało działać jednocześnie. Kable wyglądają na nienaruszone. Czy A20B-1009-0300 może być wadliwy?

Wiele awarii I/O przy nienaruszonych kablach jest klasycznym wzorcem awarii płytki połączeniowej.

Awaria wewnętrznej magistrali płytki połączeniowej — pęknięta ścieżka lub uszkodzone połączenie lutowane — może wyłączyć grupę sygnałów jednocześnie, a nie pojedynczo.

Sprawdź złącza płytki połączeniowej pod kątem jakichkolwiek oznak uszkodzenia lub korozji, zanim stwierdzisz, że płytka jest uszkodzona.

Wyczyść styki złączy, ponownie zamontuj wszystkie złącza i przetestuj ponownie przed zamówieniem zamiennika.

P2: Na płytce połączeniowej widać ślady przypalenia w pobliżu jednego ze złączy. Czy można ją naprawić?

Ślady przypalenia wskazują na poprzednie zdarzenie przeciążenia — nadmierny prąd przez złącze lub pobliski obwód.

Nawet jeśli przyczyna przeciążenia zostanie usunięta, ścieżki PCB płytki i pobliskie komponenty mogą być zdegradowane w sposób niewidoczny z powierzchni.

Płytka z uszkodzeniami spowodowanymi przypaleniem nie jest niezawodna. Wymień ją, zamiast próbować naprawiać kosmetyczne uszkodzenia na potencjalnie naruszonych ścieżkach miedzianych.

P3: Czy ta płytka jest objęta wymogami dotyczącymi kopii zapasowej baterii SRAM?

Nie. Płytki połączeniowe są pasywne — nie zawierają pamięci, procesorów ani pamięci zasilanej bateryjnie.

Podczas wymiany płytki nie ma danych do utraty. W przeciwieństwie do wymiany płytki CPU lub pamięci, wymiana płytki połączeniowej nie wymaga przywracania danych z kopii zapasowej.

Dane sterujące maszyny pozostają w pamięciach kontrolera, nienaruszone przez wymianę płytki połączeniowej.

P4: Jak mogę potwierdzić, że jest to właściwa płytka połączeniowa dla mojej aplikacji?

Odczytaj numer części z etykiety zainstalowanej płytki. Dopasuj go dokładnie — w tym sufiks A20B-1009-0300.

W ramach serii A20B-1009 różne warianty służą różnym fizycznym układom złączy i przypisaniom sygnałów.

Nieprawidłowy wariant instaluje się mechanicznie, ale nieprawidłowo trasuje sygnały. Etykieta zainstalowanej płytki jest ostatecznym identyfikatorem.

P5: Piny złącza na zainstalowanej płytce są wygięte. Czy płytkę należy wymienić, czy piny wyprostować?

Wygięte piny na złączu płytki drukowanej należy ostrożnie wyprostować, jeśli nie ma trwałego odkształcenia u podstawy pinu. Użyj odpowiednich małych narzędzi i pracuj ostrożnie.

Jeśli jakikolwiek pin jest złamany u podstawy lub jeśli podkładka PCB, do której jest lutowany, jest oderwana, konieczna jest wymiana — złamany pin nie może być niezawodnie naprawiony do standardu jakości wymaganego do użytku w przemysłowych płytach sterujących. Przed podjęciem decyzji należy przeprowadzić inspekcję pod powiększeniem.
