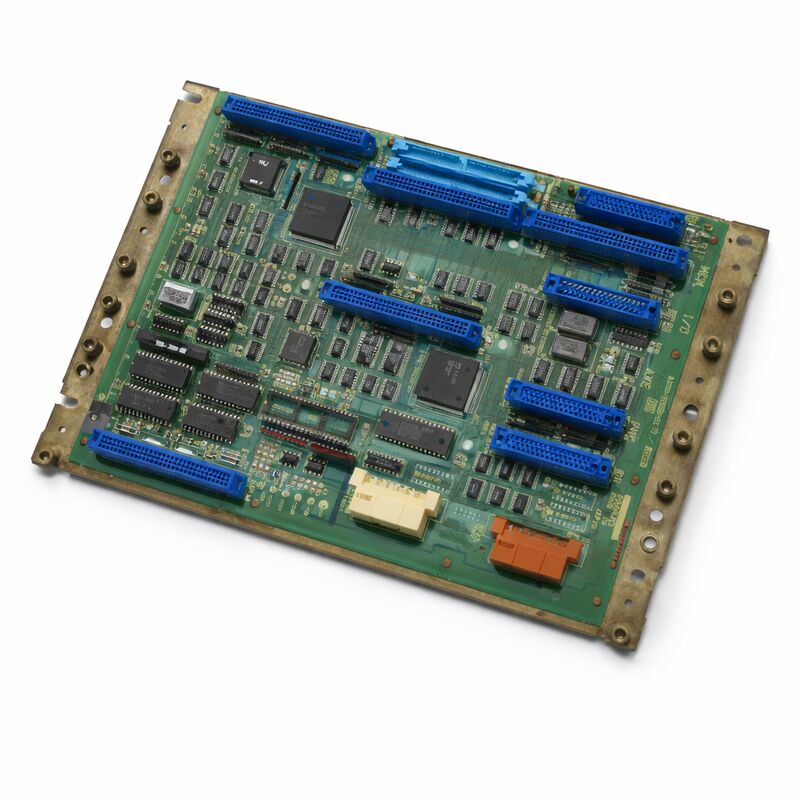

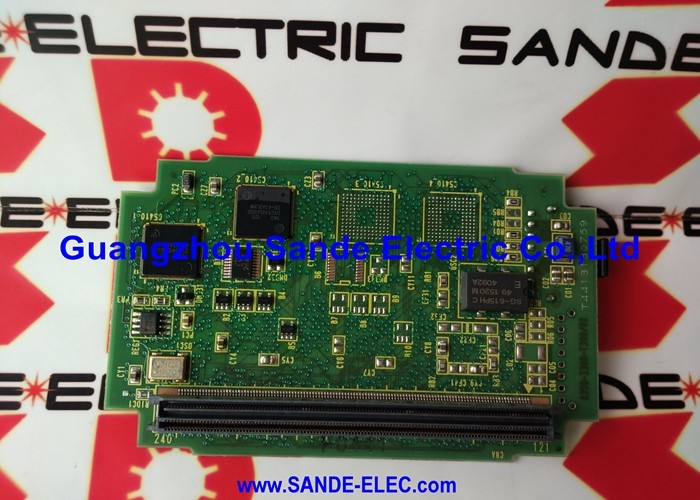

1pc FANUC MASTER BOARD A20B-2000-0175 przetestowany A20B20000175 A2OB-2OOO-O175

FANUC A20B-2000-0175 ∙ Zero-C Control Master PCB ∙ 32-bit 486, seria 0MC / 0TC / 0MD / 0TD

Numer części:A20B-2000-0175

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Główne układy sterujące (PCB) (płyty główne)

Procesor:32-bitowy Intel 486

Architektura:Architektura podzielona (rozproszona)

Kompatybilne systemyFANUC FS0-C, FS0-D, FS-0MD, FS-0TD (zero-C / zero-D)

Wspierane konfiguracje:0-T, 0-M, 0-W, 0-P, 0-G

Poprzednik:A20B-2000-0170

Przegląd

A20B-2000-0175 to 32-bitowy główny układ sterujący dla systemów CNC serii Zero-C i Zero-D firmy FANUC.posiadający tę samą podstawową architekturę, ale zawierający szybszy procesor Intel 486 zamiast procesora wcześniejszej płyty.

Ulepszenie prędkości przetwarzania poprawiło wydajność czasu cyklu CNC i szybkość reagowania bez konieczności zmiany konfiguracji deski obwodowej sterownika.

Podobnie jak jego poprzednik, A20B-2000-0175 jest półrozmiarową płytą, która pełni funkcję tła i centralnego procesora dla całego sterownika Zero-C.

Wszystkie płyty peryferyjne ̇ karta pamięci, płyta sterowania ośmi, płyta I/O oraz opcjonalnie procesor graficzny i karta PMC-M ̇ podłączane do tej płyty głównej lub połączone przez nią.Zarząd koordynuje wszystkie te działania., zarządzanie interpolacją CNC, wykonywaniem programu i komunikacją między każdym podsystemem.

Platforma Zero-C, zbudowana wokół tej deski, była jedną z najczęściej stosowanych generacji kontrolerów FANUC.

Jego niezwykła konfigurowalność obejmuje obróbkę obrotową, frezowanie, EDM, szlifowanie, tłoczenie,i innych rodzajów maszyn z tej samej platformy sprzętowej.

Maszyny obsługujące ten sterownik są nadal produkowane na całym świecie.

Główne specyfikacje

Uaktualnienie procesora 486

Główną różnicą sprzętową między A20B-2000-0175 a jego poprzednikiem jest procesor.który zapewnił wymierną poprawę przepustowości przetwarzania w porównaniu z wcześniejszą płytą CPU.

W kategoriach CNC, ta poprawa przetwarzania przejawiała się w szybszym interpolacji

Na maszynach działających złożonymi programami konturowania z wieloma ruchami krótkich segmentów dodatkowe pole przetwarzania pozwoliło sterownikowi patrzeć dalej i interpolować płynniej.

486 również szybciej obsługiwał komunikację z płytami peryferyjnymi, zmniejszając opóźnienie w ogólnej pętli sterowania.

Poprawa ta była znacząca bez zakłóceń. Ekosystem płyt peryferyjnych - płyty pamięci, płyty osi, płyty I/O - pozostał kompatybilny.

Sterownik z -0170 może zostać zmodernizowany na -0175 poprzez wymianę płyty głównej i przenoszenie modułów SMD,pod warunkiem, że płyty peryferyjne były kompatybilne z szybszym procesorem.

Architektura podziału The Zero-C Design Philosophy

Płyta główna Zero-C jest centrum architektury przetwarzania podzielonych.Płyty osi zamontowane na płycie głównej uruchamia cyfrowy serwo interfejs, przekształcając obliczone pozycje NC w polecenia szerokości impulsu, które napędzają wzmacniacze serwo.

Płyta pamięci zawiera programy systemowe, parametry i programy NC.

Płyta I/O łączy kablówkę pola maszyny, czujniki, magnety, przełączniki.

Każda rada zarządzająca zajmowała się swoimi konkretnymi zadaniami bez konkurowania z innymi w zakresie czasu przetwarzania.

System był również utrzymywalny: uszkodzona płyta osi nie usuwała NC, a uszkodzona płyta pamięci mogła zostać wymieniona bez zakłócania płyty głównej.

Minimalna konfiguracja funkcjonalnego systemu Zero-C to trzy płyty: płytę główną, płytę pamięci, płytę osi,i płytę I/O typicznie maszyna zawiera również kasetę PC do komunikacji DNC.

Większe konfiguracje dodają podsystem procesora graficznego do ulepszonego wyświetlacza, płytę PMC-M do bardziej złożonych programów drabiny i dodatkowe płyty osi dla piątej lub szóstej osi.

Kompatybilność z przeszłością z -0170

A20B-2000-0175 jest wyznaczonym zastępstwem A20B-2000-0170. W większości konfiguracji -0175 akceptuje te same deski peryferyjne i te same moduły SMD (jeśli istnieją) co -0170.W przypadku zastąpienia -0170 -0175, płyty peryferyjne pozostają na miejscu, a w stosownych przypadkach moduły SMD są przenoszone.

Kluczowym wymogiem zgodności, który należy zweryfikować przed zastąpieniem, jest wersja oprogramowania systemowego.

Oprogramowanie systemowe na płycie pamięci musi być kompatybilne z wersją -0175.

W większości przypadków nie stanowi to problemu, ale sterowniki uruchamiające bardzo wczesne wersje oprogramowania systemowego Zero-C mogą wymagać aktualizacji oprogramowania systemowego podczas przejścia na -0175.

Częste pytania

P1: Maszyna Zero-C uruchamia się, ale czas cyklu wydaje się wolniejszy niż oczekiwano.

Powolny czas cyklu w systemie Zero-C może wynikać z nieprawidłowych parametrów widzenia w przyszłość, uszkodzonego obwodu zegara na płycie głównej lub nadmiernego obciążenia przerwami z płyty peryferyjnej.Sprawdź ekrany diagnostyczne kontrolera dla wszystkich wskaźników zajętych procesora.

Jeśli oscylator zegarowy deski jest uszkodzony, może działać poniżej jego częstotliwości znamionowej, co powoduje stałe, odtwarzalne spowolnienie, a nie przerywane awarie.

Wymiana deski jest jedynym niezawodnym lekarstwem na uszkodzony obwód zegarowy.

P2: Po zastąpieniu -0170 -0175 maszyna uruchamia się, ale płyta osi nie jest rozpoznawana.

Brak rozpoznawania płyty osi po wymianie płyty głównej zwykle wskazuje na niekompatybilność czasu lub przeglądu sprzętu między -0175 a płytą osi.Potwierdź, że przegląd deski osi znajduje się w zakresie kompatybilności dla -0175.

Sprawdź połączenia płaszczyzny tylnej pomiędzy płytą główną a płytą osi. Sprawdź również, czy wszystkie przełączniki konfiguracyjne na płytce osi są ustawione prawidłowo dla liczby osi systemu.

P3: Maszyna Zero-C włącza się, ale wyświetlacz pozostaje pusty po początkowym błysku uruchomienia.

Puste wyświetlenie po początkowym uruchomieniu oznacza zazwyczaj, że procesor NC nie zakończył sekwencji uruchamiania.

To może być płyta główna lub płyta pamięci, z której płyta główna próbuje ładować oprogramowanie.

Obserwuj diagnostyczne diody LED na tablicy głównej w celu określenia stanu sekwencji uruchamiania.Płyta, która zatrzymuje się w połowie z określonym wzorem LED wskazuje na zdefiniowane miejsce usterki na wykresie diagnostycznym FANUC.

Płyta, która nie wytwarza żadnej aktywności LED, sugeruje awarię procesora lub awarię zasilania na płycie głównej.

P4: Czy A20B-2000-0175 jest wymienny między maszyną 0MC a maszyną 0TD?

Oprogramowanie płyty głównej jest takie samo dla wszystkich wariantów Zero-C. Różni się między typami maszyn oprogramowaniem systemowym, płytą osi i parametrami, a nie płytą główną.

Płyty z 0MC mogą służyć 0TD i odwrotnie, pod warunkiem że płyty peryferyjne, oprogramowanie systemowe i parametry są odpowiednie dla maszyny docelowej.

Zawsze przywracaj kopie zapasowe danych maszyny docelowej po wymianie płyty głównej.

P5: Płyty -0175 zostały zakupione jako testowane części zamienne. Jak należy je przechowywać, aby utrzymać stan?

Przechowywać w oryginalnym opakowaniu anty- statycznym lub w opakowaniu anty- statycznym, w temperaturze pokojowej, z dala od wilgotności, bezpośredniego światła słonecznego i ekstremalnych temperatur.

Po kilku latach należy sprawdzać kontakty płytek pod kątem występowania utleniania.

Jeżeli płyta posiada akumulator zapasowy SRAM, należy sprawdzić i wymienić baterię przed jej użyciem  awaria baterii podczas przechowywania nie ma wpływu na płyta.ale oznacza to, że dane SRAM nie przetrwają, jeśli tablica będzie kiedykolwiek zasilana danymi w SRAM.
