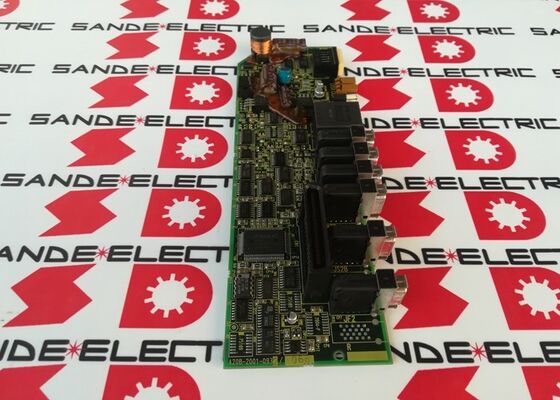

1 PC Wykorzystane płyty PCB Fanuc A20B-2001-0932 A20B20010932 A2OB-2OO1-O932

A20B-2001-0932∙ FANUC Alpha SVM1 Servo Control PCB A06B-6079-H106 / Typ A / 48V / 8-Segment Display / Supersedes A16B-2202-0790

Alpha SVM1 Pierwsza generacja cyfrowego napędu serwo

FANUC Alpha (seria α) reprezentuje oryginalną platformę serwo wzmacniacza cyfrowego o wysokiej wydajności FANUC Moduły SVM1 z serii A06B-6079 są jednoosiowymi wzmacniaczami serwo dla tej platformy.

A20B-2001-0932 jest płytą sterującą (kartą przednią) dla tych modułów Alpha SVM1 - inteligentną płytą, która:

Komunikuje się z CNC za pośrednictwem interfejsu typu A:Interfejs typu A jest wcześniejszy od FSSB (Fiber Optic Servo Serial Bus).i powiązanych systemów CNC przed FSSB.

Napędza serwomotory ALPHA za pośrednictwem modułów SVM1:DNC Electronics potwierdza, że płyty klasy A20B-2001-0930 obsługują moduły SVM1 od 12A do 80A, napędzające silniki Alfa od A1/3000 do rozmiaru A22/2000." A20B-2001-0932 służy tej samej rodzinie A06B-6079 SVM1.

Główne specyfikacje

A20B-2001-093x Rodzina ¢ Alfa SVM1 PCB kontrolnych

Rodzina A20B-2001-093x jest grupą kontrolną PCB dla modułów jednosiowych Alpha SVM1 (A06B-6079):

W podręczniku serii GE Fanuc Alpha wymieniono również A20B-2001-0932 jako związaną ze SVM1-240 (H107) ‡, zauważając, że jest częścią rozszerzonego zakresu jednoszytowego serii Alpha.

Scenariusze zastosowania

Błąd deski sterowania alfa SVM1:Centrum obróbki serii FANUC Alpha opracowuje alarmy serwo komunikacyjne na określonej osi.

Utrzymanie starszych maszyn CNC:A production line running Series 16-B or 18-B CNC controls with A06B-6079 Alpha servo drives requires A20B-2001-0932 for continued operation — the Alpha generation predates Alpha-i but remains in service on many established machine tools.

Częste pytania

P1: Jaka jest różnica między interfejsem typu A i typu B (FSSB) dla napędów Alpha SVM1?

Interfejs typu A wykorzystuje dedykowane połączenie seryjne z równoległymi liniami sygnału między CNC a każdym wzmacniaczem serwo.FSSB (typ B/FSSB) wykorzystuje łańcuch markizy z włókna optycznegoA20B-2001-0932 obsługuje napędy interfejsu typu A (seria A06B-6079). A20B-2100-0540 obsługuje napędy interfejsu FSSB (seria A06B-6096).Są to różne generacje sprzętu, a płyty nie są wymienialne.

P2: Czy A20B-2001-0932 może zastąpić starszy A16B-2202-0790?

W podręczniku serii GE Fanuc Alpha wymieniono A16B-2202-0790 jako starą specyfikację, a A20B-2001-0932 jako aktualną/nową specyfikację dla tej samej pozycji tablicy.Dla większości zastosowań Alpha SVM1 jest to bezpośrednie zastąpienie. Przed montażem należy potwierdzić zgodność z obowiązującą instrukcją obsługi technicznej serii FANUC Alpha.

Pytanie 3: Jakie silniki serwo Alfa napędza moduł A06B-6079-H106 SVM1?

DNC Electronics potwierdza napędy klasy A20B-2001-0930 (w tej samej rodzinie) "Alfa silniki od A1/3000 do rozmiaru A22/2000." Specyficzna prądówka modułu H106 określa kompatybilny rozmiar ramy silnikaPotwierdź specyfikacje silnika z dokumentacji modułu A06B-6079-H106.

P4: Czy wymiana A20B-2001-0932 wpływa na parametry serwo?

Po zamontowaniu zamiennika A20B-2001-0932 CNC przywraca komunikację serwo typu A i stosuje istniejące parametry serwo.Weryfikacja normalnej reakcji osi przy niskiej prędkości przed powrotem do produkcji.
