FANUC A20B-2001-0750 | Seria Alpha A06B-6079 Sterownik Serwo Napędu PCB — Wielooosiowy SVM, Pochodzenie Japonia

Numer części: A20B-2001-0750

Producent: FANUC Corporation (Japonia)

Typ produktu: PCB sterowania wzmacniacza serwo (płyta napędu)

Seria płyt: A20B-2001

Rodzina napędów: FANUC Alpha Series A06B-6079 SVM (Moduł Wzmacniacza Serwo)

Zastosowanie: Sterowanie wieloosiowym serwo napędem FANUC CNC

Przegląd

A20B-2001-0750 to płyta sterująca z serii A20B-2001 — rodziny płyt sterujących używanych w modułach wzmacniaczy serwo FANUC Alpha serii A06B-6079.

Seria 6079 to linia produktów FANUC Alpha SVM (Servo Amplifier Module), używana w szerokiej gamie obrabiarek CNC FANUC i systemów automatyki przemysłowej do napędzania serwomotorów AC.

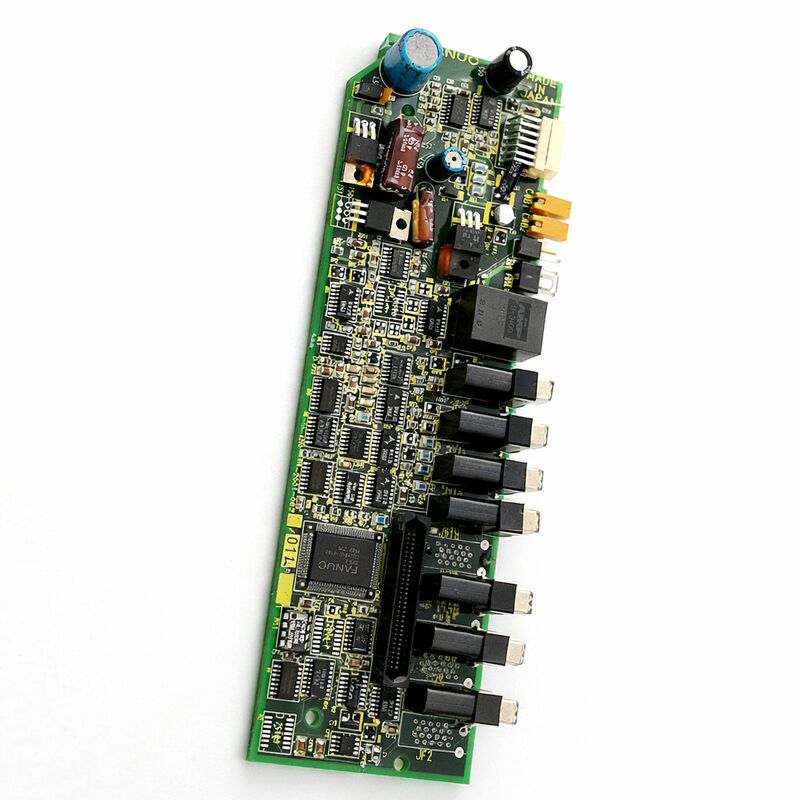

Ta płyta sterująca jest przednią płytą PCB modułu SVM: płyta ta przetwarza polecenia serwo z CNC, zarządza pętlami pozycji i prądu wieloosiowego, komunikuje się z informacją zwrotną z enkodera i wyświetla stan operacyjny napędu.

W architekturze SVM 6079 każdy moduł wzmacniacza serwo zawiera dwie współpracujące ze sobą płyty PCB.

Płyta sterująca — seria A20B-2001 — obsługuje całą inteligencję: przetwarzanie DSP, które uruchamia algorytmy sterowania serwo, interfejs komunikacji szeregowej z kontrolerem CNC za pomocą kabla światłowodowego FANUC oraz sygnały sterujące bramką, które informują tranzystory mocy, kiedy mają się przełączyć.

Płyta mocy (z serii A16B-2202 lub A16B-2203) obsługuje stronę napędu o wysokim prądzie, konwertując napięcie magistrali DC na prąd silnika. Razem te dwie płyty stanowią kompletny zespół napędowy.

Gdy płyta sterująca ulegnie awarii, napęd nie może wykonać swoich funkcji serwo, niezależnie od stanu płyty mocy.

A20B-2001-0750 należy do tej uznanej rodziny płyt sterujących. Znajduje się ona na przedniej części modułu SVM 6079, dostępna bez wyjmowania napędu z szafy. Na jej przedniej stronie znajduje się 7-segmentowy wskaźnik stanu LED — pierwsze narzędzie diagnostyczne, z którego korzysta technik w przypadku wystąpienia alarmu serwo.

Ten wyświetlacz pokazuje kody stanu operacyjnego napędu i numery alarmów, identyfikując usterkę bez potrzeby dodatkowego sprzętu testowego.

Kluczowe specyfikacje

Architektura napędu Alpha SVM

FANUC Alpha SVM wykorzystuje konstrukcję z dzieloną płytą, która odzwierciedla bardzo różne środowiska pracy elektroniki sterującej i elektroniki mocy. Sekcja mocy — IGBT, połączenia magistrali DC, czujniki prądu — pracuje przy napięciach do 325 V DC i obsługuje prądy mierzone w dziesiątkach amperów. Te obwody dużej mocy generują szumy przełączania i ciepło.

Sekcja sterowania — A20B-2001-0750 — działa całkowicie na niskonapięciowych zasilaczach logicznych. Jej obwody są wrażliwe na szumy i naprężenia termiczne sekcji mocy. Rozdzielenie ich na dwie oddzielne płyty, z określonymi punktami interfejsu między nimi, jest zarówno dobrą praktyką inżynieryjną, jak i wygodą konserwacji: pozwala to na niezależną wymianę obu płyt.

Płyta sterująca odbiera polecenia pozycji od kontrolera CNC za pośrednictwem szeregowego interfejsu światłowodowego. Światłowód jest odporny na zakłócenia elektromagnetyczne generowane w szafie napędu — kluczowy powód, dla którego FANUC wybrał światłowód do połączenia komunikacyjnego CNC-napęd.

Płyta sterująca konwertuje te polecenia na sygnały sterujące bramką PWM (modulacja szerokości impulsu), które sterują przełączaniem IGBT w sekcji mocy.

Jednocześnie przetwarza informacje zwrotne z enkodera z serwosilnika i uruchamia pętle pozycji, prędkości i prądu, które zapewniają precyzyjne pozycjonowanie osi.

7-segmentowy wyświetlacz stanu i diagnostyka napędu

Wyświetlacz stanu LED na przedniej stronie A20B-2001-0750 jest głównym interfejsem diagnostycznym dla SVM 6079. Pokazuje on kod numeryczny lub alfabetyczny, który identyfikuje aktualny stan napędu:

Gdy na wyświetlaczu pojawia się kreska (–), zasilanie sterujące napędu jest obecne, ale oczekuje on na sygnał gotowości od CNC.

Jest to normalne podczas fazy przeduruchomieniowej, zanim CNC zakończy uruchamianie. Gdy na wyświetlaczu pojawia się "0", napęd jest w pełni gotowy i zasila silnik. Każdy inny wyświetlacz wskazuje warunek alarmowy specyficzny dla pokazanego kodu.

Ten wyświetlacz jest szczególnie cenny, ponieważ odróżnia awarie płyty sterującej od awarii płyty mocy.

Awarie, które powstają w obwodach samej płyty sterującej — błędy komunikacji, awarie zasilania wewnętrznego, awarie DSP — generują specyficzne kody alarmowe, które różnią się od alarmów przetężeniowych, przepięciowych i ochrony tranzystorów, które zazwyczaj powstają w sekcji mocy.

Dokładne odczytanie kodu alarmowego kieruje decyzję konserwacyjną: wymiana płyty sterującej, wymiana płyty mocy lub badanie zewnętrznego silnika lub okablowania.

Bezpiecznik i elementy zabezpieczające

A20B-2001-0750 posiada bezpiecznik Daito LM32, który chroni obwody zasilania płyty sterującej.

Bezpiecznik ten jest dostępny na przedniej stronie płyty bez demontażu. Jeśli zasilanie płyty sterującej było narażone na przepięcie lub przetężenie, bezpiecznik LM32 jest pierwszym elementem do sprawdzenia.

Przepalony bezpiecznik może spowodować pusty wyświetlacz (płyta wydaje się martwa), mimo że obwody zasilania napędu są sprawne.

Bezpiecznik jest wymienne. Po wymianie przepalonego bezpiecznika, przed przywróceniem zasilania należy zbadać przyczynę przetężenia, ponieważ powtarzająca się awaria bezpiecznika wskazuje na usterkę w obwodzie chronionym przez bezpiecznik, a nie na zużycie elementu.

FAQ

P1: Moduł SVM 6079 pokazuje pusty 7-segmentowy wyświetlacz, ale magistrala DC jest potwierdzona jako prawidłowa. Pozostałe napędy w szafie działają. Czy to jest A20B-2001-0750?

Pusty wyświetlacz z potwierdzoną magistralą DC i działającymi sąsiednimi napędami jest zgodny z awarią zasilania płyty sterującej.

Najpierw sprawdź bezpiecznik Daito LM32 na przedniej stronie płyty. Przepalony bezpiecznik daje dokładnie taki objaw.

Jeśli bezpiecznik jest sprawny, a wyświetlacz pozostaje pusty, obwód zasilania wewnętrznego płyty sterującej uległ awarii i płyta wymaga wymiany.

P2: Alarm napędu pokazuje kod błędu komunikacji serwo. Kabel światłowodowy jest sprawny. Co należy sprawdzić dalej na płycie sterującej?

Alarmy błędów komunikacji z potwierdzonym sprawnym kablem światłowodowym mogą wskazywać na uszkodzony obwód odbiornika optycznego na płycie sterującej.

Odbiornik konwertuje impulsy optyczne na sygnały elektryczne; starzenie się lub zanieczyszczenie złącza optycznego może zmniejszyć siłę odbieranego sygnału poniżej progu wymaganego przez obwód odbiornika.

Wyczyść port złącza optycznego na płycie za pomocą odpowiednich narzędzi do czyszczenia światłowodów i przetestuj ponownie.

Jeśli alarm się utrzyma, obwód odbiornika płyty uległ awarii.

P3: Po wymianie A20B-2001-0750 napęd inicjalizuje się, ale dokładność pozycjonowania osi uległa pogorszeniu. Parametry zostały przywrócone z kopii zapasowej. Co jeszcze może to wyjaśnić?

Pogorszenie dokładności pozycjonowania po wymianie płyty z prawidłowymi parametrami zazwyczaj wskazuje na problem z obwodem sprzężenia zwrotnego enkodera.

Interfejs enkodera nowej płyty sterującej może przetwarzać sygnały nieco inaczej niż oryginalny, zwłaszcza jeśli występuje jakaś marginalna jakość sygnału w kablu enkodera.

Sprawdź ekranowanie kabla enkodera i styki złącza.

Zweryfikuj również, czy parametry serwo dla tej osi — zwłaszcza wzmocnienie prędkości i wzmocnienie pozycji — zostały poprawnie przywrócone, ponieważ niewielkie różnice w parametrach mogą powodować zauważalne zmiany dokładności.

P4: Napęd pokazuje alarm przepięciowy podczas hamowania, ale ten alarm jest nowy — ten sam profil hamowania działał bez błędów przez lata. Czy A20B-2001-0750 może powodować fałszywe alarmy przepięciowe?

Alarm przepięciowy monitoruje napięcie magistrali DC za pomocą obwodu, który obejmuje ścieżkę pomiaru napięcia płyty sterującej.

Uszkodzony obwód pomiaru napięcia na płycie sterującej może generować fałszywe odczyty przepięciowe.

Porównaj odczyt napięcia magistrali wewnętrznej napędu (pokazany na ekranie diagnostyki napędu CNC) z rzeczywistym napięciem magistrali zmierzonym na zaciskach magistrali.

Jeśli znacznie się różnią, obwód pomiaru napięcia płyty sterującej jest prawdopodobnie uszkodzony.

P5: Wymiana A20B-2001-0750 zakończyła się sukcesem, ale silnik generuje nietypowy hałas przy niskich prędkościach, którego wcześniej nie było. Co może się dziać?

Hałas silnika przy niskich prędkościach po wymianie płyty sterującej sugeruje problem z dostrojeniem pętli prądowej.

Wzmocnienia regulatora pętli prądowej są ustawiane za pomocą parametrów serwo, a niedopasowanie między wartościami parametrów a charakterystyką sprzętową nowej płyty może powodować tętnienia prądu przy niskich prędkościach.

Zweryfikuj, czy parametry wzmocnienia pętli prądowej odpowiadają specyfikacjom silnika.

Sprawdź również, czy rewizja sprzętowa płyty jest taka sama jak oryginalna — różne rewizje sprzętowe w ramach tej samej serii płyt mogą wymagać różnych ustawień wzmocnienia.
