FANUC PŁATNA OBŁOKOWA A20B20010970

FANUC A20B-2001-0970 | Płytka sterująca CNC serii A20B-2001 — FANUC Industrial Automation, pochodzenie Japonia

Numer części: A20B-2001-0970

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł płytki sterującej CNC

Seria płytek: A20B-2001

Zastosowanie: Kontroler CNC FANUC i systemy automatyki przemysłowej

Przegląd

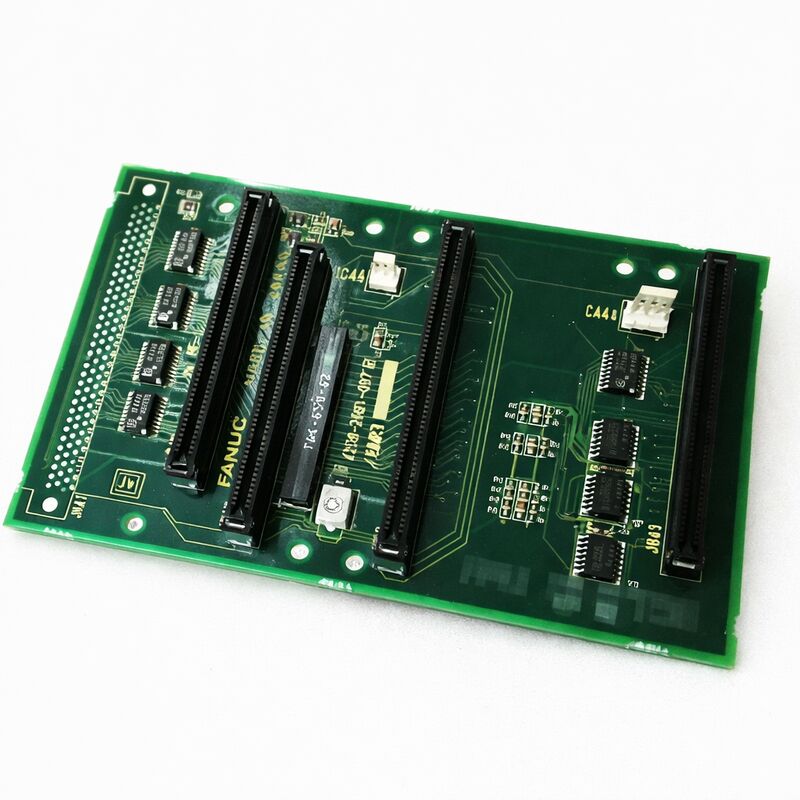

A20B-2001-0970 to płytka drukowana sterująca z serii A20B-2001 firmy FANUC — rodzina płytek sterujących CNC obsługująca platformy CNC i automatyki przemysłowej FANUC w kilku generacjach obrabiarek i systemów produkcyjnych.

Seria A20B-2001 obejmuje płytki, które pełnią określone, dedykowane funkcje w ramach obsługiwanej architektury kontrolera: płytki główne, które działają jako centralna magistrala i jednostka przetwarzająca dla kontrolerów CNC serii 0, różne płytki funkcyjne, które rozszerzają możliwości kontrolera, oraz płytki obsługujące specjalistyczne role komunikacyjne, ruchowe lub interfejsowe w szerszym ekosystemie kontrolerów FANUC.

Seria A20B-2001 ma swoje korzenie w generacji CNC FANUC serii 0 — jednej z najbardziej udanych komercyjnie i najszerzej stosowanych rodzin kontrolerów CNC, jakie kiedykolwiek wyprodukowano. Maszyny zbudowane w oparciu o kontrolery serii 0 pozostają w aktywnej produkcji w zakładach produkcyjnych na całym świecie.

Płytki, które utrzymują te kontrolery w działaniu, nie są wymienne — każdy wariant z rodziny A20B-2001 służy do konkretnej konfiguracji kontrolera, dla której został zaprojektowany, a znalezienie dokładnego numeru części jest punktem wyjścia dla każdej skutecznej strategii konserwacji.

A20B-2001-0970 pełni swoją zdefiniowaną rolę w obsługiwanej architekturze kontrolera.

Podobnie jak wszystkie płytki z serii A20B-2001, została zaprojektowana z myślą o niezawodności przemysłowej — pracując ciągle w środowisku zakłóceń elektrycznych szafy sterowniczej obrabiarki, podlegając wibracjom i cyklom temperaturowym środowiska produkcyjnego, i oczekując działania bez interwencji przez lata.

Kluczowe specyfikacje

Seria A20B-2001 — Pokrywająca Generacje CNC

Seria A20B-2001 to rodzina płytek FANUC powiązana z dojrzałymi i późnymi generacjami platformy CNC serii 0 — warianty modeli D i F, które reprezentowały najbardziej zaawansowaną iterację architektury serii 0 przed przejściem na serię i.

Kontrolery te zasilały centra tokarskie, centra obróbcze i maszyny produkcyjne, które stanowiły kręgosłup globalnego przemysłu obrabiarek w latach 90. i na początku lat 2000.

W ramach tej serii różne płytki służą różnym celom. Płytki główne z rodziny A20B-2001 działają jako centralna magistrala i procesor, do których podłączane są płytki peryferyjne — pamięci, osi, wejść/wyjść, PMC.

Inne płytki z serii pełnią specyficzne role funkcyjne: płytki podprocesora do dodatkowego sterowania osiami, płytki komunikacyjne do transferu danych DNC i szeregowych oraz specjalistyczne płytki sterujące do funkcji takich jak szybkie pomijanie i zdalne buforowanie.

Każda płytka ma swoje miejsce w hierarchii kontrolera.

A20B-2001-0970 zajmuje swoją specyficzną pozycję w tej hierarchii. Jej funkcja w architekturze kontrolera określa, jakie alarmy pojawią się w przypadku jej awarii i jakie funkcje kontrolera zostaną przywrócone po jej wymianie.

Identyfikacja obszaru funkcjonalnego alarmu jest pierwszym krokiem w potwierdzeniu, czy ta płytka jest źródłem usterki.

Konserwacja starszych kontrolerów FANUC serii 0

Płytki serii A20B-2001 są komponentami starszymi. FANUC zakończył produkcję tych płytek wraz z przejściem branży na nowsze generacje kontrolerów.

Maszyny, które je zawierają, nie są starsze w sensie przestarzałości — wiele z nich to cenne obrabiarki z dziesięcioleciami pozostałego życia produkcyjnego w ich komponentach mechanicznych i konstrukcyjnych. Elektronika wymaga uwagi.

Łańcuch dostaw na rynku wtórnym dla płytek serii A20B-2001 wspiera konserwację poprzez kilka kanałów: przetestowane płytki nadwyżkowe z wycofanych z eksploatacji kontrolerów, profesjonalnie odnowione płytki z przywróceniem na poziomie komponentów oraz usługi naprawy na poziomie płytek, które zajmują się konkretnymi awariami komponentów.

Te kanały dostaw obsługują rozległą bazę zainstalowanych maszyn serii 0 na całym świecie.

Dokładna identyfikacja numeru części jest kluczowa. Seria A20B-2001 zawiera wiele wariantów płytek.

Fizyczne podobieństwo między płytkami nie oznacza kompatybilności funkcjonalnej.

Prawidłowy numer części musi odpowiadać dokładnej etykiecie płytki z zainstalowanej jednostki. Pozyskanie niewłaściwej płytki — nawet takiej, która wygląda identycznie — może skutkować nieprawidłowym działaniem kontrolera lub alarmami kompatybilności.

Diagnostyka usterek i identyfikacja płytek

Awaria A20B-2001-0970 spowoduje alarmy w obszarze funkcjonalnym, który obsługuje w ramach kontrolera. Konkretny kod alarmu — widoczny na wyświetlaczu alarmów CNC lub panelu wskaźników LED kontrolera — wskazuje na dotknięty obszar funkcjonalny.

Awaria płytki głównej zazwyczaj uniemożliwia uruchomienie; awaria płytki funkcyjnej powoduje alarmy specyficzne dla funkcji, którą ta płytka zapewnia.

Przed przypisaniem alarmu do awarii płytki, weryfikacja złącza jest niezbędna.

Częściowo odłączone złącze magistrali powoduje taki sam objaw alarmu jak awaria płytki.

W serii A20B-2001 złącza mogą się poluzować w wyniku wieloletniego cyklowania termicznego i wibracji.

Ponowne osadzenie płytki i czyszczenie jej styków złącza rozwiązuje znaczną część pozornych awarii płytek bez konieczności wymiany jakichkolwiek komponentów.

FAQ

P1: Alarm kontrolera CNC wskazuje na obszar funkcjonalny, który obsługuje A20B-2001-0970. Ponowne osadzenie i czyszczenie złącza nie usunęło alarmu. Jaki jest kolejny krok diagnostyczny?

Jeśli dostępna jest znana, sprawna, równoważna płytka do testu zamiennego, jest to najbardziej definitywny kolejny krok.

Test zamienny — wymiana podejrzanej płytki na potwierdzoną sprawną jednostkę i obserwacja, czy alarm ustępuje — definitywnie identyfikuje, czy usterka leży w płytce, czy w otaczającej ją elektronice.

Jeśli płytka zamienna nie jest dostępna, przejrzyj procedurę diagnostyczną w instrukcji serwisowej dla konkretnego kodu alarmu.

Instrukcja zazwyczaj identyfikuje punkty testowe na płytce i procedury pomiarowe, które odróżniają usterki płytki od usterek peryferyjnych.

P2: Uzyskano zamienną płytkę A20B-2001-0970. Przed instalacją, czy istnieją jakieś ustawienia na płytce, które muszą odpowiadać oryginałowi?

Wiele płytek serii A20B-2001 posiada przełączniki konfiguracyjne lub zworki, które są ustawiane podczas początkowej instalacji, aby dopasować je do konfiguracji sprzętowej kontrolera.

Przed demontażem oryginalnej płytki sfotografuj lub udokumentuj wszystkie widoczne pozycje przełączników i zworków.

Ustaw zamienną płytkę identycznie. Nieprawidłowe ustawienia przełączników mogą powodować alarmy lub nieprawidłowe działanie nawet w przypadku fizycznie sprawnej płytki.

P3: Maszyna była przechowywana przez trzy lata. Po włączeniu zasilania, CNC wyświetla alarmy odnoszące się do obszaru funkcjonalnego A20B-2001-0970. Czy przechowywanie mogło spowodować awarię płytki?

Płytki zazwyczaj nie ulegają awarii po prostu z powodu przechowywania w wyłączonej maszynie przez kilka lat. Długotrwałe przechowywanie powoduje problemy związane z baterią i degradację kondensatorów.

Jeśli bateria SRAM kontrolera (zazwyczaj na płytce pamięci w kontrolerach serii 0) została wyczerpana, utrata parametrów powoduje alarmy, które mogą wydawać się obwiniać różne płytki.

Najpierw sprawdź stan baterii. Jeśli bateria jest rozładowana, przywróć parametry z kopii zapasowej przed zbadaniem awarii płytek.

P4: Jak można zweryfikować prawidłową zamienną płytkę A20B-2001-0970 przed zakupem, aby upewnić się, że będzie działać w instalacji?

Zweryfikuj pełny numer części, w tym wszelkie sufiksy rewizji, z etykiety zainstalowanej płytki. Potwierdź, że warunki gwarancji sprzedawcy obejmują testowanie funkcjonalne w systemie CNC FANUC serii 0.

Poproś o potwierdzenie, że płytka została przetestowana w odpowiedniej konfiguracji kontrolera, jeśli to możliwe.

Zapytaj, czy sprzedawca ma doświadczenie z tą konkretną płytką w zastosowaniach terenowych.

Płytka od renomowanego specjalistycznego dostawcy z odpowiednim doświadczeniem w testowaniu ma znacznie większe szanse być odpowiednia niż płytka z ogólnego kanału nadwyżkowego bez weryfikacji funkcjonalnej.

P5: Wiele płytek w kontrolerze serii 0 wykazuje sporadyczne alarmy. Czy bardziej opłacalne jest wymiana poszczególnych płytek w miarę ich awarii, czy wymiana całego kontrolera?

Wiele sporadycznych alarmów na kilku płytkach w starzejącym się kontrolerze zazwyczaj wskazuje na systemowe starzenie — kondensatory elektrolityczne w całym kontrolerze zbliżają się jednocześnie do końca swojej żywotności.

W takiej sytuacji wymiana płytka po płytce jest zasadniczo gonieniem za ruchomym celem.

Kompleksowa renowacja — profesjonalna inspekcja i wymiana kondensatorów na wszystkich płytkach — rozwiązuje przyczynę źródłową skuteczniej niż sekwencyjna wymiana płytek.

Jeśli wartość produkcyjna maszyny uzasadnia znaczną inwestycję, modernizacja CNC z nowoczesnym, równoważnym sprzętem jest inną opcją, która całkowicie eliminuje problem konserwacji starszych płytek.
