| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | FANUC |
| Orzecznictwo | CE ROHS |
| Numer modelu | A20B-2002-0020 |

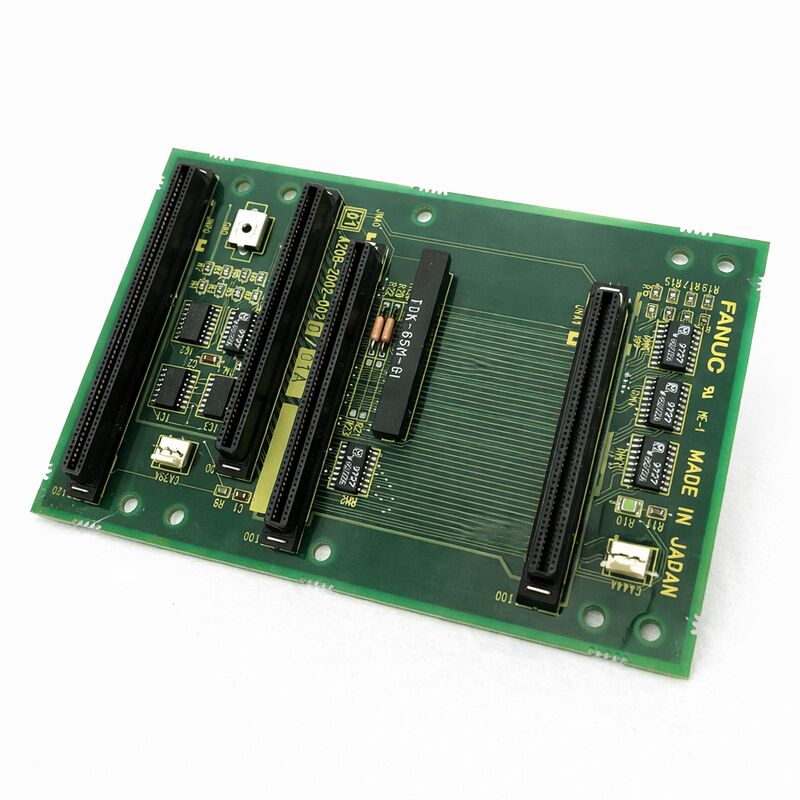

Numer części: A20B-2002-0020
Producent: FANUC Corporation (Japonia)
Typ produktu: Płyta bazowa PCB — Interfejs stelaża 3-slotowego
Seria płyty: A20B-2002
Kompatybilne systemy: FANUC Seria 16 / 18 CNC i kompatybilne
A20B-2002-0020 to 3-slotowa płyta bazowa drukowana dla systemów CNC FANUC Serii 16 i 18. Jest to strukturalna i elektryczna podstawa stelaża kontrolera — płyta, do której podłączane są wszystkie inne płyty.
Główna płyta CPU, zasilacz i płyty opcji zajmują trzy sloty zapewnione przez tę płytę bazową. Każde połączenie sygnałowe i zasilające między tymi płytami przechodzi przez A20B-2002-0020.
Płyty bazowe są łatwo pomijane w konserwacji CNC, ponieważ rzadko ulegają awarii. Nie zawierają aktywnych komponentów przetwarzających — żadnych procesorów, żadnej pamięci, żadnej logiki programowalnej. Ich funkcja jest pasywna: przenoszenie sygnałów i zasilania z jednej pozycji złącza do drugiej, bezpieczne mocowanie aktywnych płyt w ich slotach i utrzymywanie fizycznego wyrównania zespołu stelaża.
Ta pasywna natura jest również powodem, dla którego awarie są stosunkowo rzadkie. Ale kiedy już ulegną awarii — z powodu uszkodzeń fizycznych, zużycia złączy lub zanieczyszczenia — skutki są ogólnosystemowe. Każda płyta w stelażu jest dotknięta jednocześnie.
A20B-2002-0020 to specyficzna 3-slotowa wariant w serii płyt bazowych A20B-2002 dla kontrolerów Serii 16/18.
Trzy sloty mieszczą główną płytę CPU, płytę zasilacza i jedno dodatkowe gniazdo karty opcji.
Ta konfiguracja obejmuje standardowy układ systemu Serii 16/18.
| Parametr | Wartość |
|---|---|
| Numer części | A20B-2002-0020 |
| Producent | FANUC Corporation |
| Typ produktu | Płyta bazowa PCB |
| Liczba slotów | 3 |
| Seria płyty | A20B-2002 |
| Kompatybilne systemy | FANUC Seria 16 / 18 CNC |
| Obsługiwane płyty | Główny CPU, PSU, karta opcji |
| Projekt | Pasywna dystrybucja sygnałów i zasilania |
| Pochodzenie | Japonia |
| Temperatura pracy | 0 – 55°C |
| Temperatura przechowywania | −20 – 60°C |
| Wilgotność | 75% RH max (bez kondensacji) |
| Dostępne warunki | Nowy (nadwyżka) / Odnowiony / Naprawiony |
Kontroler CNC FANUC nie jest pojedynczą płytą. Jest to zbiór płyt zamontowanych w stelażu, z których każda pełni określoną funkcję. Główna płyta CPU obsługuje obliczenia ruchu. Płyta zasilacza konwertuje przychodzące napięcia do regulowanych poziomów wymaganych przez płyty logiczne. Płyty opcji — interfejsy serwo, moduły I/O, płyty komunikacyjne — dodają specyficzne możliwości.
Te płyty komunikują się ze sobą w sposób ciągły.
Procesor wysyła polecenia do interfejsu serwo. Interfejs serwo zwraca dane pozycji. Zasilacz raportuje status. Cała ta komunikacja odbywa się przez ścieżki miedziane i złącza płyty bazowej.
Płyta bazowa dystrybuuje również zasilanie.
Płyta zasilacza wyprowadza regulowane napięcia do magistrali płyty bazowej. Wszystkie płyty pobierające te napięcia otrzymują je przez płytę bazową. Ta centralna dystrybucja zasilania sprawia, że poszczególne płyty nie potrzebują własnych połączeń zasilających — podłączają się do płyty bazowej i pobierają to, czego potrzebują.
Wsparcie fizyczne to trzecia funkcja.
Płyta bazowa zapewnia mechaniczne mocowanie każdej płyty, utrzymując ją w pozycji i zapewniając połączenie złączy pod wpływem wibracji.
Obrabiarki CNC wibrują podczas pracy — proces obróbki, pompa chłodziwa, przenośnik wiórów i własny ruch maszyny — wszystko to się do tego przyczynia.
Płyta bazowa musi utrzymywać bezpieczne połączenie płyt podczas tych wibracji przez cały okres eksploatacji maszyny.
Większość usterek płyty bazowej powstaje w pozycjach złączy — żeńskich złączy, które przyjmują złącze krawędziowe każdej płyty. Złącza te doświadczają tysięcy cykli wkładania i wyjmowania przez cały okres eksploatacji maszyny, gdy płyty są wymieniane, sprawdzane i ponownie instalowane. Styki się zużywają.
Tworzą się punkty o wysokiej rezystancji, które powodują przerywane usterki, lub ulegają uszkodzeniu i powodują trwałe awarie połączeń.
Uszkodzenia fizyczne samej płyty PCB — pęknięcia od uderzenia, uszkodzenia ścieżek od narzędzi lub korozja od dostania się chłodziwa — mogą przerwać ścieżki sygnałowe. Ponieważ płyta bazowa kieruje sygnały między wszystkimi płytami, przerwana ścieżka między dwiema płytami wpływa konkretnie na ścieżkę komunikacji między tymi płytami.
Zanieczyszczenie jest innym częstym mechanizmem awarii.
Mgła chłodziwa w szafie kontrolera osadza się z czasem na płytach drukowanych. Na płycie bazowej zanieczyszczenie między stykami złączy może tworzyć częściowe zwarcia lub zwiększać rezystancję styku do punktu degradacji sygnału.
Wymiana płyty bazowej wymaga najpierw usunięcia wszystkich płyt ze stelaża. Zainstalowane płyty — CPU, PSU, karty opcji — muszą być usunięte ostrożnie, z zachowaniem kolejności ich złączy, aby można je było zwrócić do właściwych pozycji.
Po wymianie płyty bazowej i ponownym zainstalowaniu płyt, przed włączeniem zasilania upewnij się, że każda płyta jest w pełni osadzona.
Częściowo osadzona płyta powoduje usterkę na ścieżce komunikacyjnej tej płyty.
Ponieważ cała komunikacja na tej płycie bazowej przechodzi przez złącza A20B-2002-0020, płyta, która nie jest w pełni osadzona, wygeneruje alarmy dla sygnałów, które przechodzą przez wadliwy styk.
Te same kwestie dotyczące oprogramowania i danych, które mają zastosowanie do każdej konserwacji kontrolera, mają zastosowanie tutaj. Wykonaj pełną kopię zapasową wszystkich danych kontrolera przed rozpoczęciem jakichkolwiek prac przy stelażu kontrolera.
P1: Po zdarzeniu cyklicznego zasilania pojawiło się wiele niepowiązanych alarmów jednocześnie. Czy płyta bazowa może być uszkodzona?
Wiele jednoczesnych alarmów dotyczących różnych funkcji płyt jest zgodnych z usterką płyty bazowej — w szczególności problemem z dystrybucją zasilania lub komunikacją magistrali.
Awaria pojedynczej płyty zazwyczaj powoduje alarmy związane tylko z funkcją tej płyty.
Jeśli CPU, PSU i płyta opcji jednocześnie wykazują alarmy, wspólnym elementem między nimi — płytą bazową — jest logiczny punkt wyjścia.
Przed stwierdzeniem usterki płyty bazowej należy również sprawdzić napięcia wyjściowe zasilacza.
P2: Jedna konkretna ścieżka komunikacyjna między dwiema płytami ulega przerywanej awarii. Wszystkie inne funkcje są normalne. Czy to problem z płytą bazową?
Przerywana awaria między dwiema konkretnymi płytami — podczas gdy wszystkie inne komunikują się poprawnie — wskazuje na złącza płyty bazowej dla tych dwóch płyt, lub na ścieżkę, która kieruje sygnały między tymi pozycjami złączy.
Jest to bardziej specyficzne niż ogólna awaria płyty bazowej i może być naprawialne poprzez czyszczenie i konserwację styków złączy.
Jeśli przerywana usterka utrzymuje się po konserwacji złączy, płyta bazowa może wymagać wymiany.
P3: W szafie kontrolera znaleziono chłodziwo. Kilka płyt zostało wyczyszczonych. Czy płyta bazowa również powinna zostać sprawdzona i wyczyszczona?
Tak. Płyta bazowa jest zamontowana w tej samej szafie co inne płyty i jest narażona na to samo zanieczyszczenie.
Ostrożnie wyczyść pozycje złączy płyty bazowej za pomocą środka do czyszczenia styków bezpiecznego dla elektroniki, zwracając szczególną uwagę na obszary styków złączy, gdzie chłodziwo może tworzyć mostki między sąsiednimi stykami.
Po czyszczeniu, przed ponownym zainstalowaniem jakichkolwiek płyt, przeprowadź wizualną inspekcję pod powiększeniem.
Nie włączaj zasilania, dopóki płyta bazowa nie wyschnie całkowicie.
P4: Czym 3-slotowa A20B-2002-0020 różni się od innych wariantów płyt bazowych A20B-2002?
Seria A20B-2002 obejmuje płyty bazowe o różnych liczbach slotów — warianty 1-slotowe, 2-slotowe i 3-slotowe — dopasowane do różnych konfiguracji kontrolerów.
Model -0020 konkretnie zapewnia trzy sloty dla standardowej konfiguracji Serii 16/18. Instalacja płyty bazowej o innej liczbie slotów może nie pomieścić wszystkich wymaganych płyt.
Przed zakupem zamiennika potwierdź liczbę slotów istniejącej płyty bazowej z jej etykiety.
P5: Po wymianie płyty bazowej jedna płyta wykazuje usterkę, której wcześniej nie było. Płyta była sprawdzona jako działająca na starej płycie bazowej. Co poszło nie tak?
Usterka, która pojawia się na wcześniej działającej płycie po wymianie płyty bazowej, wskazuje na problem z instalacją — albo płyta nie jest w pełni osadzona w złączu nowej płyty bazowej, styki złącza są uszkodzone lub niewyrównane w nowej płycie bazowej, albo płyta została uszkodzona przez wyładowanie elektrostatyczne podczas obsługi.
Wyłącz zasilanie, mocno osadź uszkodzoną płytę i przetestuj ponownie.
Jeśli usterka się utrzymuje, sprawdź pozycję złącza na nowej płycie bazowej pod kątem uszkodzeń.
