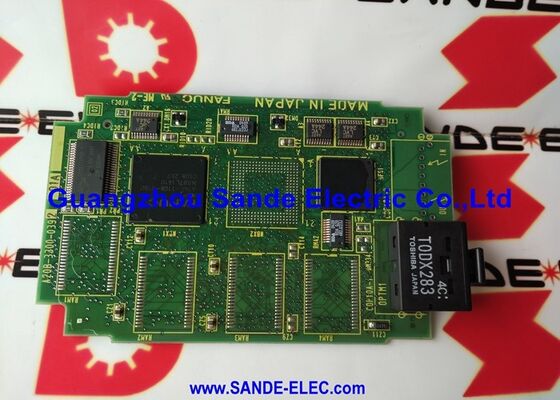

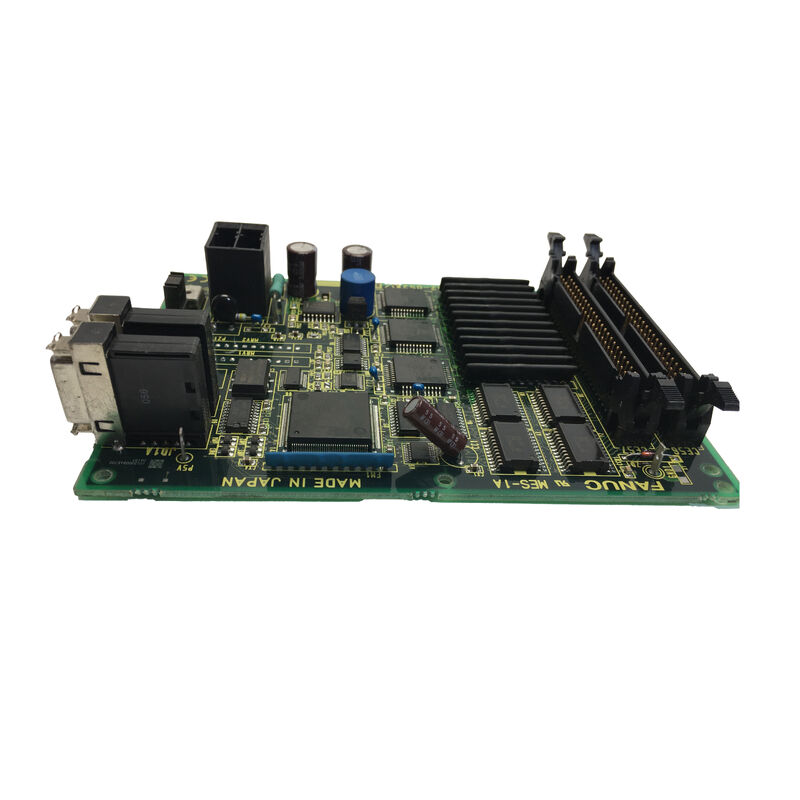

Używane tablicy FANUC A20B-2002-0030 A20B20020030 A2OB-2OO2-OO3O

FANUC A20B-2002-0030 | Seria Alpha SVU1 PCB sterowania wzmacniacza serwo — dla A06B-6089-H101/H102, SVU1-12 i SVU1-20, interfejs typu B, płyta okablowania A16B-2202-0950

Przegląd

FANUC A20B-2002-0030 to PCB sterowania serwo wzmacniacza FANUC z serii Alpha SVU1 (Servo Valve Unit 1, jednoosiowy).

Seria A06B-6089 SVU opiera się na innej filozofii projektowania niż modułowa seria A06B-6079 SVM: podczas gdy moduły SVM są zaprojektowane do umieszczenia w współdzielonym stelażu zasilacza, gdzie wiele modułów napędowych dzieli wspólne złącze DC, jednostki SVU są samodzielne — każda jednostka ma własny wbudowany zasilacz (prostownik i kondensatory), własny obwód rozładowania regeneracyjnego i własną elektronikę sterującą.

Ta samodzielna architektura pozwala na montaż jednostek SVU zdalnie od głównej szafy sterowniczej, bliżej silników serwo, które napędzają, wymagając jedynie doprowadzenia kabla poleceń CNC i kabla zasilania AC do jednostki.

PCB sterowania (A20B-2002-0030) stanowi warstwę inteligencji wewnątrz jednostki SVU. Odbiera polecenia serwo od płyty sterowania osi CNC poprzez interfejs typu B — format sygnału analogowego, w którym CNC wysyła sygnały PWM (szybkie impulsy włączania/wyłączania z cyklem pracy proporcjonalnym do zadanego prędkości) zamiast analogowego sygnału odniesienia prędkości ±10V używanego w systemach typu A.

PCB sterowania demoduluje te polecenia PWM z powrotem do wartości odniesienia prędkości, wykonuje pętlę sterowania prądem i prędkością oraz wysyła sygnały sterujące bramkami do modułu IPM (Intelligent Power Module) lub stopnia mocy IGBT w SVU.

A20B-2002-0030 jest wspólne zarówno dla wariantów wzmacniaczy jednoosiowych H101 (SVU1-12, oś 3A), jak i H102 (SVU1-20).

Ten sam numer części PCB obejmuje oba, ponieważ algorytm sterowania i obwody interfejsu są identyczne — różnią się tylko płyta okablowania (A16B-2202-0950 dla H101 vs -0951 dla H102) i moduł IPM stopnia mocy między tymi dwoma modelami.

Kluczowe specyfikacje

Interfejs typu B — Jak SVU odbiera polecenia od CNC

Interfejs typu B to opatentowany przez FANUC analogowy system poleceń serwo używany w sterownikach CNC serii 0 Model D, serii 16 i serii 18 z lat 90.

Zrozumienie jego działania wyjaśnia, dlaczego obwody PCB sterowania A20B-2002-0030 wyglądają tak, jak wyglądają — i dlaczego SVU typu B nie można bezpośrednio podłączyć do nowoczesnego sterownika CNC opartego na FSSB bez zmiany sprzętu na poziomie systemu.

W typie B, płyta sterowania osi CNC wysyła sygnał PWM dla każdej osi — falę prostokątną o stałej częstotliwości nośnej z cyklem pracy proporcjonalnym do zadanego prędkości. Cykl pracy 50% oznacza zerowe polecenie prędkości; cykle pracy powyżej 50% oznaczają ruch w kierunku dodatnim, poniżej 50% oznaczają ruch w kierunku ujemnym.

PCB sterowania SVU (A20B-2002-0030) odbiera ten sygnał PWM przez kabel poleceń, używa wewnętrznego obwodu demodulatora do ekstrakcji analogowej wartości odniesienia prędkości z cyklu pracy i podaje tę wartość odniesienia do pętli sterowania prędkością.

Jest to sprzeczne z interfejsem typu A (używanym we wcześniejszych modułach SVM2 A06B-6079 i innych modułach FSSB A06B-6096), gdzie CNC wysyła bezpośrednio analogowy sygnał ±10V.

Podejście PWM typu B jest bardziej odporne na zakłócenia na długich odcinkach kabli (sygnał cyfrowy w porównaniu do napięcia analogowego), dlatego typ B był preferowanym interfejsem dla jednostek SVU montowanych zdalnie w obudowie mechanicznej maszyny, zamiast obok głównej szafy sterowniczej CNC.

Architektura SVU — Samodzielne działanie i montaż zdalny

Samodzielna konstrukcja zasilacza jednostki SVU — każda jednostka posiada własny prostownik, kondensatory magistrali DC, a w mniejszych modelach (H101, H102) wbudowany rezystor regeneracyjny — umożliwia montaż zdalny. W praktycznej instalacji obrabiarek oznacza to:

SVU1-12 (H101) może być zamontowany wewnątrz głównej kolumny obrabiarki, bezpośrednio obok napędzanego silnika serwo, z tylko trzema przewodami zasilania AC i kablem poleceń biegnącymi z powrotem do głównej szafy elektrycznej.

Magistrala DC, prostownik i obwód rozładowania regeneracyjnego znajdują się lokalnie przy silniku serwo, minimalizując długość dystrybucji magistrali DC o dużej mocy (która jest z natury głośna) i kable zasilania silnika (które przenoszą duże impulsy prądu o częstotliwości PWM).

Ta rozproszona architektura jest powszechna w większych maszynach CNC, gdzie osie X, Y i Z są mechanicznie oddzielone, a długie kable silnika z centralnej szafy napędowej powodowałyby problemy z zakłóceniami elektromagnetycznymi i spadki napięcia na zaciskach silnika.

Połączenie baterii absolutnego enkodera impulsowego

Jedną z charakterystycznych cech A20B-2002-0030 jest jego wyposażenie w baterię zapasową dla absolutnego enkodera impulsowego. W przeciwieństwie do enkoderów inkrementalnych (które tracą odniesienie pozycji po utracie zasilania i wymagają powrotu do punktu zerowego przed każdym użyciem), absolutne enkodery impulsowe pamiętają swoją dokładną pozycję podczas cykli zasilania — ale tylko wtedy, gdy mała bateria zapasowa zasila pamięć wewnętrzną enkodera podczas wyłączenia maszyny.

W systemach opartych na SVU z absolutnymi enkoderami impulsowymi, bateria jest podłączana do PCB sterowania A20B-2002-0030, która dystrybuuje napięcie baterii do enkodera przez kabel sprzężenia zwrotnego.

Bateria jest małą ogniwem litowym, zazwyczaj umieszczonym w dedykowanym uchwycie baterii na napędzie lub na samej płycie sterowania.

Okresowa wymiana baterii (co 2–3 lata lub gdy CNC generuje ostrzeżenie o niskim poziomie baterii) jest kluczowym zadaniem konserwacyjnym — brak wymiany baterii przed jej całkowitym rozładowaniem prowadzi do utraty danych o pozycji absolutnej, wymagając procedury powrotu do punktu odniesienia dla danej osi.

Często zadawane pytania

Pytanie 1: SVU1-12 (A06B-6089-H101) generuje alarm DCSW (awaria obwodu rozładowania regeneracyjnego). Czy jest to usterka PCB sterowania, czy usterka sekcji zasilania?

Alarm DCSW dotyczy obwodu monitorowania rozładowania regeneracyjnego SVU. W mniejszych jednostkach SVU (H101, H102) wbudowany obwód rezystora regeneracyjnego jest monitorowany przez PCB sterowania — termostat w zespole rezystora zgłasza stan przegrzania do PCB sterowania, która następnie generuje alarm.

DCSW może wynikać z: uszkodzonego termostatu (brak usterki w rezystorze, ale PCB sterowania odczytuje termostat z otwartym obwodem jako usterkę); faktycznie przeciążonego rezystora regeneracyjnego (ciągłe cykle hamowania przekraczające znamionową moc cieplną rezystora); lub zwarcia w obwodzie regeneracyjnym (przepalony bezpiecznik lub uszkodzony tranzystor w przełączniku regeneracyjnym).

PCB sterowania jest tylko elementem raportującym ten alarm — źródło usterki znajduje się prawie zawsze w sekcji zasilania lub zespole rezystora.

Pytanie 2: Czy PCB sterowania A20B-2002-0030 można wymienić bez wymiany całego zespołu napędowego SVU?

Teoretycznie tak — PCB sterowania jest fizycznie oddzielnym zespołem wewnątrz jednostki SVU i można je wyjąć i wymienić bez naruszania sekcji zasilania (moduł IPM, kondensatory, prostownik).

Jednak fizyczny ponowny montaż jednostki SVU wymaga uwagi na interfejs termiczny między PCB sterowania a płytą okablowania, prawidłowe osadzenie wszystkich złączy tylnej płyty oraz prawidłowe uziemienie sprzętu montażowego PCB.

Wielu specjalistycznych serwisów FANUC woli pracować nad kompletną jednostką SVU, a nie tylko nad PCB, ponieważ procedura ponownego montażu wymaga znajomości specyficznej konstrukcji jednostki.

Jeśli wymieniana jest tylko PCB sterowania, należy jednocześnie sprawdzić powiązaną płytę okablowania (A16B-2202-0950 lub -0951) pod kątem uszkodzonych złączy lub ścieżek.

Pytanie 3: System SVU typu B musi zostać podłączony do nowszego sterownika CNC opartego na FSSB. Czy dostępny jest adapter?

Nie ma bezpośredniego adaptera do podłączenia analogowego SVU typu B do sterownika CNC opartego na FSSB (seria 0i, 16i, 18i, 21i). FSSB to cyfrowy protokół szeregowy światłowodowy, który jest fundamentalnie niekompatybilny z analogowym interfejsem PWM typu B na poziomie sygnału.

Podłączenie SVU typu B do sterownika CNC FSSB wymaga wymiany napędów SVU na wzmacniacze kompatybilne z FSSB (seria SVM A06B-6096 lub wzmacniacze serii βi) oraz powiązanego okablowania, zasilacza i zmian parametrów.

Jest to znaczący projekt inżynieryjny, zazwyczaj realizowany podczas szerszej modernizacji sterowania maszyny, a nie jako naprawa awaryjna.

Pytanie 4: Co pokazuje wyświetlacz LED na jednostce SVU i jak jest używany do diagnozowania usterek?

Jednostka SVU (seria A06B-6089) posiada wyświetlacz LED z 7 segmentami, który pokazuje dwuznakowy kod alarmowy po wykryciu usterki.

Ten wyświetlacz jest sterowany przez PCB sterowania A20B-2002-0030 — jeśli PCB sterowania uległo awarii do tego stopnia, że nie może zainicjalizować swojego sterownika wyświetlacza, dioda LED będzie ciemna lub pokaże stały wzór. Normalne działanie pokazuje "–" (kreskę) lub licznik liczbowy.

Kody alarmowe w instrukcji konserwacji FANUC Alpha SVU (B-65195EN) identyfikują konkretną usterkę: kody alarmowe IPM, kody niskiego napięcia DC, kody usterek enkodera i kody usterek komunikacji. Wyświetlacz LED jest pierwszym punktem odniesienia dla jakiejkolwiek diagnostyki usterek SVU.

Pytanie 5: Jak często należy wymieniać baterię absolutnego enkodera impulsowego w SVU i co się stanie, jeśli całkowicie się rozładuje?

Bateria dla absolutnego enkodera impulsowego powinna być wymieniana co 1–3 lata w normalnych warunkach lub natychmiast, gdy CNC wygeneruje ostrzeżenie o niskim poziomie baterii dla danej osi. CNC monitoruje napięcie baterii przez ścieżkę sprzężenia zwrotnego i generuje alarm ostrzegawczy (zazwyczaj alarmy serii APC-4xx w terminologii FANUC), gdy napięcie spadnie do progu ostrzegawczego.

Wymiana baterii powinna być przeprowadzona przy włączonym zasilaniu CNC — działający system sterowania utrzymuje pamięć pozycji enkodera przez zasilacz podczas wymiany baterii, zapobiegając utracie danych.

Jeśli bateria całkowicie się rozładuje i dane pozycji zostaną utracone, pozycja odniesienia osi jest nieznana — maszyna nie może być używana do momentu, gdy procedura ręcznego ustalenia punktu odniesienia (powrót do punktu zerowego) przywróci punkt odniesienia pozycji absolutnej dla danej osi.
