FANUC A20B-2002-0031 | Seria Alpha SVU Wzmacniacz Serwo-Silnika Płytka Sterująca PCB — Dla Napędów Serii A06B-6089, Interfejs Typu B, Wycofany, Starsza Część Zamienna CNC

Przegląd

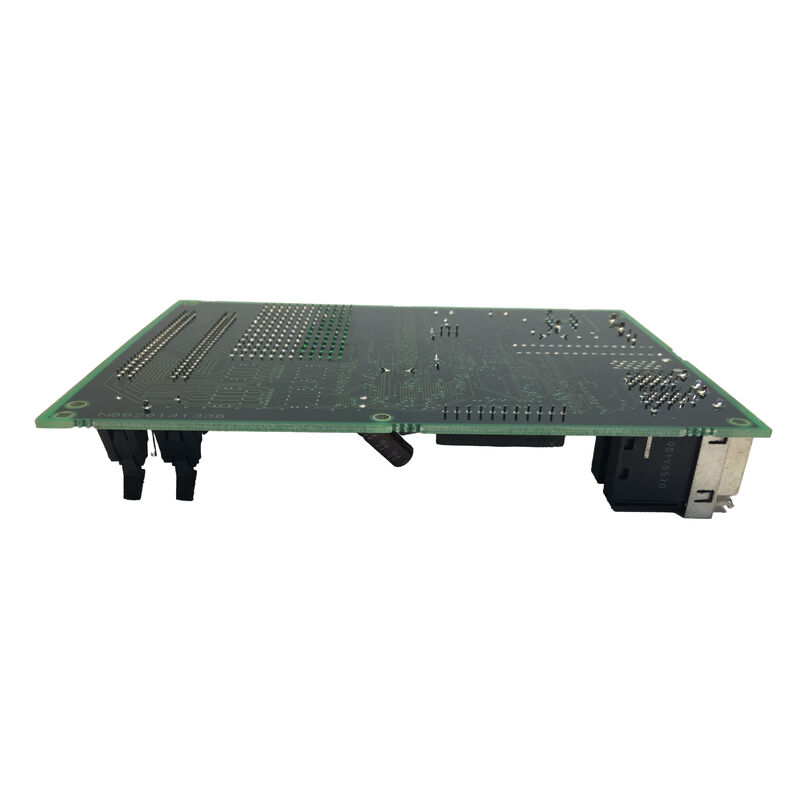

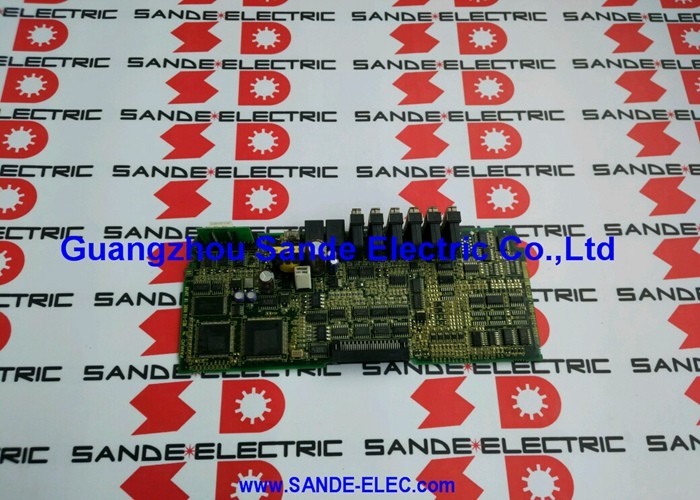

Płytka FANUC A20B-2002-0031 to płytka sterująca wzmacniacza serwo dla konfiguracji FANUC Alpha serii SVU1-40 i powiązanych napędów.

W rodzinie płytek sterujących serwo A20B-2002, wariant -0031 rozszerza możliwości z -0030 (który obsługuje mniejsze modele SVU1-12 i SVU1-20) do obsługi konfiguracji SVU1-40 i SVU1-80 o wyższym prądzie — napędów przeznaczonych do większych silników serwo serii Alpha, takich jak α12/2000 i α22/2000.

Ta płytka znajduje się na styku sterowania cyfrowego i elektroniki dużej mocy. Z jednej strony odbiera cyfrowe polecenia serwo z systemu CNC i przetwarza sprzężenie zwrotne z enkodera z silnika serwo.

Z drugiej strony, generuje sygnały sterujące bramkami, które kontrolują moduły IPM (Intelligent Power Module) lub tranzystory IGBT, które ostatecznie przełączają prąd silnika. Wszystko, co dzieje się między pozycją zadaną przez CNC a rzeczywistym momentem obrotowym silnika, przechodzi przez obwody logiczne na tej płytce PCB.

Architektura SVU, którą obsługuje A20B-2002-0031, to samodzielny format napędu FANUC — każda jednostka SVU zawiera własny prostownik mocy, bank kondensatorów magistrali DC i obwód rozładowania regeneracyjnego, co czyni ją w pełni samowystarczalną.

Pozwala to na montaż jednostek SVU zdalnie w konstrukcji maszyny, blisko ich odpowiednich silników serwo, zamiast wymagać scentralizowanej szafy napędowej.

Płytka sterująca A20B-2002-0031 umożliwia tę samodzielną pracę, dostarczając całą inteligencję sterującą potrzebną napędowi do niezależnego działania po zasileniu i otrzymaniu poleceń od CNC.

Kluczowe specyfikacje

Miejsce płytki -0031 w sekwencji płytek sterujących A20B-2002

Seria płytek sterujących FANUC A20B-2002-003x obejmuje pełny zakres wzmacniaczy jedoosiowych Alpha SVU1 w logicznej progresji dopasowanej do znamionowego prądu napędu:

• A20B-2002-0030: SVU1-12 (3A), SVU1-20
• A20B-2002-0031: SVU1-40, SVU1-80 (wyższy prąd znamionowy)
• A20B-2002-0050: SVU1-130 (największa jednostka jednoosiowa)

Każda rewizja płytki (-0030, -0031, -0050) ma nieco inne specyfikacje komponentów dostosowane do poziomów prądu napędu, którym steruje — w szczególności skalowanie wzmacniacza pomiaru prądu, zdolność prądowa sterowania bramkami dla większych modułów IPM w napędach o wyższym prądzie oraz ustawienia progu nadprądowego zapisane w oprogramowaniu układowym.

Płytki -0031 nie można po prostu zastąpić płytką -0030 w napędzie o niższej mocy bez ryzyka nieprawidłowego skalowania prądu.

Interfejs typu B — Jak A20B-2002-0031 odbiera polecenia

Interfejs typu B odróżnia tę generację wzmacniaczy serwo FANUC od wcześniejszych analogowych napędów typu A (które odbierały polecenia prędkości ±10V) i późniejszych napędów cyfrowych opartych na FSSB (które odbierają cyfrowe polecenia szeregowe przez światłowód).

W trybie typu B, karta sterowania osią CNC generuje sygnał PWM — falę prostokątną o stałej częstotliwości nośnej, z wypełnieniem proporcjonalnym do zadanej prędkości. Płytka sterująca na SVU demoduluje ten sygnał PWM, aby wyodrębnić polecenie prędkości, a następnie steruje pętlą regulacji prądu silnika na podstawie tego odniesienia.

Interfejs typu B występuje w systemach CNC FANUC serii 0C, 15A/B, 16A/B, 18A i 21TA — generacji obejmującej większość lat 90. w produkcji obrabiarek. Maszyny wyposażone w te generacje CNC i napędy Alpha SVU nadal działają w środowiskach produkcyjnych na całym świecie, co czyni A20B-2002-0031 istotnym elementem konserwacji, pomimo jego wycofanego statusu.

Dopasowanie oprogramowania układowego i parametrów silnika

Płytka sterująca A20B-2002-0031 zawiera oprogramowanie układowe, które implementuje algorytm sterowania silnikiem serwo. W ramach tego oprogramowania układowego zestaw parametrów silnika definiuje wzmocnienia pętli sterowania, limit prądu i model elektryczny silnika (rezystancja, indukcyjność, stała SEM). Parametry te muszą być zgodne ze specyficznym silnikiem serwo podłączonym do napędu.

FANUC ładuje te parametry do napędu podczas konfiguracji fabrycznej jednostki napędowej A06B-6089.

Po zainstalowaniu zamiennej płytki A20B-2002-0031, parametry silnika zapisane w oprogramowaniu układowym oryginalnej płytki muszą zostać przywrócone.

Interfejs wprowadzania parametrów na panelu przednim SVU (dostępny za pomocą czterech przycisków: MODE, UP, DOWN, DATA SET) umożliwia ręczne wprowadzanie parametrów poprzez odniesienie do instrukcji konserwacji SVU (B-65195EN).

Alternatywnie, jeśli oryginalna płytka PCB jest fizycznie uszkodzona, ale chip NV-RAM jest nienaruszony, chip można przenieść na zamienną płytkę, aby zachować oryginalny zestaw parametrów.

FAQ

P1: Jak można zidentyfikować, że SVU1-40 (A06B-6089-H104) używa A20B-2002-0031 zamiast -0030?

Arkusz specyfikacji napędu i instrukcja konserwacji serii FANUC Alpha (B-65195EN) wyraźnie wymieniają specyfikację PCB dla każdego modelu SVU. H101 (SVU1-12) i H102 (SVU1-20) używają płytki -0030.

H104 (SVU1-40) używa -0031 w połączeniu z płytką okablowania -0040.

Tabliczka znamionowa napędu potwierdza specyfikację zamówienia (A06B-6089-HXXX), która jednoznacznie identyfikuje zawartość PCB. Nigdy nie należy zastępować -0030 przez -0031 ani odwrotnie bez potwierdzenia zgodności prądu i parametrów.

P2: SVU1-40 pokazuje alarm DCSW (awaria obwodu rozładowania regeneracyjnego). Czy jest to prawdopodobnie usterka płytki sterującej?

Alarm DCSW monitoruje wbudowany obwód rozładowania regeneracyjnego SVU. W SVU1-40, który używa oddzielnego zewnętrznego modułu rozładowania regeneracyjnego (A06B-6089-H500 lub podobnego) zamiast wbudowanego rezystora, alarm może wskazywać na: otwarty termostat w zewnętrznym zespole rezystora, uszkodzone połączenie w obwodzie monitorowania termostatu na płytce sterującej lub faktycznie przeciążony rezystor regeneracyjny.

Płytka sterująca jest elementem raportującym, ale rzadko jest przyczyną DCSW. Przed podejrzewaniem płytki sterującej należy sprawdzić zewnętrzny moduł rozładowania i jego połączenie z napędem.

P3: Czy można użyć A20B-2002-0031 z działającego SVU1-80 do naprawy uszkodzonego SVU1-40?

Płytka -0031 jest specyfikowaną płytką PCB zarówno dla SVU1-40 (H104), jak i SVU1-80 (H105). Jednakże płytka okablowania jest inna: H104 używa A20B-2002-0040, a H105 używa A20B-2002-0041.

Jeśli uszkodzonym elementem jest tylko płytka sterująca, a płytki okablowania są różne między dwoma modelami napędów, zamiana płytki sterującej między modelami wymaga weryfikacji, czy zestaw parametrów oprogramowania układowego zapisany w NV-RAM płytki jest odpowiedni dla docelowego silnika i konfiguracji napędu.

Jeśli NV-RAM zawiera poprawne parametry dla silnika nowego napędu, zamiana jest wykonalna.

P4: Jakie są typowe tryby awarii A20B-2002-0031 w długo eksploatowanych napędach SVU?

Najczęstszą awarią związaną z wiekiem jest degradacja kondensatorów elektrolitycznych na wewnętrznych szynach zasilania płytki PCB — kondensatory w zakresie 10–100µF na zasilaniu ±15V i +5V płytki sterującej tracą pojemność i zwiększają ESR po 10–15 latach ciągłej pracy.

Objawia się to niestabilnym lub oscylującym zachowaniem serwo przed przejściem do całkowitej awarii.

Drugim częstym trybem jest uszkodzenie danych NV-RAM — chip NV-RAM przechowujący parametry silnika może ulec awarii, powodując uruchomienie napędu z nieprawidłowymi lub zerowymi parametrami, co skutkuje natychmiastowymi alarmami serwo. Uszkodzenie ESD obwodów odbiornika sygnału sterującego jest najczęstszym trybem awarii wywołanym zdarzeniem.

P5: Jakie informacje są potrzebne przed wysłaniem uszkodzonej płytki A20B-2002-0031 do centrum naprawczego?

Podaj: pełną specyfikację zamówienia napędu SVU (A06B-6089-HXXX), typ silnika serwo podłączonego do napędu (A06B-XXXX-BXXX z tabliczki znamionowej silnika), serię i model CNC (Seria 0C, 16B, 18A itp.), kod(y) alarmu(ów) wyświetlany(e) na wskaźniku LED SVU w momencie awarii, oraz czy awaria była nagła (wywołana zdarzeniem, takim jak po kolizji lub przepięciu) czy stopniowa (zwiększająca się częstotliwość alarmów w ciągu tygodni lub miesięcy).

Informacje te pozwalają centrum naprawczemu na odtworzenie warunków awarii i potwierdzenie skuteczności naprawy przed zwrotem.
