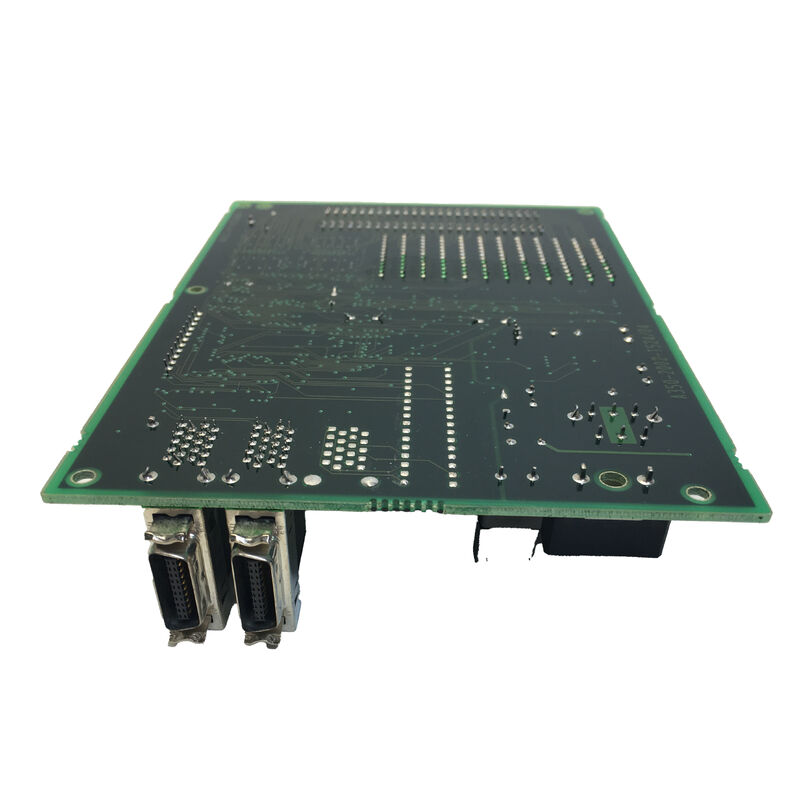

Użyte urządzenie FANUC A20B-2002-0260 A20B20020260 A2OB-2OO2-O26O

FANUC A20B-2002-0260

Przegląd

W sprawieFANUC A20B-2002-0260Należy do rodziny płyt drukowanych A20B-2002 jedna z najczęściej stosowanych serii płyt PCB firmy FANUC w swoich liniach produktów sterowników CNC, wzmacniaczy serwo i interfejsów operatorów.

Seria A20B-2002 historycznie obejmowała szeroki zakres funkcjonalnych płyt w ramach architektury systemu FANUC:od połączeń międzyprzewodnikowych i płyt I/O paneli operatora po sterowanie serwowzmacniaczami i karty interfejsów komunikacyjnych dużych prędkości.

Każde dopóty w numeracji A20B-2002-XXXX odpowiadają określonej funkcji i generowaniu systemu docelowego.

Rodzina A20B-2002 została zaprojektowana w okresie, w którym architektura CNC firmy FANUC szybko ewoluowała, przechodząc od sterowania analogowego do cyfrowego serwo,wprowadzenie serwobusów FSSB z włókna optycznego, a także rosnąca integracja interfejsów operatora opartych na komputerach osobistych, przyczyniły się do rozwoju portfela A20B-2002 variantów PCB.

Rodzina ta stanowi zatem jedną z najbardziej zróżnicowanych pod względem technicznym linii płyt FANUC, pełniących kluczowe role w systemach, które nadal działają w zakładach produkcyjnych na całym świecie.

Jako oryginalna płyta produkowana przez FANUC z Japonii, płyta A20B-2002-0260 została zaprojektowana i wyprodukowana zgodnie ze standardami jakości klasy przemysłowej FANUCwysokiej niezawodności lutowanie komponentów SMT, a w stosownych przypadkach wykończenia pokryte zgodnie z wymogami w celu przeciwdziałania wilgotności i zanieczyszczeniom w powietrzu występującym w typowych środowiskach narzędziowych.

Kompaktny kształt deski jest zgodny z filozofią projektowania wtyczek serii A20B-2002, umożliwiając instalację i usuwanie bez zakłócania sąsiednich płyt w regałach sterowania CNC.

Kontext serii A20B-2002

Rodzina płyt A20B-2002 znajduje się w ramach większej architektury numeracji A20B FANUC,który obejmuje całe portfolio produktów FANUC od początku lat 80-tych XX wieku, przez sprzęt CNC, aż po roboty i systemy CNC z lat 2000-tych..

W ramach podserii A20B-2002 sąsiednie warianty spełniają dobrze udokumentowane funkcje w całej gamie produktów FANUC:Płyty interfejsu I/O panelu operatora zarządzające wymianą sygnałów między przyciskami maszyny a CNC PMC, serwo wzmacniacz sterowania PCB generujące sygnały bram PWM dla etapów napędu IGBT i szybkie płyty interfejsu komunikacyjnego umożliwiające seryjne przesyłanie danych z CNC na PC.

Przykład -0260 umieszcza tę płytę w pokoleniu wariantów A20B-2002, które odpowiadały rosnącym wymaganiom w zakresie łączności i I/O systemów CNC z epoki produkcji lat 90.

FANUC's engineering approach during this period consistently prioritised backward compatibility within product generations while extending functional capability — a philosophy reflected in the A20B-2002 series' modular, konstrukcja wtyczki.

Kluczowe cechy

Standardy jakości PCB przemysłowych

Standardy produkcyjne FANUC dla rodziny płyt A20B-2002 odzwierciedlają wymagania 24/7 przemysłowej pracy CNC.Narzędzia maszynowe obsługujące urządzenia sterujące FANUC zazwyczaj pracują w dwóch lub trzech zmianach bez wyłączenia mocy, co powoduje utrzymujące się wymagania termiczne i elektryczne w odniesieniu do komponentów PCB szafki CNC.

A20B-2002-0260, jako płyta produkowana przez FANUC, została zbudowana tak, aby wytrzymać następujące warunki: zakres temperatury roboczej odpowiedni dla uszczelnionych szafek CNC (zwykle od 0°C do 55°C),tolerancja wilgotności dla środowisk przemysłowych nie kondensujących, oraz odporność EMI odpowiednia dla pobliżu hałasu przełączania serwo napędu i kabli silnikowych o wysokim prędkości.

Wybór komponentów na płytkach z serii A20B-2002 jest zgodny ze standardem FANUC dotyczącym preferowania układów scalonych klasy przemysłowej z szerokim zakresem temperatury pracy,i kondensatorów elektrolitycznych przeznaczonych do warunków termicznych wewnątrz szaf CNC.

Substrat PCB jest wielowarstwowy, z wewnętrznymi płaszczyznami mocy do stabilnego rozkładu napięcia i warstwami sygnału kontrolowanego impedancją do sygnałów cyfrowych dużych prędkości.

Zakupy i weryfikacja zgodności

Przy zakupie dowolnej płyty A20B-2002-XXXX do wymiany niezbędne jest potwierdzenie dokładnego numeru części ?? wraz z pełnym czterocyfrowym sufiksem oraz wszelkim oznakowaniem zmiany oprogramowania układowego na etykiecie płyty.

Dwie deski A20B-2002 z różnymi numerami sufiksów mogą wyglądać fizycznie podobnie (takie same czynniki kształtu, podobne układy złączy), ale pełnią zupełnie różne funkcje w różnych systemach CNC.

Podręcznik obsługi systemu hosta jednoznacznie identyfikuje konkretną płytę i jej pozycję w szczelinie; powinien to być zawsze podstawowym punktem odniesienia przy zakupie urządzenia zastępczego.

Częste pytania

P1: Jak zidentyfikować właściwą płytę zamienną A20B-2002-0260, gdy oryginalna płytka jest zbyt uszkodzona, aby odczytywać etykietę?

Podręcznik obsługi systemu CNC lub robotu zawiera listę części identyfikujących każdą płytę według jej pozycji szczeliny lub wnętrza modułu.Dokumentacja producenta narzędzia maszynowego i ekran konfiguracji systemu CNC mogą również identyfikować zainstalowane płyty opcjonalne.

Jeśli instrukcja nie jest dostępna,Inżynier serwisowy FANUC lub specjalistyczne centrum naprawcze mogą zidentyfikować płytę na podstawie złączy podłączających system i znanej konfiguracji sterownika CNC lub robota..

P2: Czy A20B-2002-0260 można naprawić, czy należy go natychmiast wymienić?

Naprawa na poziomie komponentów jest możliwa za pośrednictwem specjalistycznych centrów napraw FANUC wyposażonych w odpowiednie urządzenia testowe.degradacja kondensatora elektrolitycznego związana z wiekiem, wyizolowane awarie układu IC z powodu zdarzeń ESD i uszkodzone szpilki złącza są naprawialne na poziomie komponentów.

Uszkodzenia fizyczne PCB w wyniku pożaru elektrycznego, zwarcia prądu stałego lub wchłaniania wilgoci mogą spowodować, że deska nie jest ekonomicznie naprawialna.

Po otrzymaniu tablicy specjalistyczna ocena określi odpowiednią drogę naprawy, wymiany lub wymiany.

P3: Czy urządzenie A20B-2002-0260 przechowuje dane specyficzne dla maszyny, które należy zapisać przed ich usunięciem?

Większość plików interfejsu i P/W w serii A20B-2002 jest bezpaństwowa, nie zawierają danych użytkownika, parametrów,lub przechowywania programów, i można go zastąpić bez kopii zapasowej danych.

Jeżeli płyta służy funkcji obejmującej przechowywane dane konfiguracyjne (takie jak adresy węzłów busów polowych lub parametry komunikacji), dane te należy zapisać przed ich usunięciem.Potwierdzenie funkcji płyty w podręczniku obsługi systemu hosta wyjaśnia, czy wymagane jest tworzenie kopii zapasowych danych.

P4: Jakie środki ostrożności w zakresie obsługi ESD są wymagane dla A20B-2002-0260?

Wszystkie płytki PCB FANUC z serii A20B-2002 zawierają układy CMOS i dwubiegunowe układy logiczne IC, które są podatne na rozładowanie elektrostatyczne.na matce zabezpieczonej przed ESD, w środowisku kontrolowanym przez ESD.

Nigdy nie umieszczaj tablicy na zwykłych powierzchniach, kartonie lub plastiku.Uszkodzenia ESD mogą być ukryte .

P5: Czy można zaufać odnowionej lub nadwyżkowej płytce A20B-2002-0260 do konserwacji narzędzi maszynowych o znaczeniu krytycznym dla produkcji?

Odnowiona lub nadwyżkowa płyta od renomowanego specjalisty FANUC jest realną i powszechnie stosowaną opcją utrzymania starych systemów.

Kluczowe wskaźniki jakości: metodologia badań dostarczana przez dostawcę (plata powinna być testowana na zgodnym z systemem lub platformą testową FANUC, a nie jedynie wizualnie sprawdzana),warunki gwarancji (12 miesięcy jest standardem branżowym dla odnowionych płyt FANUC), oraz dowody systematycznego odświeżania części (najważniejszym elementem serwisowania związanego z wiekiem jest wymiana kondensatora).

Płyty z wycofanych z eksploatacji maszyn z udokumentowaną historią eksploatacji, przetestowane i gwarantowane przez specjalistę, niosą z sobą dopuszczalne ryzyko wdrożenia do produkcji.
