FANUC A20B-2902-0180 | Seria A20B-2902 Moduł sterowania serwo — Soft 9070 / Krzyżowe odniesienie A350-2902-T186/01

Sterowanie serwo na poziomie modułu

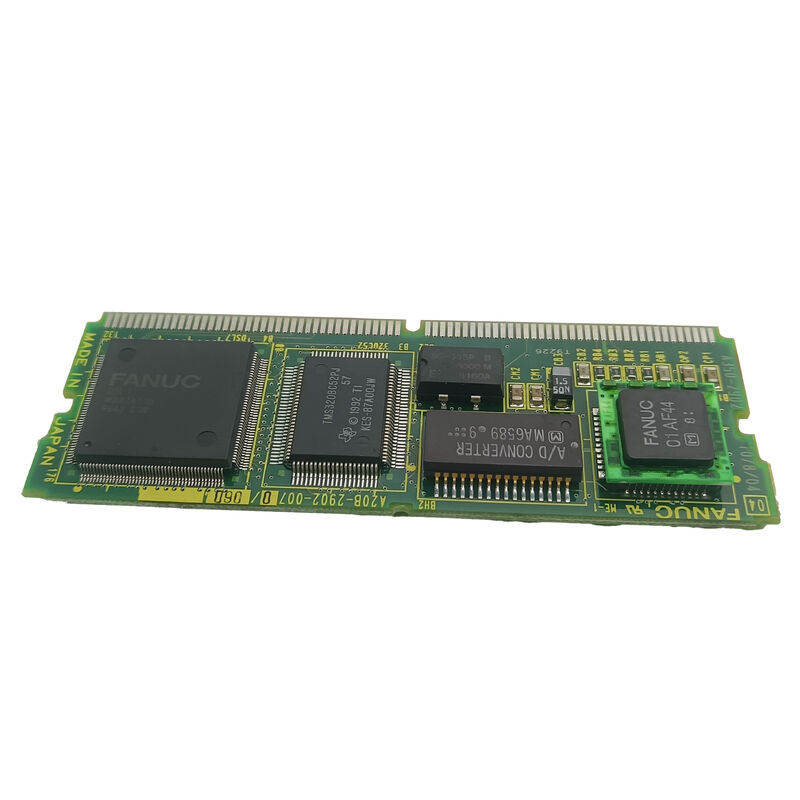

A20B-2902-0180 to wtykowy moduł sterowania serwo z serii A20B-2902 firmy FANUC — kompaktowe płytki potomne, które łączą główną płytę CPU sterowania numerycznego z układami wzmacniaczy serwo. Jest on instalowany w dedykowanym gnieździe na głównej płycie sterowania numerycznego lub płycie głównej serwo i wykonuje przetwarzanie serwo w czasie rzeczywistym dla obsługiwanej przez niego grupy osi.

Architektura sterowania jest hierarchiczna. Procesor sterowania numerycznego aktualizuje pozycje osi z częstotliwością interpolacji (co 1–8 ms). Moduł serwo odbiera te polecenia pozycji i uruchamia szybsze pętle sterowania prądem i prędkością z częstotliwością przełączania PWM (zazwyczaj 4–8 kHz), przekształcając zadane pozycje w rzeczywisty moment obrotowy silnika. To dwupoziomowe rozdzielenie — wolna interpolacja w procesorze, szybkie pętle serwo w dedykowanym module serwo — jest powodem, dla którego funkcja serwo znajduje się na własnej płytce drukowanej typu plug-in, a nie na samej głównej płycie procesora.

Soft 9070 — Dlaczego wersja oprogramowania ma znaczenie

Oznaczenie "Soft 9070" jest kluczowym parametrem kompatybilności, a nie szczegółem w tle. Wersje oprogramowania serwo FANUC kodują parametry silnika, współczynniki prawa sterowania, ustawienia liczby impulsów enkodera i tabele wzmocnienia dopasowane do konkretnych generacji silników i enkoderów. Instalacja modułu z niekompatybilnym numerem Soft powoduje: nieprawidłowe skalowanie prędkości (oś porusza się z niewłaściwą prędkością dla danego polecenia pozycji), błędną interpretację zliczeń enkodera lub natychmiastowe alarmy serwo, ponieważ wzmocnienia pętli sterowania nie pasują do charakterystyki podłączonego silnika.

Wymagana wersja oprogramowania znajduje się na etykiecie zainstalowanego modułu. Jest ona również dostępna z ekranu panelu MDI klawisza SYSTEM sterowania numerycznego oraz w dokumentacji serwisowej producenta obrabiarki. Przy zakupie zamiennego A20B-2902-0180, w miarę możliwości dopasuj przyrostek rewizji oprogramowania układowego (np. /02A na etykiecie płytki) do oryginału

Kluczowe specyfikacje

Podwójne numerowanie: A20B i A350

Odniesienie krzyżowe A350-2902-T186/01 identyfikuje tę samą płytkę w systemie numeracji podzespołów firmy FANUC. Numery A20B identyfikują gołą płytkę drukowaną; numery A350 identyfikują ten sam element jako podzespół, który może zawierać fabrycznie zainstalowane oprogramowanie układowe lub akcesoria. Do celów zamówienia oba numery odnoszą się do tego samego funkcjonalnego zamiennika — podaj oba dostawcom, aby uniknąć pomyłek w katalogowaniu.

Jak prezentują się usterki

Usterki modułu sterowania serwo zazwyczaj objawiają się jako:

• Alarmy komunikacyjne serwo podczas włączania zasilania — moduł nie może komunikować się ze wzmacniaczami serwo, co powoduje niepowodzenie inicjalizacji serwo
• Alarmy odchylenia pozycji — rejestr błędów modułu przekracza próg alarmowy sterowania numerycznego, wskazując na uszkodzony stopień wzmocnienia lub uszkodzone oprogramowanie układowe
• Jednoczesne alarmy wieloosiowe — gdy jeden moduł obsługuje wiele osi, wszystkie osie na tym module alarmują jednocześnie, odróżniając awarię modułu od usterki pojedynczej osi silnika lub kabla

FAQ

P1: Jak zidentyfikować prawidłowy numer Soft dla zamiennego A20B-2902-0180?

Odczytaj etykietę zainstalowanego modułu — wersja oprogramowania jest tam wydrukowana. Jest ona również wyświetlana na ekranie informacji systemowych sterowania numerycznego (klawisz SYSTEM na panelu MDI) oraz w dokumentacji serwisowej producenta maszyny. W miarę możliwości dopasuj przyrostek rewizji oprogramowania układowego na etykiecie płytki. Niezgodne wersje Soft powodują alarmy serwo lub nieprawidłowe zachowanie ruchu osi.

P2: Czy ten moduł można naprawić na poziomie komponentów?

Tak, w doświadczonych centrach serwisowych FANUC z stanowiskami testowymi serwo. Typowe elementy ulegające awarii to kondensatory elektrolityczne SMD (związane z wiekiem), układy scalone montowane powierzchniowo z powodu zdarzeń ESD oraz uszkodzone regulatory napięcia. Kompaktowa konstrukcja SMT wymaga precyzyjnego sprzętu do obróbki SMD. W przypadku maszyn krytycznych dla produkcji, przetestowana płytka wymienna jest szybsza; naprawa komponentów jest bardziej ekonomiczna dla zakładów posiadających własne możliwości naprawcze.

P3: Czy moduł musi pasować do konkretnej głównej płyty sterowania numerycznego, do której będzie instalowany?

Tak. Główna płyta musi mieć kompatybilne gniazdo tylnej ścianki i protokół interfejsu — wymiary gniazda, liczba pinów złącza i protokół sygnału muszą być zgodne. Oprogramowanie systemu sterowania numerycznego musi również rozpoznawać wersję sprzętową modułu. Przed złożeniem zamówienia potwierdź numer części głównej płyty sterowania numerycznego docelowego sterowania numerycznego oraz pozycję gniazda modułu w instrukcji serwisowej sterowania numerycznego.

P4: Jakie środki ostrożności ESD są potrzebne podczas obchodzenia się z A20B-2902-0180?

Obchodzić się z uziemioną opaską antystatyczną ESD na macie antystatycznej ESD. Transportować i przechowywać tylko w torbach antystatycznych. Uszkodzenia ESD są często utajone — płytka może wydawać się sprawna po zdarzeniu ESD, ale ulec awarii w ciągu dni lub tygodni podczas normalnych warunków pracy. Nigdy nie kłaść modułu na kartonie, zwykłym plastiku ani powierzchniach z tkanin syntetycznych.

P5: Etykieta modułu pokazuje A350-2902-T186/01. Czy to ta sama część co A20B-2902-0180?

Tak. Numer A20B to goła płytka drukowana; numer A350 to oznaczenie podzespołu dla tego samego elementu. Oba odnoszą się do tego samego funkcjonalnego zamiennika. Podaj oba numery dostawcom — zapasy są czasami katalogowane tylko pod jednym systemem numeracji, a podanie obu zapobiega pomyłkom w zamawianiu.
