FANUC A20B-2002-0850∙ A20B-2002 Series 1-Slot Backplane PCB ∙ CNC Controller Rack Board

Pojedynczy gniazdo, konstrukcja pasywna

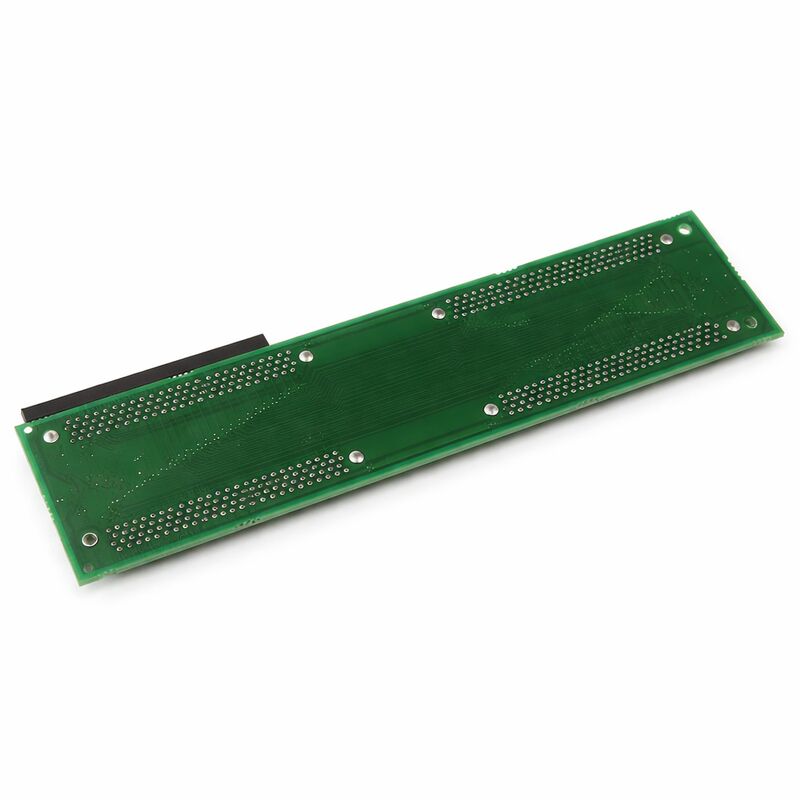

A20B-2002-0850 to jednopłetwowa płyta z serii A20B-2002 firmy FANUC, która wykorzystuje modułową architekturę sterowania CNC.Sam backplane nie zawiera oprogramowania i nie wykonuje żadnych procesów.Jest to fizyczna i elektryczna podstawa jednego gniazda modułu sterowania: przekazuje napięcia zasilania do modułu,przewozi sygnały komunikacyjne autobusu między modułem a główną płaszczyzną tylną regału, i zapewnia mechaniczne łączniki, do których włącza się moduł podłączalny.

Modułowa architektura CNC firmy FANUC wykorzystuje płyty tylnej płaszczyzny o różnej liczbie otworów ̇ jeden, dwa,i trzy gniazda . A20B-2002-0850 obsługuje dokładnie jeden gniazdo.płyta serwera danych .

Jak rozpoznać usterkę na tle

Nieprawidłowo zidentyfikowane są często jako awarie modułu, ponieważ objawy wyglądają identycznie. Moduł, który zajmuje awary awaryjne lub nie komunikuje się.Sugeruje, że sam moduł nie działa.. Krok diagnostyczny, który oddziela te dwa: przenieść podejrzany moduł do znanej dobrego gniazda tego samego typu.Źródłem awarii jest tylna płaszczyzna oryginalnego otworu..

Częste przyczyny awarii:

• zużycie złączaz powodu wielokrotnego usuwania i ponownego wstawiania modułu
• Ślady pęknięć PCBz powodu uderzenia mechanicznego lub przesunięcia śrub montażowych
• Zanieczyszczenieod mgły płynu chłodzącego lub drobnych cząstek metalowych przecinających lukę izolacyjną, powodujących prąd wycieku, który wywołuje wyłączenia termiczne lub alarmy zasilania

Wymiana płytki nie wymaga kopii zapasowej danych, płyta nic nie przechowuje.

Główne specyfikacje

Częste pytania

P1: Jak mogę potwierdzić, że płaszczyzna tylna, a nie moduł, jest wadliwa?

Jeśli moduł działa prawidłowo w alternatywnym miejscu, źródłem awarii jest tylna płaszczyzna oryginalnego miejsca.Jeśli moduł nie działa w obu przedziałachKontynuacja kontroli mocy i śladów sygnału w płaszczyźnie tylnej za pomocą podręcznika połączeń sprzętowych CNC może również potwierdzić integralność śladu bez potrzeby zapasowego modułu.

P2: Czy wymiana A20B-2002-0850 wymaga zmian parametrów?

Po fizycznej wymianie, ponownie zainstaluj moduł, uruchom i sprawdź, czy komunikuje się poprawnie.Nie ma potrzeby zmiany oprogramowania ani parametrów, chyba że jednocześnie zastąpiono również sam moduł.

P3: Czy można użyć tylnej płyty z dwoma gniazdkami zamiast A20B-2002-0850 z jednym gniazdkiem?

Brak ?? różnych liczb gniazd nie jest wymienny bez fizycznych modyfikacji podwozia stojanowego.Pozycja 1 gniazda pasuje do przestrzeni fizycznej i pozycji złącza przydzielonych dla jednej pozycji gniazdaDwu-slotowa deska stworzyłaby niezgodność wymiarową z podwoziem i sąsiednimi deskami.

P4: Czy istnieje ryzyko ESD przy obsłudze pasywnego podłoża?

Tak, ale niższe niż w przypadku aktywnych płyt procesorowych.ręcznik przy krawędziach deski, a także unikać przesuwania deski na powierzchniach niestatycznych.

P5: Złącze na A20B-2002-0850 jest fizycznie uszkodzone, ale ślady wyglądają nienaruszone.

Jeśli uszkodzenie ogranicza się do złącza ̇ zgięte szpilki, pęknięta obudowa, indywidualne uszkodzenie kontaktu ̇ naprawa na poziomie złącza może być opłacalna przy użyciu odpowiednich narzędzi do ponownej obróbki SMD.sprawdzić, czy podczas awarii nie podniesiono żaden miedziany podkładek PCBJeśli podkładki są uszkodzone, wymiana złącza staje się niepraktyczna, a wymiana całej płyty jest właściwą drogą.
