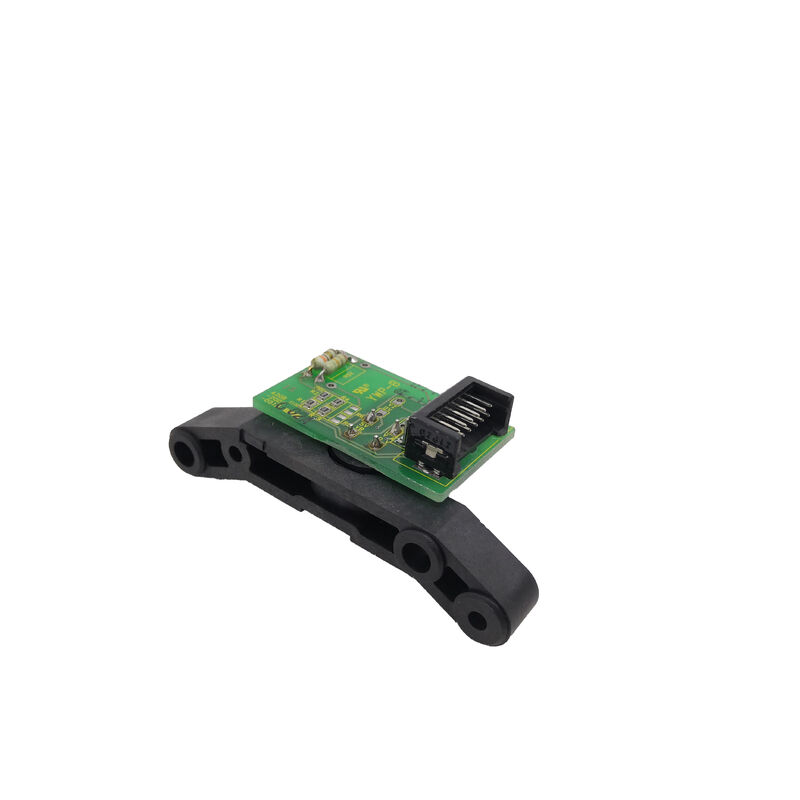

FANUC A20B-2003-0750∙ Panel operatora PCB I/O (B1) ?? Seria A20B-2003, Płyty sterowania interfejsem operatora narzędziowego CNC, Japonia

Przegląd

W sprawieFANUC A20B-2003-0750jest płyta elektroniczna za fizyczną powierzchnią panelu operatora maszyny CNC.każdą lampę wskazującą, która świeci, każda pozycja tarczy przełącznika prędkości zasilającej i obwód awaryjnego zatrzymania maszyny przechodzą przez tę płytę.układ nerwowy sensoryczny i ruchowy interfejsu operator-maszyna.

W architekturze CNC firmy FANUC panel operatora nie jest po prostu pasywnym przełącznikiem i lampą podłączoną bezpośrednio do modułów I/O CNC.Panel operatora I / O tablicy dodaje warstwę inteligencji i sygnału klimatyzacji pomiędzy surowych mechanicznych przełączników i CNC wewnętrznej logiki.

Zamki przełączników surowych są defiltrowane i filtrowane, aby zapobiec odbiciu kontaktu, który generowałby fałszywe wejścia.Prąd napędowy lampy jest regulowany w celu zapobiegania degradacji światła LED lub podświetlenia latarni żarówki z powodu przejściowych napięć.

Sygnały koła ręcznego MPG (Manual Pulse Generator) są odbierane i kondycjonowane w układy impulsowe do trybów ręcznego działania CNC.

Obwód awaryjnego zatrzymania jest wdrożony z odpowiednią logiką bezpieczeństwa, aby zapewnić, że E-stop pozostaje skuteczny niezależnie od stanu oprogramowania CNC.

The "B1" designation in the board's official description identifies a specific configuration within the A20B-2003-0750 product — operator panel I/O boards in the A20B-2003 series are produced in variants (B1, B2 itp.), które odpowiadają różnym konfiguracjom panelu operatora z różną liczbą punktów I/O, różnymi opcjami interfejsu MPG,i różne układy złączy, aby dopasować się do konkretnego panelu operatora, na którym jest zamontowana płyta.

Główne specyfikacje

Co w rzeczywistości robi panel operacyjny I/O PCB

Zakres funkcji zarządzanych przez A20B-2003-0750 odzwierciedla wszystko, co dzieje się w punkcie fizycznej interakcji operatora z maszyną.

Przycisk i wprowadzenie klawisza:Każdy przycisk i pozycja przełącznika na panelu operatora jest podłączony do obwodu wejściowego na A20B-2003-0750.

Po naciśnięciu przycisku, obwód wejściowy tablicy rejestruje zamknięcie kontaktu, odłącza go (filtrując krótkie drgania kontaktu mechanicznego przed osiedleniem),i zgłasza stan logiczny do PMC CNCNastępnie urządzenie PMC działa na przycisku, uruchamia cykl, uruchamia płyn chłodniczy, wybiera program itp.

Interfejs ręcznego generatora impulsu (MPG):Koło ręczne, lub MPG, generuje impulsy (zwykle 100 impulsów na obrót), gdy operator obraca je.A20B-2003-0750 przyjmuje te impulsy i warunki je do ręcznego wejścia impulsu CNC. ścieżka sygnału MPG wymaga ostrożnej obróbki elektrycznej. sygnały są różnicowe, liczba impulsów musi być precyzyjna bez pominięcia lub impulsów fantomowych,i kierunek (CW vs CCW) musi być poprawnie odszyfrowany.

Każda usterka w obwodzie interfejsu MPG na tej desce bezpośrednio wpływa na zdolność operatora do ręcznego biegania.

Przełączniki nadrzędne:Przełączanie prędkości podawania, przełączanie wrotnika, and rapid override dials produce variable-position signals — either a multi-position rotary switch (generating a binary code) or an analogue pot — that the board decodes into percentage override values reported to the CNC.

Wydatki światła wskaźnikowego:PMC CNC uruchamia sygnały wyjściowe w celu aktywacji lamp wskazujących na panelu.

Obwody sterowania wyjściowego tablicy zapewniają bieg regulowany każdej lampie,zabezpieczenie I/O PMC przed bezpośrednim obciążeniem lampy i zapewnienie prawidłowego prądu zarówno dla typów wskaźników LED, jak i żarówek.

Układ awaryjnego zatrzymania (E-stop):Przycisk E-stop łączy się przez redundantny obwód bezpieczeństwa na tablicy, ensuring the E-stop signal reaches both the CNC's servo control and the machine's safety relay in parallel — the board's implementation must satisfy the relevant safety standards for the E-stop function.

Objawy awarii wskazujące na problem A20B-2003-0750

Płyty I/O panelu operatora nie działają w sposób, który jest natychmiast widoczny dla każdego, kto stoi przy konsoli sterowania maszyną:

Nieodpowiadające przyciski:Jeden lub więcej przycisków paneli nie wywołuje żadnej odpowiedzi CNC, mimo że ekran diagnostyczny PMC potwierdza, że CNC jest w prawidłowym trybie do przyjmowania tych danych.

Sugeruje to awarię układu wejściowego na płycie, albo awarię układu buforowego wejściowego lub uszkodzenie szczytu złącza.

Naciśnięcie przycisku fantomowego:CNC odpowiada na polecenie funkcji bez naciśnięcia odpowiedniego przycisku przez operatora.

Sugeruje to, że układ wejściowy utknął w stanie zamkniętym, ewentualnie nieprawidłowy rezystor pociągowy lub uszkodzony układ wejściowy IC z wychodem przeciekającym.

Nieprawidłowości światła:Światła wskazujące paneli, które są trwale włączone, trwale wyłączone lub migają, gdy powinny być nieprzerwane, nie spowodowane logiką PMC,ale przez nieprawidłowe układy sterowania lampą lub ślady wyjściowe o otwartym obwodzie na tablicy.

Zaburzenia MPG:Koło ręczne obraca się, ale ruch osi jest nieregularny, niespójny lub nieobecny.

Nieprawidłowość układu E-stop:CNC generuje alarm E-stop, który nie może zostać usunięty nawet po zwolnieniu fizycznego przycisku E-stop.

Wymaga to natychmiastowego zbadania, ponieważ usterka obwodu E-stop może stanowić zarówno problem bezpieczeństwa, jak i eksploatacji.

Częste pytania

P1: W jaki sposób rozróżnić uszkodzony A20B-2003-0750 od uszkodzonego sygnału wyjściowego lub wejściowego PMC w samym CNC?

Drogą diagnostyczną jest: najpierw sprawdź ekran diagnostyczny PMC (wprowadzenia i wyjścia adresów G/F).Jeżeli ekran diagnostyczny PMC wykazuje, że sygnał wejściowy jest aktywny lub nieaktywny niezależnie od stanu fizycznego przycisku, problem dotyczy ścieżki I/O pomiędzy przyciskiem a PMC, który obejmuje A20B-2003-0750.

Jeśli ekran diagnostyczny PMC wyświetla właściwe dane wejściowe po przycisku fizycznym, ale funkcja maszyny nie jest aktywowana, problem tkwi w drabinie PMC lub układzie wyjściowym.Upadki płyty I/O zazwyczaj wykazują wejścia, które nie podążają za stanem fizycznego panelu.

P2: Czy można wymienić A20B-2003-0750 bez tworzenia kopii zapasowej parametrów lub programów CNC?

Tak. Płyta I/O panela operatora nie przechowuje żadnych programów CNC ani danych parametrów. Jest to czyste urządzenie interfejsu sygnału ̇ bez SRAM, bez baterii, bez pamięci programowalnej.wymiana płyt fizycznych, i power-up.

Parametry CNC, programy i drabina PMC nie są poddane zmianie przez operatorów.

Jedyne weryfikacje po wymianie wymagają testowania funkcjonalności wszystkich przycisków paneli, lamp, MPG i E-stop, aby potwierdzić prawidłowe podłączenie i funkcjonalność deski wymiany.

P3: Koło ręczne MPG nie reaguje po wymianie A20B-2003-0750.

Po pierwsze, upewnij się, że kabel MPG jest prawidłowo podłączony do nowej płyty.potwierdzić, że przełącznik wyboru osi na panelu operatora jest prawidłowo ustawiony na aktywną oś.

Po trzecie, check the CNC's parameter settings for MPG magnification and axis selection if the MPG was functional before the board replacement — these settings are in the CNC and are not affected by the board change, ale potwierdzenie ich eliminuje je jako zmienne.

Wreszcie należy sprawdzić, czy sam urządzenie MPG jest funkcjonalne, mierząc sygnały wyjściowe za pomocą oscyloskopu podczas obracania koła ręcznego.

P4: Czy A20B-2003-0750 jest taki sam dla wszystkich producentów maszyn narzędziowych, czy istnieje wersja specyficzna dla maszyny?

A20B-2003-0750 (konfiguracja B1) to standardowa płyta I/O panelu operatora FANUC dla określonej konfiguracji panelu.Producenci narzędzi maszynowych, którzy używają tego standardowego zespołu paneli operatora FANUC, będą używać tej tablicy.

Jednakże producenci narzędzi maszynowych, którzy tworzą własne, niestandardowe panele obsługi operatorskiej z różną liczbą przycisków, niestandardowymi interfejsami MPG,lub własnych układów światła mogą używać innego modelu płyty I/O lub niestandardowego interfejsu pomiędzy ich panelem a standardową płytą FANUC I/O.

Zanim zamówię zastępstwo,potwierdzenie na podstawie schematu elektrycznego maszyny lub etykiety istniejącej płyty, że A20B-2003-0750 jest prawidłową płytą dla konkretnej konfiguracji panelu maszyny;.

P5: Jakie są najczęstsze przyczyny awarii A20B-2003-0750 w maszynach o długim okresie eksploatacji?

Zanieczyszczenie jest główną przyczyną zanieczyszczenia w środowiskach narzędzi maszynowychwprowadzenie pyłu metalowego przez szczeliny wentylacyjne panelu operatora w ciągu lat eksploatacji osadów filmów przewodzących na powierzchni płyty, powodując zwarcia między sąsiadującymi torami lub szczytami wejściowymi.

Drugą najczęstszą przyczyną jest degradacja z powodu kontaktu z gniazdkami złączy płyty ,powodując przerywany kontakt, który występuje jako przypadkowe awarie przycisku.

Trzecią przyczyną jest awaria układu sterownika światła z powodu przepływu prądu, jeśli lampę panelową zastępuje się nieprawidłowym typem, który pobiera większy prąd niż wskazany przez układ sterownika.
