FANUC A20B-2003-0810

Numer części:A20B-2003-0810

Producent:FANUC Corporation (Japonia)

Kategoria produktu:PCB

Zestaw:A20B-2003

Przegląd

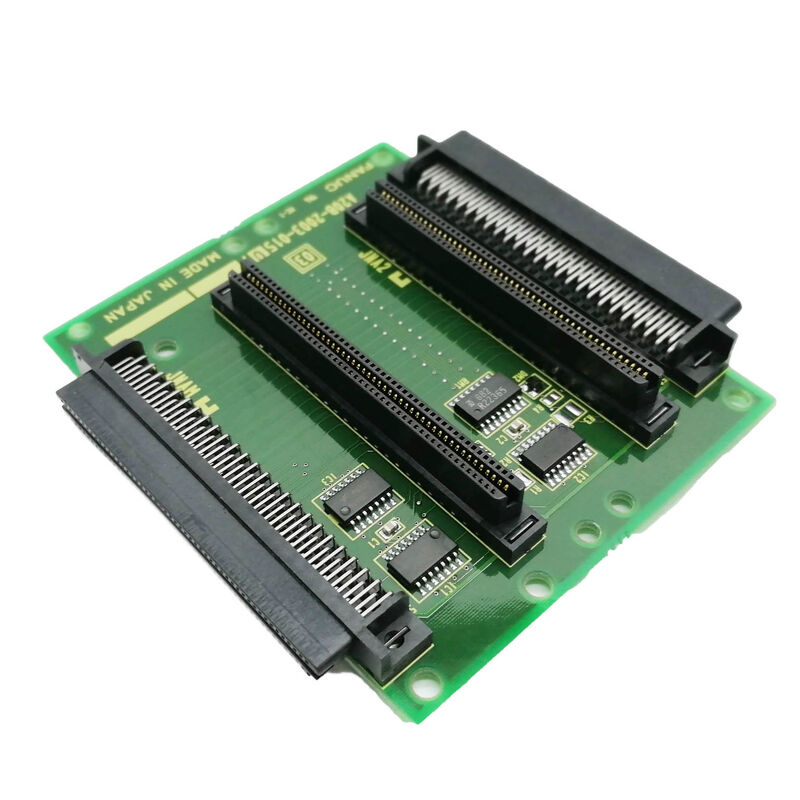

W sprawieFANUC A20B-2003-0810jest jednoprzewodowym tylnym panelem dla podstawowej jednostki systemu sterowania CNC 30i-A / 31i-A / 32i-A firmy FANUC i jego rola jest precyzyjnie zdefiniowana w architekturze sprzętowej firmy FANUC dla tych urządzeń sterowania wysokiej klasy.

Podstawowa jednostka 30i/31i/32i-A jest samodzielnym zespołem elektroniki sterującej, oddzielnym od panelu operatora.

W przypadku A20B-2003-0810 liczba ta wynosi jeden.Z panelem bez szczeliny (A20B-2003-0600)Z panelem z dwoma gniazdami (A20B-2003-0610), to dwa.

Jednostkowy slot zapewniony przez A20B-2003-0810 jest wystarczający dla wielu instalacji 30i/31i/32i-A.

Maszyna, która potrzebuje połączenia busów polowych, wykorzystuje jeden gniazdo dla profibus master lub deski DeviceNet.

Maszyna, która potrzebuje łączności sieciowej fabrycznej używa jej do płyty Fast Ethernet.

Jedna płyta opcyjna jest powszechną konfiguracją na maszynach, w których wbudowany serwointerfejs FSSB, wiertło seryjne, łącze I/O,i wbudowany Ethernet na głównej płycie już pokrywają wszystkie wymagania łączności z wyjątkiem jednego dodatkowego protokołu.

Główne specyfikacje

Architektura 30i/31i/32i-A

Kontrolery FANUC serii 30i/31i/32i-A wykorzystują architekturę modułową, w której podstawową jednostką jest samodzielna półka sterująca.

tylny panel jest strukturalnym i elektrycznym kręgosłupem tej jednostki.

Wewnątrz podwozia podstawowej jednostki:

• Główną płytę procesora (taką jak rodzina A20B-8101-0400/0401 dla typu zamontowanego na LCD) podłącza się do pozycji głównej płyty tylnego panelu
• Moduł zasilania (A20B-8101-0010) zajmuje pozycję zasilania
• Płyty opcjonalne instalowane w pozycjach otworów rozszerzeniowych tylnego panelu

Jednorazowy gniazdo rozszerzające A20B-2003-0810 akceptuje płyty z rodziny opcji A20B-8101 (A20B-8101-0050), Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220),Niewolnik DeviceNet (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) i inne.

Każda z nich podłącza się do gniazda rozszerzającego i łączy się elektrycznie z centralną płytą CNC za pośrednictwem śladów przycisku tylnego panelu.

Wybór prawidłowej konfiguracji panelu tylnego

Przy wymianie A20B-2003-0810 lub budowie podstawowej jednostki 30i/31i/32i-A do modernizacji wybór tylnego panelu zależy od liczby płyt opcyjnych wymaganych do zastosowania:

Brak tablic opcji:Użyj A20B-2003-0600 (bez gniazda). Maszyna wykorzystuje wyłącznie połączenie wbudowane w płytę główną FSSB, wrot seryjny, łącze I / O,wbudowany Ethernet ¢ i brak dodatkowych opcji busów polowych lub komunikacji.

Potrzebna jest jedna tablica opcji:Użyj A20B-2003-0810 (1 szczeliny

Maszyna wymaga dokładnie jednej dodatkowej opcji komunikacji, takiej jak Profibus, DeviceNet, FL-net lub Fast Ethernet.

Potrzebne są dwie opcje:Użyj A20B-2003-0610 (2 gniazda).

Wykorzystanie tylnego panelu z mniejszą liczbą gniazd niż jest to konieczne nie pozostawia miejsca dla wymaganych tablic opcji.

Używanie jednego z większą liczbą gniazd niż potrzeba nie powoduje żadnych problemów funkcjonalnych ̇ puste gniazdko po prostu pozostaje niewykorzystane.

Fizyczne wymiary podstawowej obudowy jednostki określają, który z tylnych paneli fizycznie pasuje, więc zawsze przed zamówieniem potwierdzaj konfigurację obudowy.

Częste pytania

P1: Podstawowa jednostka 30i-A działała z zainstalowaną jedną płytą opcyjną. tylny panel był uszkodzony. Czy muszę używać tego samego A20B-2003-0810, czy mogę użyć A20B-2003-0610 (2 gniazda)?

Fizycznie A20B-2003-0610 (2 gniazda) może zastąpić A20B-2003-0810 (1 gniazdko), jeśli obudowa podstawowej jednostki uwzględnia inny czynnik kształtu tylnego panelu.

Panel tylny musi fizycznie pasować do podwozia. Warianty obudowy FANUC są zaprojektowane w oparciu o określone liczby otworów.

Przed wymianą należy potwierdzić, że numer części obudowy umożliwia podłączenie do tylnego panelu z dwoma gniazdkami.

Z funkcjonalnego punktu widzenia posiadanie pustego drugiego gniazda nie powoduje żadnych problemów, ponieważ płyta opcji pozostaje w używanym gniaździe, a puste gniazdko jest po prostu niewykorzystane.

P2: Kontroler 30i-A ma płytę główną Profibus w gnieździe rozszerzającym. Czy tylny panel można wymienić bez usunięcia płyty Profibus?

Przed usunięciem tylnej tablicy z podwozia należy usunąć tablicę opcji z otworu.

Panel tylny i płyta opcjonalna są oddzielnymi elementami panel tylny jest usuwany poprzez odłączenie sprzętu montażu podwozia, podczas gdy płyta opcjonalna jest oddzielnie odłączona od złącza otworu.

Znowu zainstaluj w odwrotnej kolejności: najpierw tylny panel, a następnie deska opcjonalna w dostępnym gniazdzie rozszerzającym.

P3: Po zastąpieniu A20B-2003-0810 tabliczka opcji Profibus generuje alarm, którego wcześniej nie było.

Błędy w ponownej instalacji są najczęstszą przyczyną alarmu deski opcyjnej po wymianie tylnego panelu.

Płyty mogą być umieszczone tylko częściowo w złączach szczeliny

Sprawdź również, czy wszystkie zewnętrzne kable do płyty opcyjnej (kabel sieciowy Profibus itp.) zostały poprawnie podłączone po wymianie.

P4: Jaka jest różnica między "twardym panelem" używanym w serii 30i/31i/32i-A a twardymi płytami używanymi w wcześniejszych kontrolerach FANUC serii 16/18?

Podstawowa jednostka 30i/31i/32i-A wykorzystuje kompaktowy panel tylny zaprojektowany specjalnie dla architektury fizycznej i elektrycznej kontrolera serii i.

Wcześniejsze sterowniki serii 16/18 wykorzystywały różne konstrukcje płaszczyzny tylnej z różnymi liczbami gniazd, typami złączy i architekturami autobusów.

A20B-2003-0810 nie jest wymienny z płytami tylnymi z kontrolerów serii 16/18. Zawsze używaj tylnego panelu określonego dla konkretnej generacji i podwozia CNC.

P5: Czy wymiana tylnego panelu A20B-2003-0810 wymaga jakichkolwiek kopii zapasowych danych lub zmian parametrów?

Nie, tylny panel to pasywna płyta połączeń, nie przechowuje danych.

Po wymianie wszystkie parametry i programy pozostają w modułach FROM/SRAM na tablicy głównej, które nie zostały zakłócone.

Znowu zainstaluj płytę główną, zasilanie i opcje w nowym tylnym panelu, włączyć normalnie i zweryfikować funkcjonowanie systemu.Wprowadzenie danych nie jest wymagane, chyba że inne deski zostały również wymienione podczas tego samego zdarzenia konserwacyjnego..
