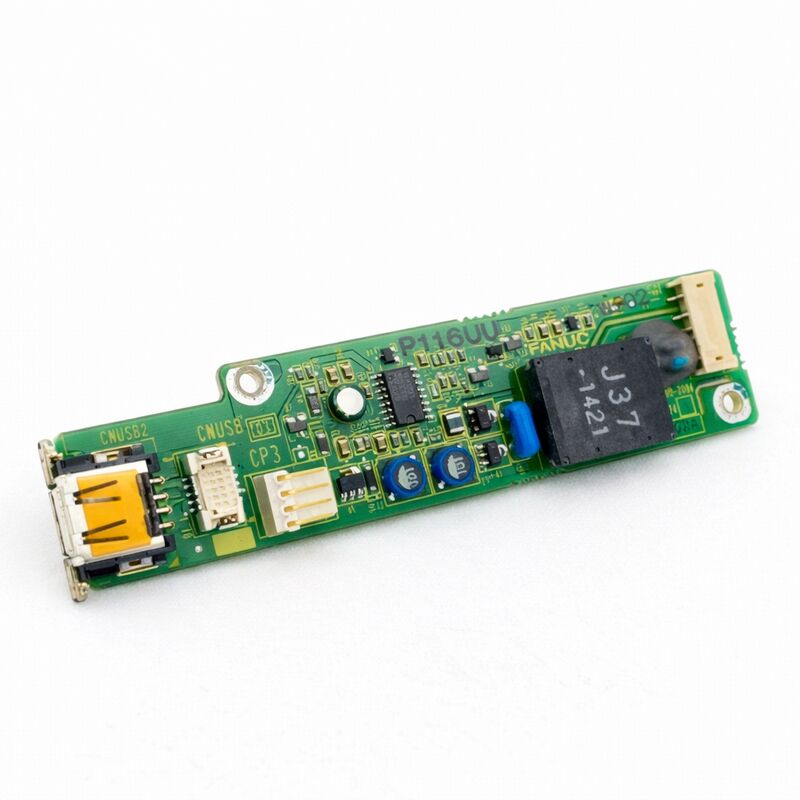

FANUC A20B-2004-0241 | Płytka sterująca CNC — Seria A20B-2004, Płytka sterująca automatyki przemysłowej FANUC, Pochodzenie: Japonia

Przegląd

Płytka FANUC A20B-2004-0241 należy do rodziny płytek A20B-2004 — serii płytek drukowanych FANUC zajmujących warstwę wejścia/wyjścia panelu operatora i interfejsu sterowania w architekturze CNC FANUC.

Rodzina A20B-2004 jest ściśle powiązana z jednostką połączeniową panelu operatora i funkcją interfejsu wejścia/wyjścia w wielu generacjach CNC FANUC: płytki z tej serii zarządzają elektrycznym mostkiem między fizycznymi przyciskami, przełącznikami, lampkami kontrolnymi, pokrętłami ręcznymi i obwodami zatrzymania awaryjnego na konsoli operatora obrabiarki a wewnętrznym systemem wejść/wyjść cyfrowych CNC.

Rodzina A20B-2004 obejmuje kilka odrębnych wariantów funkcjonalnych. Warianty -0690 i -0691 to potwierdzone płytki drukowane wejść/wyjść panelu operatora.

Warianty -0740 i powiązane to dalsze konfiguracje wejść/wyjść panelu operatora.

Wariant -0241 zajmuje pozycję w tej rodzinie jako płytka sterująca, która służy specyficznej konfiguracji interfejsu panelu operatora FANUC lub wejść/wyjść sterujących, dla której została zaprojektowana — płytka, na której polegają zakłady produkcyjne, aby utrzymać połączenie operator-maszyna w sterowanych przez FANUC obrabiarkach.

W szerszym kontekście konserwacji CNC FANUC, płytki serii A20B-2004 stanowią ważną kategorię, ponieważ znajdują się na bezpośrednim interfejsie człowiek-maszyna.

Awaria płytki wejść/wyjść panelu operatora nie zatrzymuje działania silników i systemów serwo maszyny, ale uniemożliwia operatorowi normalne sterowanie maszyną — uruchamianie cykli, regulację posuwów, przesuwanie osi, reagowanie na alarmy, a w najpoważniejszych przypadkach, aktywowanie zatrzymania awaryjnego przez panel.

Ta kombinacja niekrytycznych dla podstawowej funkcji, ale krytycznych dla użyteczności sprawia, że te płytki są częstym celem konserwacji.

Kluczowe specyfikacje

Rodzina A20B-2004 — Wejścia/wyjścia panelu operatora w architekturze FANUC

Systemy CNC serii i FANUC (seria 16i, 18i, 21i, 0i i powiązane) wykorzystują magistralę szeregową I/O Link do komunikacji między główną jednostką sterującą CNC a zewnętrznymi urządzeniami wejścia/wyjścia — w tym jednostką połączeniową panelu operatora.

To podejście z magistralą szeregową zastąpiło starsze okablowanie równoległe stosowane w wcześniejszych generacjach FANUC, gdzie każdy sygnał wejścia/wyjścia wymagał własnego, indywidualnego przewodu od CNC do panelu operatora.

I/O Link przesyła wszystkie sygnały wejściowe i wyjściowe panelu przez niewielką liczbę przewodów, znacznie upraszczając okablowanie, jednocześnie wymagając, aby panel operatora zawierał płytki wejść/wyjść zdolne do tłumaczenia między danymi szeregowymi I/O Link a fizycznymi sygnałami przycisków/lampek.

Płytki serii A20B-2004 są zaprojektowane do pracy w tej architekturze — odbierania danych szeregowych I/O Link z CNC, dekodowania ich w celu aktywacji odpowiednich sygnałów wyjściowych (lampki kontrolne, wyjścia przekaźnikowe) i kodowania fizycznych sygnałów wejściowych (stany przycisków, pozycje przełączników, impulsy MPG) do przesłania z powrotem do CNC przez I/O Link.

Ta dwukierunkowa funkcja tłumaczenia jest fundamentalna dla działania panelu operatora w środowisku CNC serii i.

Co ulega awarii na płytkach serii A20B-2004 — i dlaczego

Wzorce awarii płytek wejść/wyjść panelu operatora są kształtowane przez ich położenie w środowisku maszyny.

Konsola operatora jest najbardziej dostępną dla człowieka częścią maszyny — jest otwierana do konserwacji, narażona na zanieczyszczenie chłodziwem z obszaru roboczego maszyny, narażona na wibracje od ruchomych osi maszyny, a w niektórych instalacjach, w stosunkowo wysokich strefach temperatury otoczenia.

Te czynniki środowiskowe powodują specyficzne tryby awarii:

Awarie spowodowane zanieczyszczeniem: Mgła chłodziwa i pył metalowy, które dostają się do obudowy panelu operatora, osadzają się na powierzchni płytki drukowanej przez lata eksploatacji.

Te osady tworzą ścieżki upływu między ścieżkami sygnałów wejściowych, powodując fałszywe stany przycisków lub zablokowane wejścia — CNC odbiera sygnały naciśnięcia przycisków od przycisków, których nikt nie nacisnął, lub nie odbiera sygnałów od przycisków, które są naciskane.

Czyszczenie płytki rozpuszczalnikiem klasy elektronicznej rozwiązuje łagodne przypadki; poważne zanieczyszczenie może wymagać wymiany płytki.

Zużycie i korozja złączy: Złącza taśmowe i złącza krawędziowe na płytkach wejść/wyjść panelu operatora doświadczają większej liczby cykli wkładania/wyjmowania niż większość innych płytek CNC, ponieważ panel jest częściej dostępny do konserwacji.

Zużyte lub skorodowane styki złączy powodują przerywane sygnały wejścia/wyjścia — najtrudniejsza klasa usterek do zdiagnozowania, ponieważ objawy pojawiają się i znikają bez wzorca.

Awaria układu scalonego sterownika wyjścia: Każda lampka lub obwód wyjściowy na płytce jest sterowany przez układ scalony, który zapewnia odpowiednie napięcie i prąd dla lampki kontrolnej.

Te sterowniki mogą ulec awarii otwartej (lampka nigdy się nie zapala) lub awarii zamkniętej (lampka zawsze się pali), a także mogą ulec awarii w sposób uszkadzający samą lampkę.

Kiedy diody LED zaczęły zastępować żarówki w panelach operatora FANUC, wymagania dotyczące prądu sterownika uległy zmianie — użycie niewłaściwego typu lampy na płytce zaprojektowanej dla innego typu może obciążyć układ scalony sterownika.

Uszkodzenia ESD: Przyciski i przełączniki na panelu operatora są potencjalnymi punktami wejścia dla elektryczności statycznej od operatorów, którzy zgromadzili ładunek przez chodzenie po niektórych materiałach podłogowych.

Jeśli ścieżka ochrony przed wyładowaniami elektrostatycznymi panelu jest niekompletna, ESD może dotrzeć do obwodów wejściowych płytki A20B-2004 — powodując natychmiastową awarię lub ukryte uszkodzenie, które z czasem się pogarsza.

Uwagi dotyczące konserwacji i wymiany

Gdy A20B-2004-0241 zostanie zidentyfikowana jako źródło awarii w dochodzeniu dotyczącym wejść/wyjść panelu operatora, proces wymiany jest zazwyczaj prosty, ponieważ ten typ płytki nie przechowuje żadnych danych maszyny CNC:

Kopia zapasowa danych nie jest potrzebna: W przeciwieństwie do głównych płytek procesora lub modułów pamięci, płytki wejść/wyjść panelu operatora nie przechowują żadnych parametrów maszyny, programów ani danych konfiguracyjnych. Wymiana jest procedurą wyłącznie sprzętową.

Zweryfikuj prawidłowy wariant: Seria A20B-2004 zawiera wiele wariantów (-0241, -0690, -0691, -0740 i inne), które obsługują różne konfiguracje paneli i liczbę punktów wejścia/wyjścia.

Dokładna wymiana musi odpowiadać numerowi części zainstalowanej płytki. Płytki z tej rodziny nie są zamienne funkcjonalnie — płytka zaprojektowana dla jednej konfiguracji panelu nie będzie prawidłowo współpracować z okablowaniem innego panelu, nawet jeśli fizycznie pasuje do tej samej przestrzeni.

Weryfikacja po instalacji: Po zainstalowaniu zamiennej A20B-2004-0241, indywidualnie zweryfikuj wszystkie funkcje panelu: każdy przycisk powinien generować prawidłowy sygnał wejściowy PMC (widoczny na ekranie diagnostycznym PMC), każda lampka kontrolna powinna prawidłowo świecić po włączeniu, pokrętło MPG (jeśli jest podłączone do tej płytki) powinno generować ruch osi we właściwym kierunku i przyrost, a funkcja zatrzymania awaryjnego powinna działać prawidłowo przez ścieżkę obwodu bezpieczeństwa.

Często zadawane pytania

P1: Przyciski panelu operatora przestały reagować, ale cykl automatyczny maszyny jest kontynuowany. Czy to wskazuje na A20B-2004-0241?

Tak, ten wzorzec objawów — normalne działanie automatyczne przy jednoczesnym braku reakcji na ręczne wejścia panelu — jest charakterystyczny dla awarii płytki wejść/wyjść panelu operatora.

Funkcje serwo i PMC CNC, które napędzają działanie automatyczne, nie zależą od płytki wejść/wyjść panelu; działają niezależnie.

Dotknięte są tylko funkcje, które wymagają płytki wejść/wyjść panelu jako ścieżki komunikacyjnej (ręczne przesuwanie, przełączniki nadzoru, przyciski startu cyklu/wstrzymania posuwu, przełączniki trybu).

Potwierdź, sprawdzając ekran diagnostyczny PMC (wejścia adresów G) — jeśli stany przycisków nie zmieniają się po ich naciśnięciu, awaria leży w ścieżce sygnału od przycisku do PMC, która obejmuje A20B-2004-0241.

P2: Czy zanieczyszczoną A20B-2004-0241 można wyczyścić zamiast wymieniać?

Łagodne zanieczyszczenie — lekki kurz lub cienka warstwa aerozolu olejowego — często można pomyślnie wyczyścić odpowiednim rozpuszczalnikiem do czyszczenia elektroniki (alkohol izopropylowy lub dedykowany spray do czyszczenia PCB) nałożonym miękkim pędzlem i pozostawić do całkowitego wyschnięcia przed włączeniem zasilania.

Warto spróbować tego przed podjęciem decyzji o wymianie płytki.

Silne zanieczyszczenie grubymi osadami, chłodziwem z dodatkami tnącymi rozpuszczalnymi w wodzie lub metalowymi opiłkami, które spowodowały zwarcia między ścieżkami, jest znacznie mniej prawdopodobne, że zostanie w pełni rozwiązane przez czyszczenie — ryzyko pozostałego zanieczyszczenia powodującego przyszłe awarie sprawia, że wymiana jest bardziej niezawodnym długoterminowym rozwiązaniem w tych przypadkach.

P3: Po wymianie A20B-2004-0241 jedna lampka kontrolna pozostaje stale zapalona, a inna nigdy się nie zapala. Co należy sprawdzić?

Te objawy sugerują problemy z okablowaniem, a nie wadliwą płytkę zamienną.

Stale zapalona: sprawdź zwarcie w okablowaniu wyjściowym (przewody lampki dotykające się, wadliwe uziemienie oprawy lampy lub zwarcie między pinami złącza).

Nigdy się nie zapala: sprawdź przerwę w okablowaniu wyjściowym (przerwany przewód, odłączone złącze, konieczność wymiany lampy).

Dodatkowo, zweryfikuj, czy typ sterownika wyjściowego płytki zamiennej (wyjście źródłowe vs. zanurzeniowe, sterownik LED vs. żarowy) odpowiada oryginalnej płytce i lampom zainstalowanym w panelu. Jeśli typ sterownika jest niedopasowany, niektóre lampki mogą zachowywać się nieoczekiwanie.

P4: Jak zidentyfikować, czy A20B-2004-0241 wymaga wymiany, w porównaniu do jednostki połączeniowej panelu operatora, z którą współpracuje?

Izolacja awarii między płytką wejść/wyjść panelu operatora a jednostką połączeniową, do której jest podłączona, wymaga systematycznego podejścia do śledzenia sygnałów. Zacznij od fizycznego przycisku: sprawdź ciągłość przycisku multimetrem (potwierdza, że sam przycisk działa).

Następnie sprawdź sygnał na pinie złącza na A20B-2004-0241 (potwierdza, że okablowanie od przycisku do płytki jest nienaruszone).

Następnie sprawdź ekran diagnostyczny PMC, aby zobaczyć, czy sygnał dociera do CNC.

Jeśli ciągłość jest potwierdzona na złączu, ale sygnał nie dociera do PMC, awaria leży w płytce lub jej ścieżce komunikacyjnej do CNC.

Jeśli ciągłość jest nieprawidłowa na złączu, awaria leży w okablowaniu lub przycisku.

P5: Jaka jest prawidłowa procedura ochrony ESD podczas obsługi i instalacji A20B-2004-0241?

Obsługuj płytkę tylko podczas noszenia uziemionej opaski ESD podłączonej do zweryfikowanego punktu uziemienia w szafie elektrycznej maszyny. Pracuj na macie antystatycznej. Przechowuj płytkę w opakowaniu antystatycznym do momentu instalacji.

Nigdy nie kładź płytki na zwykłych powierzchniach kartonowych, plastikowych lub drewnianych.

Unikaj dotykania strony komponentowej płytki — obsługuj ją za krawędzie płytki drukowanej. Podczas wkładania płytki do złącza, stosuj równomierne ciśnienie na całej długości płytki, zamiast siły na jednym końcu. Całkowicie wyłącz maszynę przed jakąkolwiek instalacją lub demontażem płytki.

Te środki ostrożności są niezbędne w przypadku płytek panelu operatora, ponieważ mają liczne interfejsy złączy, które są potencjalnymi punktami wejścia ESD.
