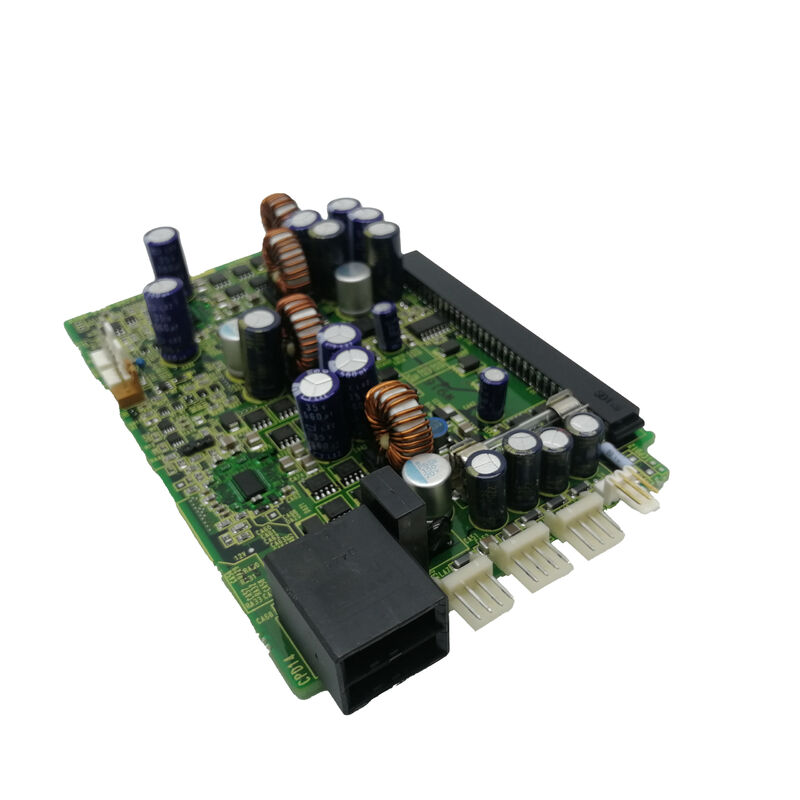

PŁYTA PC FANUC A20B-2100-0030 A20B21000030 A2OB-21OO-OO3O

FANUC A20B-2100-0030 | Płytka sterująca serwonapędu serii Alpha z interfejsem FSSB / Typu A

Warstwa sterująca w module napędu Alpha

A20B-2100-0030 to płytka sterująca z serii A20B-2100 firmy FANUC — przednia płytka, która zapewnia inteligencję sterującą w module wzmacniacza serwo lub wrzeciona serii Alpha. Zrozumienie tego, co robi ta płytka, a czego nie robi, jest kluczowe dla prawidłowej diagnozy usterek.

Moduł napędu FANUC Alpha to dwuwarstwowy zespół. Podstawowa płytka mocy obsługuje wszystko, co związane z wysokim napięciem: mostek prostowniczy, kondensatory magistrali DC, moduły IGBT, sterowniki bramki i czujniki prądu. Przednia płytka sterująca obsługuje wszystko, co cyfrowe: odbieranie poleceń pozycji osi z CNC przez łącze światłowodowe FSSB (lub analogowy interfejs typu A), obliczanie referencji prądu na podstawie błędu pozycji, uruchamianie algorytmu sterowania prądem w celu generowania cykli pracy PWM oraz przesyłanie danych statusu i alarmów z powrotem do CNC.

Te dwie warstwy ulegają awarii w wyniku różnych mechanizmów. Moduły IGBT na płytce mocy degradują się w wyniku cykli termicznych i naprężeń nadprądowych. Płytka sterująca ulega awarii w wyniku starzenia się kondensatorów elektrolitycznych (wpływając na wewnętrzny zasilacz płytki), uszkodzeń ESD podczas serwisowania lub awarii poszczególnych układów scalonych. Ponieważ ulegają awarii niezależnie, płytka mocy może być całkowicie sprawna, podczas gdy płytka sterująca jest uszkodzona — i odwrotnie. Identyfikacja, która warstwa uległa awarii przed zamówieniem części, pozwala uniknąć wymiany sprawnego sprzętu.

Kody alarmów wskazujące na płytkę sterującą

Trzy kategorie alarmów, które konkretnie wskazują na płytkę sterującą serii A20B-2100, a nie na silnik lub płytkę mocy:

Alarmy komunikacyjne FSSB (SV200/SV400): Płytka sterująca zawiera układ scalony transceivera optycznego FSSB, który łączy napęd z CNC. Awaria transceivera powoduje błędy komunikacji FSSB nawet przy nienaruszonym kablu światłowodowym.

Alarmy enkodera (alarm serwo 8): Płytka sterująca dekoduje szeregowe dane enkodera z silnika serwo. Jeśli obwód odbiornika enkodera na płytce ulegnie awarii, CNC nie otrzymuje informacji zwrotnej o pozycji i generuje alarmy błędu enkodera — często błędnie przypisywane enkoderowi lub kablowi, zanim rozważy się płytkę.

Nadmierny błąd śledzenia (alarm serwo 9/A): Awaria wzmacniacza operacyjnego, uszkodzony przetwornik ADC lub utrata zasilania na płytce sterującej zakłóca pętlę sterowania prądem. Napęd wyprowadza nieprawidłowy lub żaden prąd, błąd pozycji narasta, a CNC wyzwala alarm nadmiernego błędu śledzenia.

Seria A20B-2100 — dopasowanie sufiksu jest kluczowe

Rodzina A20B-2100 obejmuje szeroki zakres konfiguracji modułów napędowych — wzmacniacze jednoosiowe, dwuosiowe i wrzecionowe o różnych znamionach prądowych wykorzystują płytki z tej serii. Ostatnie cztery cyfry identyfikują konkretny wariant. Różne sufiksy odpowiadają różnym typom napędów, różnym typom interfejsów i różnym parametrom serii silników.

Instalacja płytki o nieprawidłowym sufiksie powoduje natychmiastowy alarm lub nieprawidłowe zachowanie silnika. Jeśli etykieta oryginalnej płytki jest nieczytelna, zidentyfikuj prawidłową płytkę drukowaną, porównując specyfikację zamówienia modułu napędu (A06B-6096-Hxxx lub A06B-6079-Hxxx) z instrukcją konserwacji serii FANUC Alpha.

Kluczowe specyfikacje

FAQ

Pytanie 1: Jak potwierdzić, że uległa awarii płytka sterująca, a nie płytka mocy lub silnik?

Wzór kodu alarmu jest pierwszym wskaźnikiem. Alarmy komunikacyjne FSSB, które utrzymują się po wymianie kabla światłowodowego, wskazują na transceiver płytki. Alarmy enkodera, które utrzymują się po potwierdzeniu integralności kabla i przetestowaniu z znanym dobrym silnikiem, wskazują na odbiornik enkodera płytki. Ostateczną diagnozą jest test zamiany płytek: zainstaluj znany dobry A20B-2100-0030 w podejrzanym napędzie — jeśli napęd działa prawidłowo, oryginalna płytka drukowana jest potwierdzona jako uszkodzona.

Pytanie 2: Czy różne warianty sufiksów A20B-2100 (np. -0030 vs -0031) mogą być używane zamiennie?

Nie. Różne warianty ostatnich czterech cyfr odpowiadają różnym typom modułów napędowych, protokołom interfejsu i parametrom silnika. Wymiana musi dokładnie odpowiadać oryginalnemu numerowi części. Jeśli oryginalna płytka jest nieczytelna, użyj numeru specyfikacji zamówienia modułu napędu, aby zidentyfikować prawidłową płytkę drukowaną z dokumentacji konserwacji serii FANUC Alpha.

Pytanie 3: Czy naprawa płytki A20B-2100-0030 na poziomie komponentów jest wykonalna?

Tak, za pośrednictwem specjalistycznych centrów serwisowych FANUC z stanowiskami do testowania komponentów. Typowe elementy naprawiane to kondensatory elektrolityczne, optokopary, kryształy oscylatora zegarowego i układy scalone regulatorów napięcia. Pełna naprawa płytki przez doświadczone centrum zazwyczaj przywraca płytkę do specyfikacji funkcjonalnej. W przypadku maszyn o wysokiej wartości, gdzie przestoje są kosztowne, naprawa jest prawie zawsze bardziej opłacalna niż pozyskiwanie nowych zapasów, które mogą być niedostępne lub wycenione po premii.

Pytanie 4: Jaka jest prawidłowa procedura wymiany A20B-2100-0030?

Wyłącz maszynę i poczekaj, aż magistrala DC modułu napędu się rozładuje — obserwuj diodę wskaźnika ładowania. Zainstaluj zamiennik z zachowaniem środków ostrożności ESD i upewnij się, że wszystkie złącza i połączenia światłowodowe są w pełni osadzone. Włącz zasilanie i obserwuj wyświetlacz LED podczas uruchamiania; normalny wyświetlacz „0” lub „–” oznacza pomyślną inicjalizację. Sprawdź alarm 9001 (parametry serwo nie ustawione) — jeśli jest obecny, przeładuj parametry osi z kopii zapasowej przed przesunięciem osi.

Pytanie 5: Jakie istnieją alternatywy po regeneracji?

Specjalistyczne firmy serwisujące FANUC oferują w pełni zregenerowane płytki drukowane serii A20B-2100 z pełną wymianą kondensatorów, inspekcją na poziomie komponentów i testowaniem funkcjonalnym na dedykowanych stanowiskach testowych napędów FANUC. Zregenerowana płytka od renomowanego dostawcy zazwyczaj posiada gwarancję 6–24 miesięcy, która często przekracza gwarancję na niesprawdzone zapasy nadwyżkowe.
