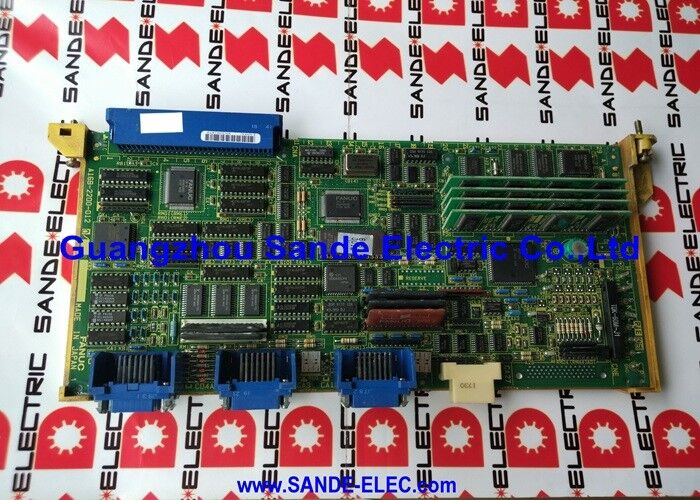

A20B-2100-0802 | Płytka drukowana modułu sterującego / interfejsu wrzeciona FANUC Alpha-i — wzmacniacz wrzeciona CNC / seria A20B-2100

Płytka sterująca wrzeciona — inteligencja wewnątrz modułu wrzeciona

Moduł wzmacniacza wrzeciona FANUC Alpha-i (seria Alpha SPMC i) to jednostka napędowa, która zasila główny silnik wrzeciona obrabiarki. Pobiera moc magistrali DC z PSM (modułu zasilacza) i przekształca ją na wyjście prądu przemiennego o zmiennej częstotliwości i napięciu, potrzebne do przyspieszenia wrzeciona do odpowiedniej prędkości, utrzymania zaprogramowanej prędkości pod obciążeniem skrawającym i precyzyjnej orientacji wrzeciona przy wymianie narzędzia.

Cała ta inteligencja znajduje się na płytce sterującej wewnątrz modułu wrzeciona. A20B-2100-0802 to płyta sterująca i interfejsowa — warstwa elektroniczna, która:

Otrzymuje polecenia prędkości z CNC:Za pośrednictwem szeregowego interfejsu wrzeciona płytka sterująca otrzymuje prędkość wrzeciona zadaną przez CNC, odbiera funkcje kodu M (start, zatrzymanie wrzeciona, orientacja) i zwraca stan wrzeciona z powrotem do CNC.

Wykonuje regulację prędkości:Na płytce sterującej zastosowano algorytm sterowania prędkością w zamkniętej pętli — porównujący zadaną prędkość z sygnałem zwrotnym z czujnika prędkości silnika i generujący częstotliwość wyjściową oraz polecenia napięciowe potrzebne do utrzymania zadanej prędkości przy zmieniających się obciążeniach skrawania.

Zarządza funkcjami ochronnymi:Sygnały nadmiernej prędkości, przetężenia, przegrzania silnika i awarii szyny DC są przetwarzane przez płytę sterującą. W przypadku przekroczenia progu zabezpieczenia, karta wyłącza wrzeciono i generuje odpowiedni kod alarmowy.

Steruje stopniem wyjściowym IGBT:Sygnały napędu bramki z płyty sterującej przełączają urządzenia mocy IGBT modułu wrzeciona, wytwarzając trójfazowy prąd silnika.

Kluczowe informacje o produkcie

Awaria karty sterującej wrzeciona — objawy

W przypadku awarii płytki sterującej wrzeciona wrzeciono maszyny nie może normalnie działać. Typowe prezentacje usterek:

Wrzeciono nie osiąga zadanej prędkości:Pętla regulacji prędkości ulega awarii — wrzeciono albo pracuje w pętli otwartej z niewłaściwą prędkością, albo nie może reagować na zmiany obciążenia.

Alarm komunikacji wrzeciona:CNC traci komunikację szeregową z wrzecionem (kody alarmów SP01, SP02, SP08 w zależności od generacji CNC) — połączenie szeregowe pomiędzy kartą wrzeciona CNC a A20B-2100-0802 jest zerwane.

Alarm wrzeciona natychmiast po włączeniu:Obwody zabezpieczające na płycie sterującej wykrywają stan uniemożliwiający normalne działanie — generują kody alarmowe wrzeciona, które nie są spowodowane zewnętrznymi usterkami silnika, okablowania ani uszkodzeniami termicznymi.

Scenariusze zastosowań

Błąd płyty sterującej modułu wrzeciona Alpha-i:Wrzeciono centrum obróbczego generuje alarm komunikacji szeregowej i nie może zostać uruchomione. Silnik wrzeciona i kabel testują prawidłowo. Płytka sterująca wrzeciona A20B-2100-0802 jest identyfikowana jako usterka. Wymiana płytki przywraca komunikację wrzeciona i regulację prędkości.

Awaria regulacji prędkości wrzeciona:Wrzeciono tokarki CNC nie jest w stanie utrzymać zadanej prędkości pod obciążeniem skrawającym — prędkość znacznie spada i nie wraca do normy. Sprzęt algorytmu kontroli prędkości A20B-2100-0802 jest uszkodzony. Wymiana deski przywraca ścisłą regulację prędkości.

Często zadawane pytania

P1: Czy A20B-2100-0802 można wymienić bez demontażu całego modułu wrzeciona?

Nie. A20B-2100-0802 to wewnętrzna płytka drukowana wewnątrz obudowy modułu wrzeciona Alpha-i. Dostęp do płytki wymaga wyjęcia modułu z szafy przetwornicy, otwarcia na stole warsztatowym i wyjęcia wewnętrznej płytki zgodnie z procedurą konserwacji wzmacniacza wrzeciona FANUC. Płytkę można wymienić bez wymiany obudowy, płytki okablowania lub urządzeń zasilających, jeśli są one nienaruszone.

P2: Czy A20B-2100-0802 zawiera oprogramowanie silnika wrzeciona (oprogramowanie sprzętowe)?

Płytki klasy A20B-2100-0800 zawierające ustawienia oprogramowania silnika (kody H550, H553, H570, H580 wskazujące oprogramowanie typu silnika) znajdują się na płycie sterującej wrzeciona. Kupując zamiennik A20B-2100-0802, sprawdź, czy płyta jest dostarczana z tym samym oprogramowaniem typu silnika, co oryginał. Jeśli zamontowana jest pusta lub inna płyta oprogramowania sprzętowego, należy zweryfikować ustawienia parametrów wrzeciona w systemie CNC (parametry wyboru silnika) i może zaistnieć potrzeba aktualizacji oprogramowania sprzętowego płyty, aby pasowało do zainstalowanego silnika wrzeciona.

P3: Jakie kody alarmów wrzeciona wskazują, że A20B-2100-0802 mógł ulec awarii?

Alarmy wrzeciona wskazujące na płytę sterującą obejmują: SP01 (przegrzanie silnika — może oznaczać błąd przetwarzania płyty sterującej, jeśli temperatura silnika zostanie potwierdzona jako normalna), SP02 (odchylenie prędkości — może oznaczać awarię regulacji), SP08 (błąd komunikacji szeregowej wrzeciona — zerwane połączenie pomiędzy CNC a płytą sterującą wrzeciona) oraz SP24/SP25/SP30 (alarmy związane z IPM lub urządzeniem zasilającym, które mogą wynikać z nieprawidłowych poleceń napędu bramy z płyty sterującej). W pierwszej kolejności należy wykluczyć usterki zewnętrzne (uzwojenie silnika, enkoder, okablowanie).

P4: Czy wymiana A20B-2100-0802 wymaga zmiany parametrów wrzeciona?

Większość parametrów wrzeciona jest przechowywana w głównej pamięci parametrów CNC i jest automatycznie ponownie stosowana po zamontowaniu płytki zamiennej. Jeśli jednak na płycie znajduje się wbudowane oprogramowanie układowe silnika (zgodnie z opisem w uwagach rodziny A20B-2100-0800), należy sprawdzić, czy parametry wyboru wrzeciona w systemie CNC odpowiadają oprogramowaniu sprzętowemu na płycie zamiennej. Nieprawidłowe oprogramowanie silnika i niedopasowanie parametrów powodują słabą wydajność wrzeciona lub stany alarmowe.

P5: Jaka jest procedura bezpiecznego rozładowania przed uzyskaniem dostępu do A20B-2100-0802?

Moduł wrzeciona Alpha-i zawiera zespół kondensatorów szyny DC utrzymujący niebezpieczne napięcie po odłączeniu zasilania sieciowego. Instrukcja konserwacji wzmacniacza wrzecionowego FANUC Alpha-i określa czas rozładowania dla określonej mocy znamionowej modułu. Zawsze odczekaj określony czas i sprawdź za pomocą woltomierza prądu stałego przed otwarciem modułu. Dioda LED wskaźnika ładowania modułu wrzeciona (jeśli jest obecna) sygnalizuje, że trwa rozładowywanie.
