A20B-2100-0830 | Płytka sterująca FANUC αis SVM1-360i — 360A jednoosiowa / A06B-6114-H109 / płytka okablowania A16B-2203-0625 / oryginał japoński

SVM1-360i — najbardziej prądowy moduł jednoosiowy w serii αis

W rodzinie jednoosiowych serwomechanizmów FANUC αis (Alpha iS) (seria A06B-6114) najpotężniejszym wariantem jest SVM1-360i. Przy szczytowym prądzie wyjściowym 360A zajmuje najwyższą pozycję w gamie produktów αis SVM1:

Szczytowy prąd znamionowy SVM1-360i wynoszący 360 A oznacza skokowy wzrost o 2,25 razy w porównaniu z SVM1-160i (160 A). Ta różnica uzasadnia inną płytkę sterującą (A20B-2100-0830 vs A20B-2100-0740) i inną płytkę okablowania (A16B-2203-0625 vs A16B-2203-0662) — sprzęt obu płytek jest dopasowany do aplikacji 360A.

Kluczowe dane techniczne

Płyta sterująca — zarządzanie wartością szczytową 360 A w czasie rzeczywistym

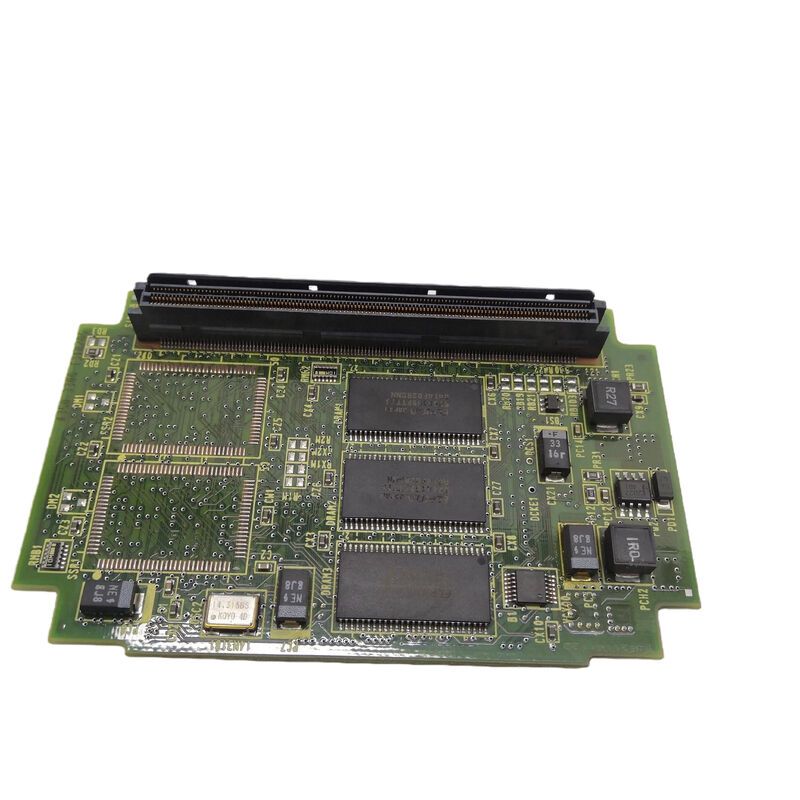

Płytka sterująca A20B-2100-0830 zapewnia całą inteligencję SVM1-360i:

Komunikacja światłowodowa FSSB:Otrzymuje polecenia dotyczące położenia osi z karty serwo FSSB systemu CNC i zwraca informację zwrotną z enkodera w każdym cyklu interpolacji, dostarczając CNC dokładne aktualne dane dotyczące położenia.

Sterowanie prądem HRV:Algorytm kontroli prądu wektora wysokiej odpowiedzi działa w procesorze A20B-2100-0830, regulując prąd wyjściowy 360A w kierunku wartości zadanej przy dużej przepustowości. Szybka i dokładna regulacja prądu ma kluczowe znaczenie w zastosowaniach SVM1-360i o dużej bezwładności – gdzie serwomechanizm musi szybko reagować na zmiany obciążenia bez przeregulowania.

Monitorowanie ochrony:Ścieżka prądowa 360A generuje znaczne ciepło w urządzeniach zasilających. A20B-2100-0830 monitoruje czujniki termiczne, bieżące sygnały usterek i stan szyny DC — generując kody alarmowe i wyłączając przemiennik w przypadku przekroczenia progów zabezpieczeń.

Scenariusze zastosowań

Błąd karty sterującej SVM1-360i:FANUC αis SVM1-360i (A06B-6114-H109) generuje alarmy komunikacyjne FSSB. Potwierdzono, że płytka okablowania i urządzenia zasilające są nienaruszone. Zastępuje się A20B-2100-0830. Przywrócono komunikację FSSB i sterowanie serwomechanizmem.

Konserwacja dużych centrów obróbczych w przemyśle lotniczym:5-osiowe centrum obróbkowe wykorzystujące napędy SVM1-360i w osiach ciężkiego stołu obrotowego planuje zapobiegawczą wymianę płytek sterujących A20B-2100-0830, aby zapobiec awariom płytek produkcyjnych w krytycznych urządzeniach produkcyjnych.

Często zadawane pytania

P1: Czy A20B-2100-0830 jest kompatybilny z SVM1-160i (A06B-6114-H106)?

Nie. A20B-2100-0830 to płytka sterująca PCB specjalnie dla SVM1-360i (A06B-6114-H109). SVM1-160i wykorzystuje A20B-2100-0740. Skalowanie prądowego sprzężenia zwrotnego, interfejs napędu bramki i progi zabezpieczeń na płytce sterującej są dopasowane do konkretnej mocy znamionowej modułu. Zamontowanie A20B-2100-0830 w SVM1-160i spowodowałoby nieprawidłową regulację prądu.

P2: Czy seria αis SVM1-360i obsługuje HRV3 tak jak mniejsze moduły αis?

Tak. Dokument specyfikacji serii FANUC αis potwierdza zdolność HRV3 dla serii αis SVM1, stwierdzając, że „w przypadku korzystania z HRV3 należy używać płytki okablowania A16B-2202-074X / PCB A20B-2100-054X” w przypadku mniejszych modułów, a większe modele 360i i 160i mają tę samą architekturę obsługującą HRV3. A20B-2100-0830 obsługuje sterowanie prądem o dużej przepustowości, potrzebne w zastosowaniach serwo o dużej bezwładności.

P3: Jakie są wymagania dotyczące bezpieczeństwa rozładowania dla SVM1-360i przed uzyskaniem dostępu do A20B-2100-0830?

SVM1-360i ma największy zespół kondensatorów w gamie αis SVM1 ze względu na jego obciążalność 360 A i wymagania dotyczące magazynowania energii przy tym poziomie mocy. Czas rozładowania po odłączeniu zasilania sieciowego jest dłuższy niż w przypadku mniejszych modułów. Postępuj dokładnie zgodnie ze specyfikacją oczekiwania na rozładowanie zawartą w instrukcji konserwacji serii αis. Sprawdź za pomocą skalibrowanego woltomierza prądu stałego. Nigdy nie otwieraj modułu wyłącznie na podstawie upływu czasu — sprawdzenie woltomierza jest obowiązkowe.

P4: Jaki jest koszt wymiany A20B-2100-0830 w porównaniu z wymianą całego modułu SVM1-360i?

Wymiana płyty sterującej A20B-2100-0830 kosztuje zazwyczaj znacznie mniej niż wymiana całego zespołu modułu A06B-6114-H109 SVM1-360i. Kompletny moduł zawiera płytkę okablowania, urządzenia zasilające, radiator i obudowę — elementy, które nie ulegają zużyciu w przypadku awarii płyty sterującej. Wymiana na poziomie płytki jest opłacalnym podejściem, gdy diagnostyka usterek potwierdza, że ​​płyta sterująca jest jedynym uszkodzonym elementem.

P5: Czy A20B-2100-0830 wymaga jakiejkolwiek inicjalizacji po zamontowaniu?

Po zamontowaniu A20B-2100-0830 nie jest wymagana żadna specjalna inicjalizacja płytki. Komunikacja FSSB zostaje nawiązana automatycznie po włączeniu zasilania CNC i układu napędowego. Parametry serwa są przechowywane w pamięci głównej CNC i stosowane do nowej płyty sterującej podczas uruchamiania. Przed ponownym uruchomieniem maszyny sprawdź gotowość serwomechanizmu i przeprowadź testy przy niskiej prędkości. Upewnij się, że ekran wykrywania serwomechanizmu FSSB w systemie CNC pokazuje oś prawidłowo zidentyfikowaną po wymianie płytki.
