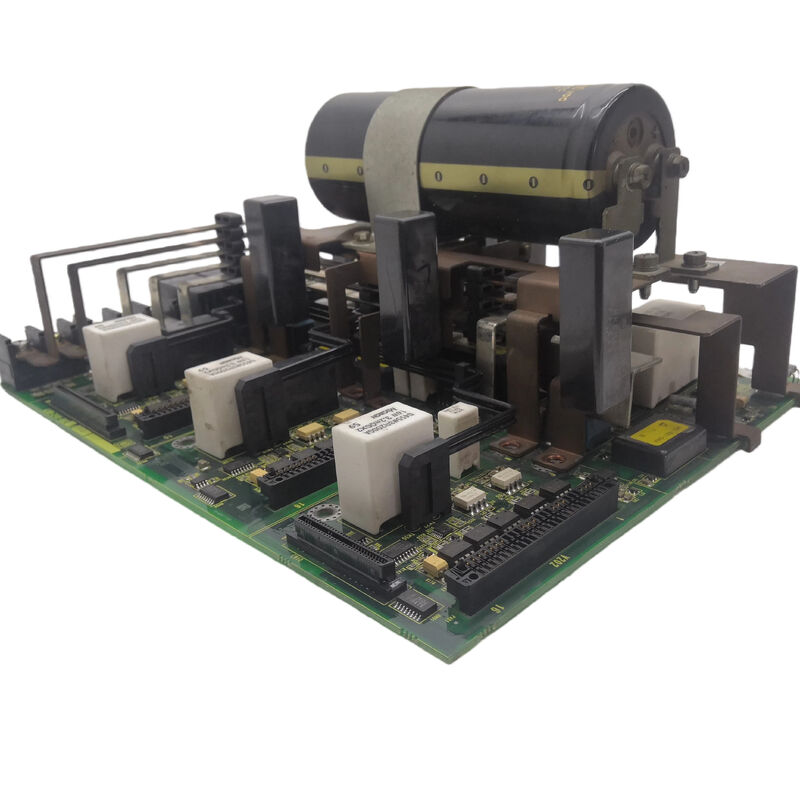

Fanuc A20B-2101-0025 Tablica obwodowa A2OB21O1OO25 A20B21010025

A20B-2101-0025 | FANUC Beta iSVSP3-40/40/40-15i Trójosiowa płytka zasilająca — A06B-6134-H303 / Serwo 3 × 40 A + wrzeciono 15 kW / karta okablowania zasilania

Trzy osie serwo i wrzeciono — w jednym urządzeniu

A20B-2101-0025 obsługuje najbardziej wydajny wariant serii FANUC A06B-6134 Beta SVSP: konfigurację trójosiową. Tam, gdzie dwuosiowy A06B-6134-H203 obejmuje 2-osiowe tokarki i proste centra obróbkowe, A06B-6134-H303 (H303#A lub H303#C) dodaje trzeci kanał serwo – umożliwiając konfiguracje 3-osiowego centrum obróbczego w tym samym zintegrowanym formacie jednostki.

Oznaczenie SVSPM1-40/40/40-15i rozkłada możliwości:

• 40/40/40:Trzy kanały osi serwo, każdy o wartości szczytowej 40A
• 15i:Zintegrowany wzmacniacz wrzeciona o mocy 15 kW
• SVSPM1:Pojedynczy zintegrowany moduł (w przeciwieństwie do oddzielnych PSM + SVM + SPM)

W porównaniu do dwuosiowego A20B-2101-0022, trójosiowy A20B-2101-0025 zapewnia dodatkowy kanał serwo 40 A potrzebny dla trzeciej osi serwosilnika — umożliwiając kompaktowe 3-osiowe pionowe centrum obróbcze CNC w ramach jednej zintegrowanej jednostki napędowej.

Kluczowe informacje o produkcie

iSVSP3 vs iSVSP2 — dlaczego trzecia oś zmienia płytę zasilającą

Jednostka dwuosiowa (A20B-2101-0022 dla H203) i jednostka trójosiowa (A20B-2101-0025 dla H303) wykorzystują różne płyty zasilające, ponieważ fizyczne skalowanie sprzętu z liczbą osi:

• Trzy stopnie wyjściowe serwa wymagają większej powierzchni PCB dla przewodów wyjściowych, złączy i czujników prądu
• Obciążenie szyny DC z trzech osi serwa plus wrzeciono jest wyższe niż z dwóch osi plus wrzeciono
• Układ płyty zasilania musi uwzględniać dodatkowe urządzenia IGBT, ich połączenia radiatorów i okablowanie napędu bramki

Te różnice sprawiają, że A20B-2101-0025 fizycznie różni się od A20B-2101-0022 — płytki nie są wymienne.

Scenariusze zastosowań

Usterka płyty zasilania βiSVSP3:3-osiowe centrum obróbcze CNC z jednostką A06B-6134-H303#A SVSP3 generuje alarmy ochrony sprzętu, wpływające jednocześnie na wszystkie trzy osie serwomechanizmu i wrzeciono. Jako usterkę zostaje zidentyfikowana płyta zasilania A20B-2101-0025. Wymiana płytki przywraca wszystkie cztery kanały.

Naprawa napędu kompaktowego centrum obróbczego:Małe pionowe centrum obróbcze CNC wykorzystujące trójosiowy SVSP3 jako kompletny układ napędowy wymaga wymiany płyty zasilającej. A20B-2101-0025 zapewnia jedyną dostępną opcję naprawy na poziomie płyty dla tego konkretnego urządzenia.

Często zadawane pytania

P1: Czy A20B-2101-0025 jest używany zarówno w wariantach H303#A, jak i H303#C A06B-6134?

A06B-6134-H303 występuje w wariantach #A (interfejs standardowy) i #C (interfejs typu C). Płyta zasilająca A20B-2101-0025 zapewnia wysokoprądowy stopień wyjściowy — funkcję niezależną od typu interfejsu komunikacyjnego. To, czy oba warianty korzystają z tej samej płyty zasilającej, zależy od tego, czy istnieją między nimi jakiekolwiek różnice w złączu lub sprzęcie. Potwierdź w wewnętrznej dokumentacji konkretnego urządzenia.

P2: Jakie serwomotory mogą być napędzane przez kanały 40A A20B-2101-0025?

Wartość szczytowa 40 A na kanał obsługuje serwomotory FANUC Beta o wartości znamionowej do 40 A — obejmuje silniki klasy od bi22 do bi40 i porównywalne modele serii biS. Jest to znacznie więcej niż kanały 13 A w dwuosiowym wariancie H203, co umożliwia zastosowanie większych serwosilników w przypadku bardziej wymagających obciążeń osi 3-osiowego centrum obróbczego.

P3: Czy A20B-2101-0025 może zastąpić A20B-2101-0022 w jednostce dwuosiowej?

Nie. Trójosiowa płyta zasilająca (A20B-2101-0025) ma inny układ fizyczny i konfigurację złączy niż płyta dwuosiowa (A20B-2101-0022). Obsługują różne numery katalogowe modułów (H303 vs H203) i nie można ich zamieniać.

P4: Jakie są wymagania dotyczące bezpieczeństwa rozładowania dla A06B-6134-H303 przed uzyskaniem dostępu do A20B-2101-0025?

Jednostka SVSP3 ma większą wewnętrzną baterię kondensatorów niż dwuosiowa jednostka H203, ze względu na dodatkowy kanał serwa i wyższą łączną moc. Przed uzyskaniem dostępu do płytek wewnętrznych należy odczekać czas oczekiwania na pełne rozładowanie zgodnie z instrukcją konserwacji firmy FANUC. Sprawdź rozładowanie za pomocą skalibrowanego woltomierza prądu stałego, a także obserwuj diodę LED wskaźnika ładowania.

P5: Czy wymiana A20B-2101-0025 wpływa na jakiekolwiek parametry CNC?

Nie. Wszystkie parametry serwa i wrzeciona znajdują się w głównej pamięci parametrów CNC. Wymiana płyty zasilającej nie ma wpływu na zapisane parametry. Po zamontowaniu zamiennika A20B-2101-0025 i przywróceniu zasilania, CNC automatycznie stosuje istniejące parametry do wszystkich trzech kanałów serwa i wrzeciona.
