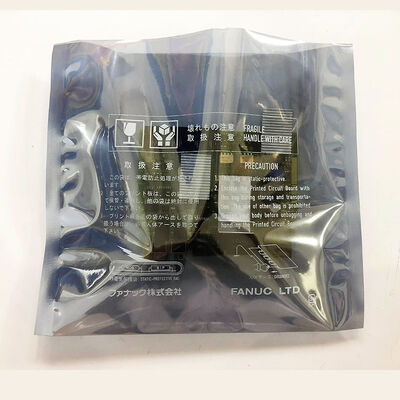

1 PC Stosowana tablica sterowania Fanuc A20B-2101-0050W dobrym stanie A20B21000050 A2OB-21O1-OO5O

A20B-2101-0050∙ FANUC Beta-i SVM1 Control PCB ∙ SVM1-4i / SVM1-20i / SVM1-40i / A06B-6130-H001/H002/H003 / FSSB / Dynamic Brake

Beta-i SVM1 Economy Jednoosiowy serwo napęd

Seria FANUC Beta-i (βi) zajmuje poziom ekonomiczny w ofercie serwo napędów FANUC.W przypadku gdy seria Alpha-i jest przeznaczona do zastosowań o wysokiej wydajności wymagających maksymalnej sztywności servo i dokładności konturów, Beta-i obsługuje maszyny narzędziowe, gdzie priorytetem jest niezawodna wydajność serwo przy praktycznych kosztach.

Beta-i SVM1 (jednoszywny serwomoduł, seria A06B-6130) zapewnia jedną oś serwo na moduł:

A20B-2101-0050 to wspólny układ sterujący dla wariantów 4i, 20i i 40i. 80i wymaga oddzielnego układu sterującego (A20B-2101-0051).

Główne specyfikacje

Zatrzymanie dynamiczne  kontrolowane opóźnienie przy zatrzymaniu elektrycznym

Płytka sterująca A20B-2101-0050 umożliwia funkcję hamowania dynamicznego SVM1. Funkcja ta uruchamia się automatycznie, gdy napęd jest wyłączony w warunkach E-stop, alarmu lub utraty zasilania:

Jak to działa:Kiedy napęd wyłącza swój wydajność, sterowanie PCB poleca obwód, który łączy rezystor poprzez fazowe uzwojenia serwomotora.staje się generatorem napędzającym prąd przez rezystor hamulcowyPowoduje to moment hamulcowy, który spowalnia oś znacznie szybciej niż w stanie wolnym.

Dlaczego to ma znaczenie:Nieprzewidywalne zawieszenie osi po zatrzymaniu E może uszkodzić narzędzia, urządzenia lub części robocze.

Scenariusze zastosowania

Błąd układu sterującego beta-i SVM1-20i:Beta-i SVM1-20i (A06B-6130-H002) kompaktowego centrum obróbki CNC tworzy alarmy komunikacyjne FSSB.Wymiana układu sterującego A20B-2101-0050 przywraca komunikację FSSB.

Wymiana deski serwo o osi CNC:Maszyna CNC wykorzystuje trzy oddzielne napędy SVM1-20i dla swoich trzech osi. Wszystkie trzy używają tego samego sterowania A20B-2101-0050 PCB

Częste pytania

P1: Czy jeden A20B-2101-0050 obejmuje wszystkie trzy obecne klasyfikacje SVM1-4i, 20i i 40i?

Tak, w podręczniku opisu serii beta-i FANUC (B-65322EN/02) potwierdzono, że A20B-2101-0050 jest kontrolnym PCB dla wszystkich trzech: SVM1-4i (H001), SVM1-20i (H002) i SVM1-40i (H003).Płyty mocy zmienia się z każdą aktualną ratingu, ale układ sterujący jest wspólny w trzech wariantach.

P2: Czy A20B-2101-0050 może zastąpić A20B-2101-0051 (używany w SVM1-80i i SVM1-40HVi)?

A20B-2101-0051 obsługuje SVM1-80i o wyższym napięciu i SVM1-40HVi o wysokim napięciu.Włączenie A20B-2101-0050 do SVM1-80i powoduje nieprawidłowe regulacje prąduZawsze dopasowuj płytę sterującą do konkretnego modelu napędu.

P3: Jakie płyty zasilania są sparowane z A20B-2101-0050 w każdym wariantzie SVM1?

Z instrukcji FANUC Beta-i (B-65322EN/02):

• SVM1-4i i SVM1-20i (H001/H002): tablica zasilania A20B-2101-0091
• SVM1-40i (H003): Płyty zasilania A16B-3200-0512

Aby napęd działał, zarówno deska sterująca, jak i deska zasilania muszą być funkcjonalne.

P4: Czy wymiana A20B-2101-0050 wymaga ponownego wprowadzenia parametrów serwo?

Po zainstalowaniu zamiennika A20B-2101-0050CNC przywraca komunikację FSSB i automatycznie stosuje istniejące parametrySprawdź normalną odpowiedź serwo przed powrotem do produkcji.
