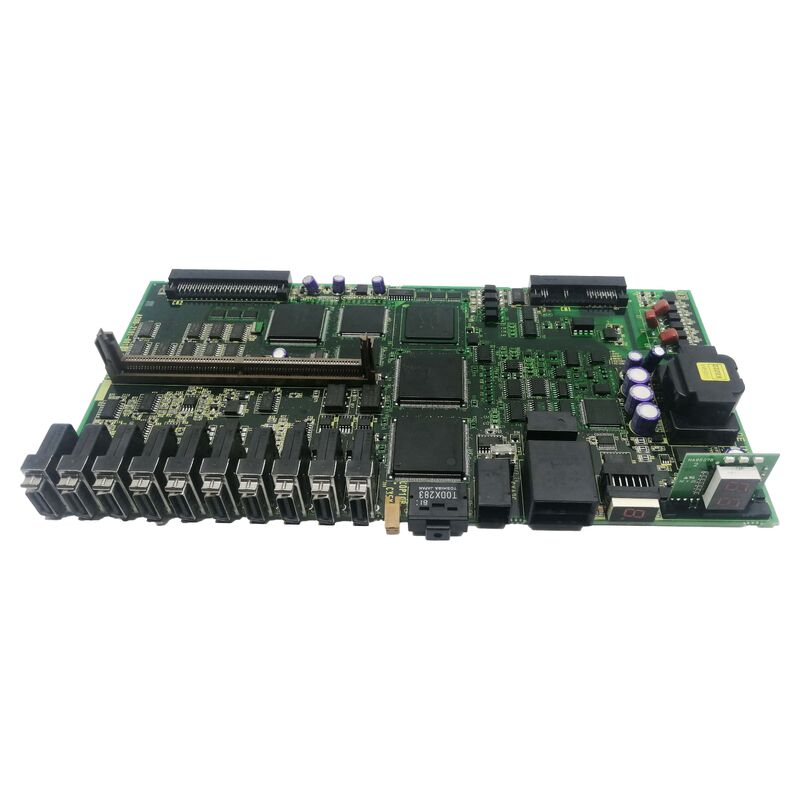

Użyte urządzenie FANUC A20B-2101-0071 A20B21010071 A2OB-21O1-OO71

A20B-2101-0071∙ FANUC A20B-2101 Series Drive Control PCB ∙ Servo / Spindle Drive Systems / CNC i Automation / Japonia Oryginalny

A20B-2101 Seria płyt napędowych

Seria A20B-2101 to kompleksowy asortyment płyt PCB do sterowania napędem i zasilania dla modułów wzmacniaczy serwo i wrotów firmy FANUC.Ta seria obejmuje cały zakres rodzin produktów napędowych FANUC, od napędów serwo ekonomicznych Beta-i po wysokiej wydajności serwo i moduły wrzutowe Alpha-i, włączając zastosowania serwo napędowe robotów.

Różne deski w ramach serii A20B-2101 obejmują różne funkcje:

Płyty sterowania PC dla Beta-i SVM1:W tym A20B-2101-0050 (dla SVM1-4i, 20i, 40i) i A20B-2101-0051 (dla SVM1-80i, 40HVi).i napędu bramy PWM dla jednoosiowych modułów serwo Beta-i.

Płyty zasilania dla modułów Beta-i:W tym A20B-2101-0090 i A20B-2101-0091

Płyty sterujące spindlem:Włączając w to płytki PCB z węzłem klasy A20B-2101-0350 do modułów napędowych węzła FANUC, zarządzające regulacją prędkości węzła i orientacją węzła.

Płyty serwoenergetyczne robotów:Włącznie z płytami dla serwo wzmacniaczy robotów serii FANUC

Płyty zasilania:W tym tablice klasy A20B-2101-0390 dla serii Alpha-i PSM (Power Supply Module) firmy FANUC, wyposażone w 7-segmentowy wyświetlacz LED do monitorowania systemu.

A20B-2101-0071 to specyficzna płyta w ramach tej rodziny, pełniąca funkcję napędu lub sterowania, do której została zaprojektowana.

Kluczowe informacje o produkcie

Zapewnienie obsługi na poziomie tablicy w modułach napędowych FANUC

Moduły napędowe FANUC są zaprojektowane z wymiennikami PCB.

Celowa naprawa:W przypadku usterki na poziomie płyty izoluje się wymianę konkretnego uszkodzonego PCB, a nie całego modułu.

Zachowanie parametrów:Parametry napędu znajdują się w pamięci głównej CNC, a nie w płytce PCB napędu.

Efektywność kosztowa:Zmiana PCB jest zazwyczaj tańsza niż wymiana całego modułu.

Scenariusze zastosowania

Upadek w układzie modułu napędowego:Po systematycznej diagnozie usterki potwierdza się, że płyta przewodowa i urządzenia zasilania są nienaruszone.A20B-2101-0071 jest oznaczony jako uszkodzony elementWymiana przywraca normalną pracę napędu.

Inwentaryzacja części zamiennych:W zakładach obsługujących systemy CNC lub robotów FANUC A20B-2101-0071 jest utrzymywany jako zapasowa część warsztatowa w celu umożliwienia szybkiej naprawy na poziomie płyty.

Częste pytania

P1: Jak potwierdzić, że A20B-2101-0071 jest prawidłową płytą dla mojego modułu napędowego?

Jeśli na etykiecie znajduje się napis A20B-2101-0071, oznacza to potwierdzoną wymianę.Odniesienie krzyżowe do wykazu części zamiennych w podręczniku obsługi technicznej FANUC dla odpowiedniego modelu modułu w celu określenia funkcjonalnej roli tablicy.

P2: Czy zastąpienie A20B-2101-0071 wymaga jakichkolwiek zmian parametrów?

Nie. Wszystkie parametry napędu motor ID, typ kodera, limity prądu, zyski serwo są przechowywane w pamięci głównych parametrów CNC. Wymiana płyty A20B-2101-0071 nie wpływa na przechowywane parametry.Po zamontowaniu części zamiennej, CNC przywraca komunikację z modułem i stosuje istniejące parametry.

P3: Jaką procedurę bezpieczeństwa stosuje się przed dostępem do A20B-2101-0071 wewnątrz modułu napędowego?

Moduły napędowe zawierają kondensatory prądu stałego, które utrzymują niebezpieczne napięcie po usunięciu zasilania sieciowego..Potwierdzenie rozładowania poprzez obserwację wskaźnika ładowania LED i pomiar napięcia prądu prądu stałego z kalibrowanym voltmetrem przed dostępem do wszelkich płyt wewnętrznych.

P4: Czy A20B-2101-0071 jest stosowany w zastosowaniach narzędziowych CNC lub napędów robotów?

Seria A20B-2101 obsługuje zarówno napędy narzędziowe FANUC CNC, jak i serwo napędy robotów, ponieważ FANUC udostępnia architekturę sprzętową obu linii produktów.Specyficzne zastosowanie zależy od modułu hosta- Przed zamówieniem należy potwierdzić typ systemu hosta z dokumentacji modułu napędowego.

P5: Czy A20B-2101-0071 można naprawić na poziomie części?

W przypadku systemów krytycznych dla produkcji, bezpośrednia wymiana jest zazwyczaj szybsza.Naprawa jest opłacalna w przypadku usterek związanych z identyfikowalnymi elementami dyskretnymi, gdy zapasy zamiennych nie są dostępne lub gdy względy kosztów sprzyjają naprawie zamiast wymianie.
