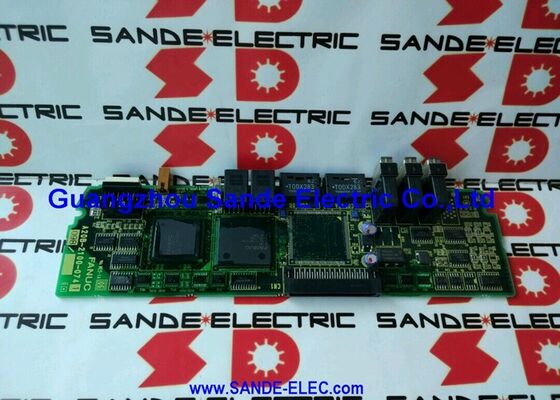

1 PC Użyte płyty PCB Fanuc A20B-2101-0350 W dobrym stanie A20B21010350 A2OB-21O1-O35O

A20B-2101-0350 | Płytka sterująca wrzeciona FANUC Alpha iSP — napęd wrzeciona serii A06B-6141 / typ A / 6141

A06B-6141 — Wzmacniacz wrzecionowy Alpha iSP

A20B-2101-0350 to płytka sterująca typu A montowana we wzmacniaczu wrzecionowym serii FANUC A06B-6141 Alpha iSP (i Spindle). A06B-6141 to zintegrowany wzmacniacz wrzeciona serii Alpha i firmy FANUC — łączący funkcje prostownika, hamowania regeneracyjnego i falownika wrzeciona w jednym kompaktowym urządzeniu.

Płyta sterująca PCB (A20B-2101-0350) to warstwa inteligencji przemiennika. Wykonuje:

Sterowanie prędkością wrzeciona:Odbieranie poleceń prędkości z CNC poprzez szeregowy interfejs wrzeciona i obliczanie wymaganej częstotliwości wyjściowej falownika i napięcia, aby osiągnąć zadaną prędkość wrzeciona.

Kontrola orientacji:Zarządzanie funkcją orientacji wrzeciona — zatrzymanie wrzeciona w precyzyjnym położeniu kątowym w celu wymiany narzędzia, synchronizacji gwintowania sztywnego i konturowania osi Cs.

Komunikacja szeregowa:Zarządzanie komunikacją między systemem CNC a napędem wrzeciona za pośrednictwem protokołu szeregowego wrzeciona FANUC — przesyłanie danych o stanie (prędkość, obciążenie, usterka) z powrotem do CNC i odbieranie poleceń (odniesienie prędkości, tryb, włączenie).

Funkcje zabezpieczające:Monitorowanie temperatury napędu, przetężenia, przepięcia i integralności sprzężenia zwrotnego enkodera — generowanie odpowiednich kodów alarmowych na wyświetlaczu napędu w przypadku wykrycia stanu błędu.

Kluczowe dane techniczne

Funkcje złącza

A20B-2101-0350 posiada kilka zdefiniowanych złączy, które łączą się z resztą układu napędowego:

CXA2A/CXA2B:Szeregowe złącza komunikacyjne wrzeciona — łączące napęd wrzeciona z szeregowym interfejsem wrzeciona systemu CNC. Przenoszą one dwukierunkowe polecenia i dane zwrotne pomiędzy CNC a napędem.

JA7A/JA7B:Złącza sprzężenia zwrotnego enkodera położenia silnika wrzeciona — odbierające dane dotyczące prędkości i położenia silnika z enkodera zamontowanego na silniku wrzeciona.

JYA2 / JYA3:Dodatkowe złącza sprzężenia zwrotnego — zazwyczaj dla sygnałów kodera położenia lub czujnika orientacji używanych w funkcjach orientacji wrzeciona i osi Cs.

JX4 / JY1:Złącza interfejsu dla dodatkowych sygnałów — w tym gotowości wzmacniacza wrzeciona, wyjścia alarmowego lub sygnałów we/wy maszyny.

Scenariusze zastosowań

A06B-6141 alarm napędu wrzeciona — błąd płytki sterującej:Wzmacniacz wrzeciona FANUC Alpha iSP generuje alarm na poziomie sterowania (nie oznacza to usterki zasilania). Sprawdzono, czy silnik wrzeciona i stopień mocy są zdrowe. Płytka sterująca PCB A20B-2101-0350 jest identyfikowana jako usterka. Wymiana przywraca funkcję napędu wrzeciona.

Błąd orientacji wrzeciona:W centrum obróbczym CNC występują błędy w orientacji wrzeciona — wrzeciono nie zatrzymuje się w prawidłowej pozycji do wymiany narzędzia. Po sprawdzeniu czujnika orientacji i enkodera, A20B-2101-0350 zostaje zidentyfikowany jako błąd sterowania.

Często zadawane pytania

P1: Jak mogę potwierdzić, że A20B-2101-0350 to właściwa płytka sterująca dla mojego napędu wrzeciona?

Zidentyfikuj numer modelu wzmacniacza wrzeciona na tabliczce znamionowej przemiennika — jeśli brzmi A06B-6141, wówczas A20B-2101-0350 jest właściwą płytką sterującą typu A. Sprawdź także oznaczenie „Typ A” na etykiecie zainstalowanej płytki. „Seria 6141” w opisie produktu jest bezpośrednio zgodna ze wzmacniaczem wrzecionowym A06B-6141.

P2: Co to jest „Typ A” w kontekście płyty sterującej wrzeciona A06B-6141?

Wzmacniacze wrzecionowe FANUC mogą wykorzystywać różne konfiguracje płytek PCB sterujących — oznaczenia typu A i typu B odróżniają te warianty. Typ A to standardowa konfiguracja płyty sterującej dla A06B-6141. Zamontowanie niewłaściwego typu (typ B w pozycji typu A) spowoduje awarie komunikacji lub błędy sterowania. Przed złożeniem zamówienia należy zawsze potwierdzić typ z etykiety zainstalowanej płyty.

P3: Jakie alarmy wrzeciona konkretnie wskazują na usterkę A20B-2101-0350?

Usterki płytki sterującej zazwyczaj powodują alarmy w grupie komunikacji szeregowej wrzeciona lub kody błędów na poziomie sterowania — takie jak alarm 9 (błąd komunikacji szeregowej), alarm 24 (błąd sterowania silnikiem) lub alarm 73 (błąd karty sterującej), wyświetlane na diodzie LED przemiennika. Alarmy stopnia mocy (przetężenie, przepięcie) zwykle wskazują na płytkę PCB mocy lub tranzystory IGBT, a nie na płytę sterującą.

P4: Czy wymiana A20B-2101-0350 wymaga ponownego wprowadzenia parametrów wrzeciona?

Parametry wrzeciona znajdują się w pamięci parametrów wrzeciona systemu CNC, a nie na płytce sterującej napędu. Po zamontowaniu zamiennika A20B-2101-0350, system CNC ponownie ładuje parametry wrzeciona do napędu poprzez szeregowy interfejs wrzeciona podczas sekwencji inicjalizacji po włączeniu zasilania. Przed powrotem do produkcji sprawdzić normalne działanie wrzeciona w całym zakresie prędkości.

P5: Jakie środki ostrożności i ESD obowiązują podczas wymiany A20B-2101-0350?

Całkowicie wyłącz system CNC i napęd wrzeciona. Przed otwarciem szafy przemiennika sprawdź, czy kondensatory szyny DC przemiennika są całkowicie rozładowane, za pomocą skalibrowanego woltomierza prądu stałego — napięcie szyny DC może przekroczyć 600 V i utrzymuje się po odłączeniu zasilania sieciowego. Uchwyt A20B-2101-0350 z uziemioną antystatyczną opaską na nadgarstek na powierzchni odpornej na ESD.
