1 PC Wykorzystane płyty PCB Fanuc A20B-2101-0390 A20B21010390 A2OB-21O1-O39O

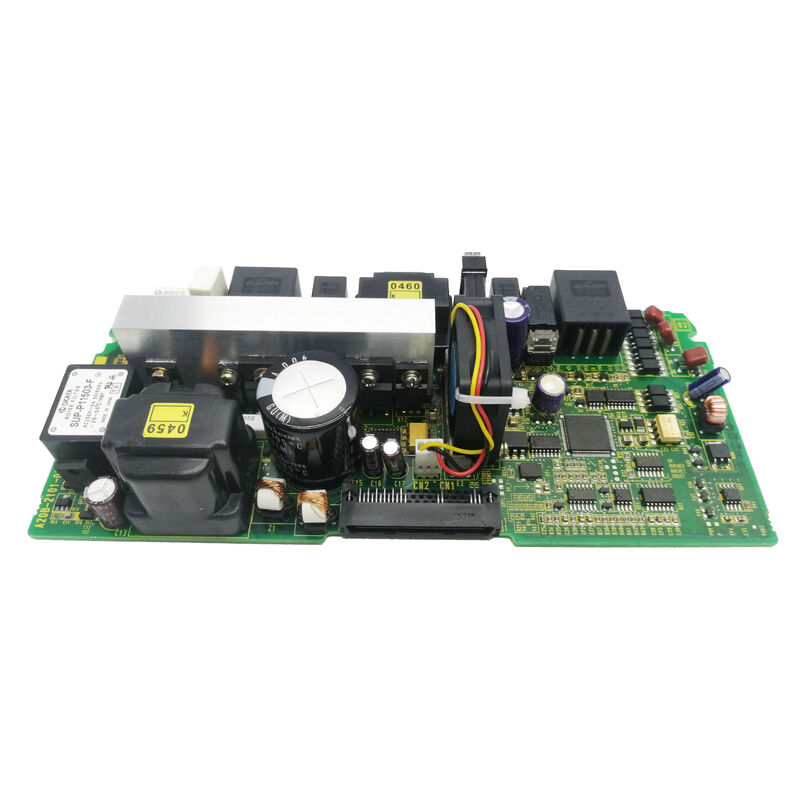

A20B-2101-0390 | Płytka PCB zasilacza FANUC Alpha I — 7-segmentowa dioda LED / wbudowany filtr szumów / płytka PSM z obwodem drukowanym

Moduł zasilania Alpha I — podstawa energetyczna systemu napędowego

A20B-2101-0390 to płytka zasilająca z obwodem drukowanym do systemu napędowego serii Alpha I firmy FANUC. W architekturze Alpha I firmy FANUC moduł zasilacza (PSM) służy jako centralna jednostka konwersji mocy dla całego układu napędowego — łącznie ze wzmacniaczami serwomechanizmu i wrzeciona podłączonymi do niego wspólną szyną prądu stałego.

PCB A20B-2101-0390 to płyta sterująca i monitorująca w PSM, zarządzająca:

Kontrola prostowania:PSM przekształca przychodzące trójfazowe zasilanie sieciowe AC na regulowane napięcie szyny DC. Płytka PCB zasilacza steruje procesem prostowania i monitoruje szynę DC pod kątem prawidłowego poziomu napięcia.

Zarządzanie energią regeneracyjną:Kiedy osie serwa lub wrzeciona zwalniają, generują energię regeneracyjną. PSM zarządza tą energią — albo zwraca ją do sieci prądu przemiennego (w konfiguracjach PSM z regeneracją), albo rozprasza ją przez rezystor regeneracyjny. A20B-2101-0390 steruje przełączaniem regeneracyjnym.

Monitorowanie magistrali DC:Płytka PCB zasilacza monitoruje napięcie szyny DC w czasie rzeczywistym, wykrywając stany przepięć i podnapięć oraz wyzwalając wyłączenia ochronne, zanim dojdzie do uszkodzenia elektroniki mocy.

Wyświetlanie stanu:7-segmentowy wyświetlacz LED w A20B-2101-0390 pokazuje stan pracy PSM i kody alarmowe – zapewniając bezpośrednie wizualne wskazanie stanu modułu zasilacza bez konieczności podłączenia CNC do podstawowej diagnostyki.

Kluczowe dane techniczne

Wbudowany filtr szumów

Specyfikacja „wbudowanego filtra szumów” określa zintegrowane filtrowanie EMI (zakłóceń elektromagnetycznych) w A20B-2101-0390. Przełączanie elektroniki mocy generuje znaczny szum elektryczny o wysokiej częstotliwości — zarówno szum przewodzony, który wraca do źródła zasilania, jak i szum promieniowany, który wpływa na pobliskie czułe obwody.

Zintegrowany filtr szumów w A20B-2101-0390:

Przewodzone tłumienie zakłóceń elektromagnetycznych:Cewki ferrytowe i kondensatory na płytce drukowanej zasilacza tłumią szumy przełączania o wysokiej częstotliwości, zanim dotrą one do przewodów sieciowych, redukując zakłócenia z innymi urządzeniami podłączonymi do tego samego zasilacza.

Zgodność:Filtrowanie pokładowe stanowi część projektu przetwornicy firmy FANUC pod kątem oznakowania CE i innych wymagań dotyczących zgodności z kompatybilnością elektromagnetyczną, zapewniając, że układ napędowy spełnia limity emisji promieniowania i przewodzenia określone dla maszyn przemysłowych.

Scenariusze zastosowań

Błąd PCB zasilacza PSM:System napędowy FANUC Alpha I generuje alarmy na poziomie PSM — nie można ustanowić szyny DC lub system wyłącza się natychmiast po włączeniu zasilania. Po sprawdzeniu zasilania sieciowego, płytka PCB zasilacza A20B-2101-0390 zostaje zidentyfikowana jako usterka. Wymiana przywraca ustanowienie szyny DC i normalną pracę przemiennika.

Konserwacja układu napędowego Alpha I:Układ napędowy Alpha I w zakładzie produkcyjnym przechodzi kompleksową planową konserwację. A20B-2101-0390 zostaje wymieniony w ramach odnowienia elektroniki PSM, aby zapewnić ciągłą i niezawodną pracę zasilacza.

Często zadawane pytania

P1: Jaka jest rola płytki PCB zasilacza PSM w układzie napędowym Alpha I?

W architekturze Alpha I firmy FANUC PSM jest centralną jednostką konwersji mocy — prostuje trójfazowe zasilanie sieciowe prądu przemiennego do szyny DC, z której korzystają wszystkie podłączone wzmacniacze serwomechanizmów i wrzecion. A20B-2101-0390 to sterująca płytka PCB w PSM, zarządzająca prostowaniem, monitorowaniem szyny DC, obsługą energii regeneracyjnej i wyłączeniami ochronnymi. Bez funkcjonalnego PSM żaden serwomechanizm ani napęd wrzeciona w systemie nie może działać.

P2: Co wskazują 7-segmentowe kody LED na A20B-2101-0390?

Wyświetlacz 7-segmentowy pokazuje dwa rodzaje informacji: kody stanu podczas normalnej pracy (potwierdzenie aktywności PSM i gotowość szyny DC) oraz kody alarmów w przypadku wystąpienia usterek. Kody alarmów są numeryczne — każdy numer odpowiada konkretnemu typowi usterki udokumentowanemu w instrukcji konserwacji serwowzmacniacza FANUC Alpha I. Odczytanie wyświetlonego kodu jest punktem wyjścia do wszelkiej diagnostyki usterek PSM.

P3: Jakie środki ostrożności są wymagane przed wymianą A20B-2101-0390?

PSM zawiera duże kondensatory filtrujące, które przechowują energię prądu stałego o wysokim napięciu (zwykle szyna prądu stałego 300–600 V) po odłączeniu zasilania sieciowego. Przed dostępem do wnętrza PSM: wyłącz i zablokuj zasilanie, następnie odczekaj czas rozładowania określony w instrukcji konserwacji (zwykle 5–10 minut). Przed przystąpieniem do obsługi jakichkolwiek płytek wewnętrznych należy sprawdzić, czy napięcie szyny DC jest niższe niż 30 V za pomocą skalibrowanego woltomierza.

P4: Czy wymiana A20B-2101-0390 wymaga ponownej konfiguracji układu napędowego?

Płytka drukowana zasilacza PSM nie zawiera pamięci parametrów konfigurowalnych przez użytkownika — wszystkie parametry serwomechanizmu i wrzeciona znajdują się w pamięci parametrów systemu CNC. Po zamontowaniu zamiennika A20B-2101-0390 i przywróceniu zasilania sieciowego, PSM powinien normalnie ustanowić szynę DC. Przed włączeniem systemu CNC i przetestowaniem serwomechanizmów i napędów wrzeciona sprawdź, czy wyświetlacz 7-segmentowy pokazuje prawidłowy stan gotowości.

P5: Co odróżnia PSM Alpha I (A20B-2101-0390) od wcześniejszych PSM serii Alpha?

Oznaczenie „Alpha I” wskazuje generację systemu napędowego Alpha firmy FANUC z serii i — ewolucję wcześniejszej serii Alpha z poprawioną wydajnością, wyższą integracją i zaktualizowanymi protokołami komunikacyjnymi. Alpha I PSM wykorzystuje płytkę zasilającą z obwodem drukowanym (A20B-2101-0390) ze zintegrowanym filtrowaniem szumów i 7-segmentową diagnostyką LED – funkcje, które odzwierciedlają ulepszenia konstrukcyjne generacji Alpha I w porównaniu z wcześniejszym sprzętem PSM.
