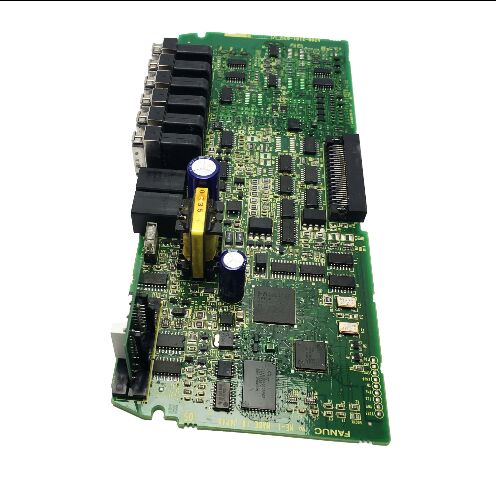

1PC Wykorzystany FANUC A20B-2101-0631 A20B21010631 A2OB-21O1-O631

A20B-2101-0631 | Płyta zasilająca serii FANUC A20B-2101 — PCB układu napędowego CNC / Rodzina A20B-2101-063x / Części zamienne do automatyki przemysłowej

A20B-2101-063x — rodzina płytek zasilających napędy

A20B-2101-0631 należy do blisko spokrewnionego zestawu płytek zasilających w ramach serii A20B-2101 — grupy 063x, obejmującej A20B-2101-0630, 0631, 0632 i 0633. Płyty te są wymienione razem jako „płyty zasilające FANUC”, co oznacza, że ​​pełnią funkcje równoległe w ramach tej samej rodziny napędów lub obejmują progresywne warianty tego samego zastosowania płytek zasilających.

W całej serii A20B-2101 płyty zasilające pojawiają się w różnych kontekstach napędów i zasilaczy:

Płytki zasilające wzmacniacza serwo:Zawiera płytki do napędów Beta-i SVM1 (takie jak A20B-2101-0090 i 0091 dla wariantów 4A i 20A) oraz większe płytki zasilające serii Alpha-i do modułów jednoosiowych o wyższym prądzie.

Płytki modułu zasilania:Obejmuje rodzinę A20B-2101-0390 (płyty dużej mocy Alpha-i PSM z 7-segmentowym wyświetlaczem LED), które zapewniają zasilanie szyny DC dla całej szafy serwonapędów.

Płyty zasilające serwomechanizmów robotów:Zawiera płytki zasilania 6-osiowych serwonapędów (A20B-2101-0221, A20B-2101-0511) do zespołów napędowych przegubów robotów FANUC.

A20B-2101-0631 działa w kontekście płytki zasilającej — zapewniając funkcję warstwy zasilania dla konkretnego modułu napędu lub wzmacniacza, w którym jest zainstalowany.

Kluczowe informacje o produkcie

Płyty zasilające w architekturze modułów napędowych

W modułach wzmacniaczy serwomechanizmów i wrzecion firmy FANUC płytki mocy wykonują funkcje warstwy wysokoprądowej, których nie są w stanie zapewnić płyty sterujące:

Interfejs magistrali DC:Na płytkach zasilających znajdują się ciężkie miedziane przewodniki i złącza wysokoprądowe, które łączą moduł z szyną prądu stałego. Potencjał szyny 200–300 V prądu stałego i prądy szczytowe płynące podczas przyspieszania silnika sprawiają, że ten sprzęt zasadniczo różni się od sygnałów na poziomie logicznym płyty sterującej.

Interfejs stopnia wyjściowego silnika:Płyty mocy kierują trójfazowy sygnał wyjściowy ze stopnia przełączającego IGBT do złączy kabla silnika, przenosząc pełny prąd znamionowy silnika.

Aktualne wykrywanie:Czujniki Halla lub boczniki rezystancyjne na płycie zasilania mierzą prądy fazowe silnika w czasie rzeczywistym. Pomiary te przesyłane są z powrotem do płyty sterującej w celu regulacji prądu w pętli zamkniętej.

Zarządzanie ciepłem:Płyty zasilania znajdują się fizycznie bliżej radiatora IGBT niż płyty sterujące, a ich układ musi uwzględniać wymagania interfejsu termicznego dotyczące rozpraszania mocy w przemienniku.

Scenariusze zastosowań

Usterka płyty zasilania napędu:Moduł napędowy FANUC generuje alarmy przetężenia lub zabezpieczenia sprzętu. Potwierdzono, że płyta sterująca jest nienaruszona. Jako usterkę zostaje zidentyfikowana płyta zasilania A20B-2101-0631. Wymiana przywraca funkcję zasilania wyjściowego napędu.

Część zapasowa do konserwacji napędu:W zakładzie produkcyjnym A20B-2101-0631 stanowi lokalny zamiennik płyty zasilającej, umożliwiający szybką naprawę napędu.

Często zadawane pytania

P1: Jakie konkretne moduły napędowe wykorzystują A20B-2101-0631?

A20B-2101-0631 należy do grupy 063x płyt zasilających A20B-2101. Konkretny moduł napędowy, który go wykorzystuje, jest identyfikowany na etykiecie płytki znajdującej się wewnątrz odpowiedniego modułu. Porównaj numer części z listą części zamiennych w instrukcji konserwacji FANUC dla zainstalowanego modułu napędowego, aby potwierdzić dokładną rolę funkcjonalną płytki.

P2: Czy A20B-2101-0630, 0631, 0632 i 0633 są ze sobą wymienne?

Płyty 063x z serii A20B-2101 są prawdopodobnymi wariantami w ramach tej samej rodziny napędów — prawdopodobnie mają różne wartości znamionowe prądu lub konfiguracje interfejsów. Są one wymieniane razem jako rodzina przez dostawców części zamiennych, ale poszczególne płytki są dopasowywane do określonych specyfikacji modułów. Przed zamówieniem wymiany potwierdź, który konkretny wariant (0630, 0631, 0632 lub 0633) jest zainstalowany na etykiecie płytki.

P3: Jakie środki ostrożności obowiązują przed uzyskaniem dostępu do A20B-2101-0631?

Płyty zasilające działają przy poziomach napięcia szyny DC wewnątrz modułów napędowych. Przed jakąkolwiek próbą dostępu do wnętrza upewnij się, że bateria kondensatorów modułu napędowego jest całkowicie rozładowana. Postępuj zgodnie z procedurą oczekiwania na rozładowanie podaną w instrukcji konserwacji FANUC dla odpowiedniego modułu i sprawdź za pomocą skalibrowanego woltomierza prądu stałego przed przystąpieniem do obsługi jakichkolwiek płytek wewnętrznych.

P4: Czy wymiana A20B-2101-0631 wpływa na parametry napędu?

Nie. Parametry napędu są przechowywane w głównej pamięci parametrów CNC, a nie w płycie głównej. Wymiana A20B-2101-0631 nie powoduje zmiany żadnych zapisanych ustawień parametrów. Po zamontowaniu części zamiennej i przywróceniu zasilania system CNC stosuje istniejące parametry do napędu za pośrednictwem interfejsu komunikacyjnego serwo.

P5: Czy A20B-2101-0631 można naprawić na poziomie komponentu?

Naprawy na poziomie podzespołów płyt zasilających serii A20B-2101 oferowane są przez specjalistyczne centra serwisowe FANUC. Często naprawiane komponenty obejmują rezystory wykrywające prąd, układy scalone sterownika bramki i urządzenia zabezpieczające. W przypadku maszyn o znaczeniu krytycznym bezpośrednia wymiana płyty jest zazwyczaj szybsza niż naprawa. Obie opcje są wykonalne w zależności od dostępności i wymagań dotyczących realizacji.
