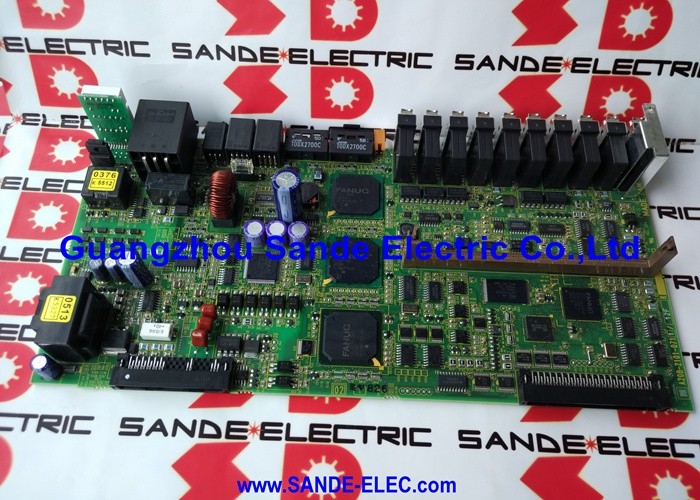

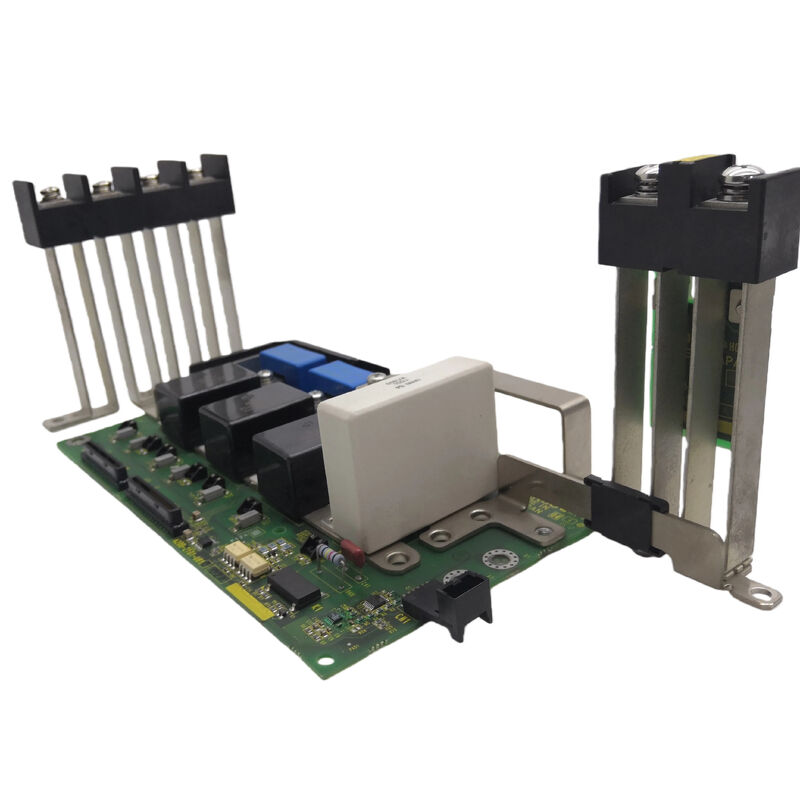

1PC Wykorzystany FANUC A20B-2101-0810 A20B21010810 A2OB-21O1-O81O

A20B-2101-0810 | PCB napędu CNC serii FANUC A20B-2101 — systemy napędu serwo i wrzeciona / CNC i automatyka / oryginał japoński

A20B-2101 — kompleksowa seria płytek PCB do napędów

Seria A20B-2101 to jedna z najbardziej rozbudowanych rodzin płytek drukowanych do napędów firmy FANUC. Seria ta, obejmująca serwowzmacniacze, wzmacniacze wrzecion, moduły zasilaczy i serwonapędy robotów, obejmuje płytki sterujące i zasilające, które tworzą warstwę elektroniczną sprzętu napędowego firmy FANUC.

Typy tablic klawiaturowych z serii A20B-2101 ilustrują asortyment:

Płyty serwonapędów Beta-i SVM1:Płytki sterujące (A20B-2101-0050, 0051) i płytki mocy (A20B-2101-0090, 0091) dla jednoosiowych modułów serwo Beta-i — obejmujące prąd szczytowy od 4 A do 80 A oraz warianty interfejsów FSSB i I/O Link.

Płytki zasilające:Zawiera A20B-2101-0390 (Alpha-i PSM dużej mocy, z 7-segmentową diodą LED i zintegrowanym filtrem szumów) oraz płytki klasy A20B-2101-0681 do wewnętrznej regulacji zasilania napędu.

Płyty zasilające serwomechanizmów robotów:6-osiowe płytki zasilające serwonapędów (A20B-2101-0221, A20B-2101-0511) do zespołów napędowych przegubów robotów FANUC we wzmacniaczach serii 6107 i 6017.

Płyty wrzecionowe i kombinowane:Obejmuje płytki z serii A20B-2101-035x do sterowania wzmacniaczem wrzeciona i rodzinę płytek mocy A20B-2101-063x.

A20B-2101-0810 to płytka należąca do tej rodziny, służąca określonej funkcji napędowej, dla której została zaprojektowana.

Kluczowe informacje o produkcie

Serwis na poziomie płyty w modułach napędowych FANUC

Podejście firmy FANUC do łatwości serwisowania modułów przetwornic jest praktyczne: moduły zaprojektowano z wymiennymi wewnętrznymi płytkami PCB. Kiedy w module napędowym wystąpi usterka, systematyczna diagnostyka identyfikuje konkretną uszkodzoną płytkę, a nie cały zespół modułu. To podejście:

Zmniejsza koszty wymiany:Wymieniana jest tylko uszkodzona płytka PCB. Obudowa modułu, płytka okablowania i nienaruszone płytki towarzyszące pozostają w użyciu.

Zachowuje konfigurację dysku:Parametry napędu FANUC znajdują się w pamięci głównej systemu CNC, a nie na płytach napędowych. Wymiana A20B-2101-0810 nie ma wpływu na żadne zapisane ustawienia parametrów serwa lub wrzeciona.

Celuje w rzeczywistą usterkę:Awarie modułu przemiennika częstotliwości często objawiają się określonymi wzorcami alarmów — błędami komunikacji, awariami wyjścia zasilania lub zadziałaniami zabezpieczeń — z których każdy wskazuje na konkretny typ płytki. Ukierunkowana wymiana rozwiązuje usterkę bez niepotrzebnej szerszej wymiany podzespołów.

Scenariusze zastosowań

Diagnostyka usterek płyty napędowej:Moduł napędowy CNC FANUC generuje alarm o usterce. Po systematycznej izolacji, A20B-2101-0810 jest identyfikowany na etykiecie płytki jako uszkodzona płytka PCB. Wymiana na tę samą płytkę przywraca normalną pracę napędu.

Zapasy zapasowe warsztatu:Zakład obsługujący systemy CNC FANUC utrzymuje A20B-2101-0810 jako lokalny zamiennik umożliwiający szybką naprawę na poziomie płyty głównej, gdy w module napędowym wystąpi usterka PCB.

Często zadawane pytania

P1: Jak mogę potwierdzić, że A20B-2101-0810 to właściwa płyta dla mojego modułu napędowego FANUC?

Przeczytaj numer części z etykiety płytki wewnątrz konkretnego modułu napędowego. Jeśli na etykiecie widnieje informacja A20B-2101-0810, jest to potwierdzony zamiennik. Porównaj położenie płytki z listą części zamiennych modułu napędowego w odpowiedniej instrukcji konserwacji firmy FANUC, aby potwierdzić funkcjonalną rolę płytki w tym module.

P2: Czy wymiana A20B-2101-0810 wymaga zmiany parametrów serwa lub wrzeciona?

Nie. Parametry serwa i wrzeciona są przechowywane w głównej pamięci parametrów systemu CNC, a nie na płytce drukowanej napędu. Wymiana A20B-2101-0810 nie ma wpływu na zapisane wartości parametrów. Po zamontowaniu zamiennej płytki i przywróceniu zasilania napęd ponownie nawiązuje interfejs komunikacyjny z CNC i pracuje z istniejącym zestawem parametrów.

P3: Jakie środki ostrożności obowiązują przed uzyskaniem dostępu do A20B-2101-0810 wewnątrz modułu napędowego?

Moduły napędowe zawierają kondensatory szyny DC, które utrzymują niebezpieczne napięcie po odłączeniu zasilania sieciowego. Przed otwarciem obudowy modułu napędowego należy przestrzegać okresu oczekiwania na rozładowanie określonego w instrukcji konserwacji FANUC dla odpowiedniego typu modułu. Sprawdź rozładowanie magistrali za pomocą skalibrowanego woltomierza prądu stałego. Obsługuj A20B-2101-0810, przestrzegając środków ostrożności ESD — uziemiony pasek na nadgarstek i powierzchnia robocza odporna na ESD.

P4: Czy A20B-2101-0810 jest przeznaczony do zastosowań w obrabiarkach CNC, czy jest również używany w systemach robotycznych?

Płytki serii A20B-2101 pojawiają się zarówno w napędach obrabiarek CNC firmy FANUC, jak i w zastosowaniach serwonapędów robotów, ponieważ architektura sprzętowa FANUC jest wspólna dla tych linii produktów. Konkretne wdrożenie A20B-2101-0810 zależy od systemu hosta, w którym jest zainstalowany. Przed złożeniem zamówienia sprawdź typ systemu hosta — CNC lub robot — w dokumentacji modułu napędowego.

P5: Czy w przypadku A20B-2101-0810 możliwa jest naprawa na poziomie płyty?

Naprawa na poziomie komponentów jest oferowana przez specjalistyczne centra serwisowe FANUC dla większości płyt serii A20B-2101. W przypadku systemów o krytycznym znaczeniu dla produkcji, w których koszty przestojów są wysokie, bezpośrednia wymiana płyty głównej jest zazwyczaj szybsza. Naprawa jest opłacalną alternatywą, gdy usterka dotyczy możliwych do zidentyfikowania elementów dyskretnych (uszkodzony sterownik bramki, uszkodzony obwód ochronny, uszkodzony kondensator). Obie opcje są dostępne w zależności od pilności i priorytetów budżetowych.
