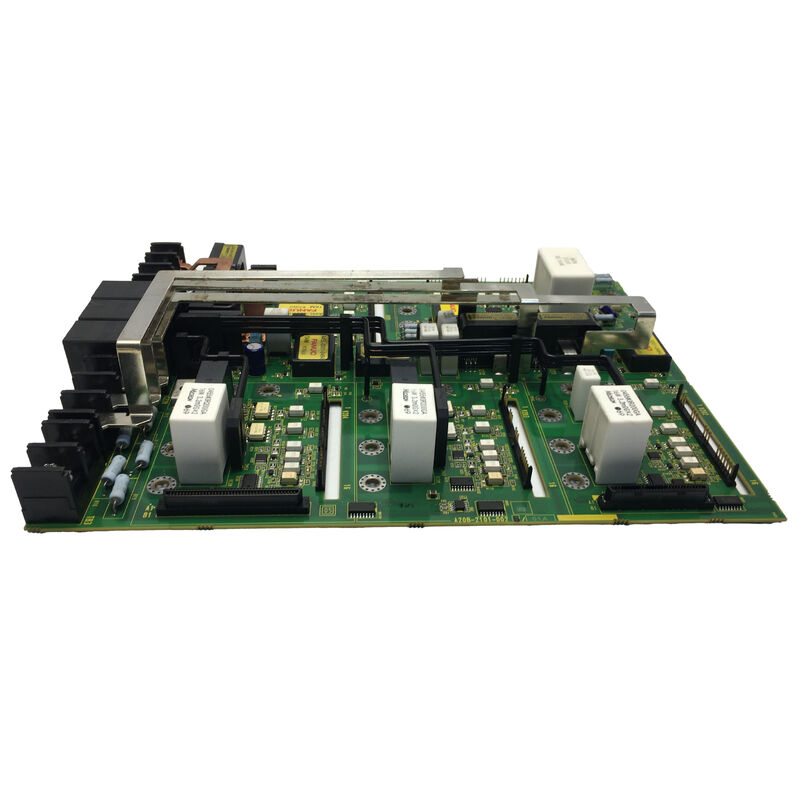

Płyta główna FANU PC A20B-2101-0922 A20B21010922 A2OB-21O1-O922

A20B-2101-0922 | Płytka drukowana serwonapędu serii FANUC A20B-2101 — płytka zamienna PCB do serwowzmacniacza CNC/robota

Seria A20B-2101 — elektronika serwonapędu

Seria A20B-2101 obejmuje płytki drukowane serwo i napędu wrzeciona firmy FANUC — płytki PCB sterujące i zasilające, które tworzą elektroniczny rdzeń modułów serwowzmacniacza i napędu wrzeciona firmy FANUC. Seria ta obejmuje szeroką gamę typów płytek obsługujących różne moce znamionowe napędów, wydajności prądowe i generacje interfejsów w rodzinach produktów FANUC CNC i robotów.

Płytki z tej serii przekazują sygnały sterujące bramką, obwody wykrywania prądu, logikę zabezpieczeń i interfejsy komunikacyjne, które przekształcają polecenia dotyczące położenia i prędkości z systemu CNC na precyzyjne wyjścia sterujące silnikiem. Kiedy w module serwonapędu wystąpi usterka wewnętrzna, znajdujące się w nim płytki drukowane stanowią ścieżkę wymiany — zamontowanie oryginalnej płyty FANUC przywraca napędowi określoną wydajność.

Kluczowe informacje o produkcie

Płytki drukowane w serwowzmacniaczach — warstwa sterująca

Moduł serwowzmacniacza FANUC zawiera warstwowe płytki PCB, z których każda obsługuje określoną warstwę funkcjonalną:

Płyta zasilająca:Zarządza wysokonapięciowym i wysokoprądowym przełączaniem stopnia wyjściowego przemiennika — sygnałami sterującymi bramką do urządzeń przełączających IGBT, monitorowaniem szyny DC i sterowaniem regeneracją.

Płyta sterująca:Przetwarza polecenia serwomechanizmu CNC (poprzez interfejs FSSB, typu A lub typu B), uruchamia bieżącą pętlę sterowania z częstotliwością aktualizacji mikrosekund, obsługuje sprzężenie zwrotne silnika z enkodera i wykonuje logikę zabezpieczenia serwomechanizmu.

Płytka okablowania:Zapewnia fizyczny interfejs złącza między kablami zewnętrznymi a wewnętrznym stosem PCB.

A20B-2101-0922 pełni jedną z tych ról w odpowiednim module serwa lub wzmacniacza wrzeciona FANUC. Jego wymiana przywraca funkcję elektroniczną napędu na poziomie płytki, co pozwala uniknąć kosztów wymiany całego modułu wzmacniacza.

Awarie serwonapędu prowadzące do wymiany płyty

Nie wszystkie usterki serwonapędu wymagają całkowitej wymiany modułu wzmacniacza. Niektóre kody alarmów i wzorce usterek wskazują na awarię na poziomie płyty głównej, a nie na awarię urządzenia zasilającego:

• Trwałe kody alarmów, które nie odpowiadają błędom silnika lub okablowania zewnętrznego
• Popraw silnik i okablowanie, ale przemiennik odmawia kasowania alarmów gotowości
• Utrata określonych funkcji (komunikacja ze sprzężeniem zwrotnym enkodera, interfejs komunikacyjny, kontrola prądu), podczas gdy inne sekcje napędu pozostają sprawne
• Zachowanie napędu, które uległo zmianie po przejściowej zmianie napięcia po stronie zasilania, bez widocznych uszkodzeń fizycznych

W takich przypadkach celowa wymiana płyty jest właściwą strategią naprawy. Płytka zamienna A20B-2101-0922 przywraca wadliwą funkcję bez wymiany sprzętu mechanicznego i zasilania całego modułu.

Scenariusze zastosowań

Wewnętrzny błąd modułu serwa:Serwowzmacniacz maszyny CNC uruchamia się w wyniku wewnętrznego alarmu, który nie pasuje do usterek kabla enkodera, silnika lub okablowania. Diagnostyka na poziomie płytki identyfikuje A20B-2101-0922 jako uszkodzony element. Wymiana płytki przywraca normalną pracę osi.

Naprawa serwonapędu robota:W serwonapędzie sterownika robota FANUC występuje sporadyczna awaria jednego z przegubów robota. Wymiana A20B-2101-0922 rozwiązuje problem sporadycznego działania i przywraca robota do niezawodnej pracy produkcyjnej.

Część warsztatowa płyty napędowej:W zakładzie produkcyjnym zestaw płytek serii A20B-2101 stanowi części zamienne warsztatowe umożliwiające szybką naprawę modułu serwa, skracając czas naprawy napędu z dni do godzin.

Często zadawane pytania

P1: Jak ustalić, która płyta w module wzmacniacza uległa awarii?

Wyizoluj usterkę, odczytując konkretny kod alarmu z CNC lub wyświetlacza napędu. Kody alarmów przetwornicy FANUC (alarmy SV i alarmy SP) są udokumentowane w instrukcji opisów serwowzmacniaczy. Niektóre alarmy są specyficzne dla płyty sterującej, inne dla płyty zasilania. Uszkodzenia termiczne, ślady przypaleń lub przebarwienia komponentów na jednej płycie w porównaniu z drugą również pomagają w postawieniu diagnozy. Jeśli wyświetlacz LED przemiennika jest sprawny, wzór alarmu pomaga zawęzić usterkę do konkretnej płytki w stosie.

P2: Czy A20B-2101-0922 zawiera dane kalibracyjne specyficzne dla silnika?

Niektóre karty sterujące serwowzmacniaczy FANUC przechowują dane identyfikacyjne silnika lub kalibrację wzmocnienia w pamięci nieulotnej na płycie. Jeśli wymieniona płyta zawiera dane specyficzne dla silnika, po zamontowaniu zamiennika należy je ponownie wprowadzić lub pobrać z kopii zapasowej. Przed montażem sprawdź dokumentację konserwacyjną konkretnego modelu serwowzmacniacza, aby potwierdzić, czy A20B-2101-0922 zawiera zapisane dane silnika.

P3: Czy A20B-2101-0922 jest używany w systemach obróbki CNC, sterownikach robotów, czy w obu przypadkach?

Seria A20B-2101 jest stosowana zarówno w liniach produktów CNC, jak i robotów, ponieważ architektura serwonapędów FANUC jest współdzielona pomiędzy platformami. Konkretne wdrożenie A20B-2101-0922 zależy od systemu, w którym jest zainstalowany. Pozycja płytki na liście części zamiennych docelowego systemu potwierdza, czy obsługuje ona napęd osi CNC, napęd wrzeciona, czy też wzmacniacz przegubu robota.

P4: Czy A20B-2101-0922 można wysłać do naprawy zamiast wymieniać?

Naprawa na poziomie płytki PCB serwonapędów FANUC jest oferowana przez certyfikowane centra serwisowe FANUC i specjalistyczne firmy zajmujące się naprawą elektroniki CNC. Naprawa jest opłacalną opcją, gdy usterką jest awaria elementu dyskretnego (uszkodzony układ scalony sterownika bramki IGBT, uszkodzony kondensator, przepalony bezpiecznik ochronny), którą można zidentyfikować i rozwiązać na poziomie komponentu. Płyty z rozległymi uszkodzeniami spowodowanymi przeciążeniami elektrycznymi są zazwyczaj lepiej wymieniane niż naprawiane.

P5: Jakie środki ostrożności ESD mają zastosowanie do A20B-2101-0922?

A20B-2101-0922 zawiera układy logiczne CMOS i półprzewodniki sterujące, które są podatne na wyładowania elektrostatyczne. Używaj wyłącznie z uziemiającą opaską na nadgarstek podłączoną do uziemionej powierzchni. Przechowywać i transportować w opakowaniu antystatycznym. Podczas uzyskiwania dostępu do modułu serwowzmacniacza należy rozładować się do masy przed dotknięciem jakiejkolwiek płytki drukowanej. Przed otwarciem obudowy wzmacniacza należy całkowicie wyłączyć napęd i całkowicie rozładować kondensatory szyny DC. Przed otwarciem obudowy wzmacniacza należy użyć woltomierza prądu stałego, aby upewnić się, że napięcie szyny DC jest niższe niż 50 V.
